TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|

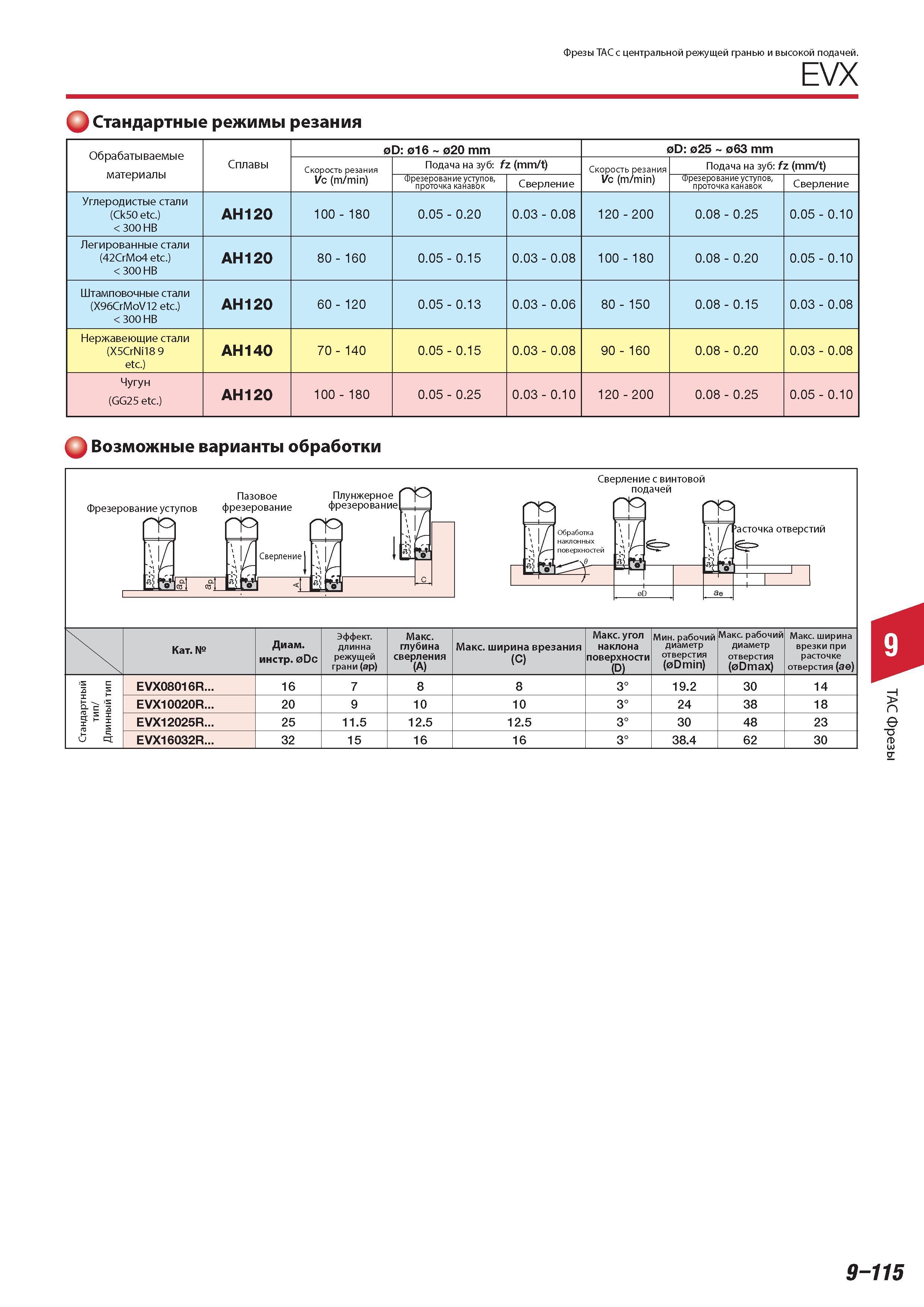

685 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.9-115 |
|||||
Фрезы Tungaloy ТАС с центральной режущей гранью и высокой подачей EVX Стандартные режимы резания Обрабатываемые материалы Сплавы D 016 020 mm 0D 025 063 mФрезы Tungaloy ТАС с центральной режущей гранью и высокой подачей EVX Стандартные режимы резания Обрабатываемые материалы Сплавы D 016 020 mm 0D 025 063 mm Скорость резания Vc (m/min) Подача на зуб fz (mm/t) Скорость резания Vc (m/min) Подача на зуб fz (mm/t) Фрезерование уступов проточка канавок Сверление Фрезерование уступов проточка канавок Сверление Углеродистые стали (Ck50 etc.) 300 HB AH120 100 - 180 0.05 - 0.20 0.03 - 0.08 120 - 200 0.08 - 0.25 0.05 - 0.10 Легированные стали (42CrMo4 etc.) 300 HB AH120 80 - 160 0.05 - 0.15 0.03 - 0.08 100 - 180 0.08 - 0.20 0.05 - 0.10 Штамповочные стали (X96CrMoV12 etc.) 300 HB AH120 60 - 120 0.05 - 0.13 0.03 - 0.06 80 - 150 0.08 - 0.15 0.03 - 0.08 Нержавеющие стали (X5CrNi18 9 etc.) AH140 70 - 140 0.05 - 0.15 0.03 - 0.08 90 - 160 0.08 - 0.20 0.03 - 0.08 Чугун (GG25 etc.) AH120 100 - 180 0.05 - 0.25 0.03 - 0.10 120 - 200 0.08 - 0.25 0.05 - 0.10 Q Возможные варианты обработки Фрезерование уступов ГР Пазовое фрезерование Сверление с винтовой подачей 'асточка отверстии Категория Диаметр инструмента Dc Эффект. длинна режущей грани (ap) Максимальная глубина сверления (A) Максимальная ширина врезания (C) Максимальная угол наклона поверхности (D) Мин. рабочий диаметр отверстия (0Dmin) Максимальная рабочий диаметр отверстия (0Dmax) Максимальная ширина врезки при расточке отверстия (ae) Стандартный тип Длинный тип EVX08016R 16 7 8 8 3 19.2 30 14 EVX10020R 20 9 10 10 3 24 38 18 EVX12025R 25 11.5 12.5 12.5 3 30 48 23 EVX16032R 32 15 16 16 3 38.4 62 30 9-115 ТАС Фрезы |
|||||
