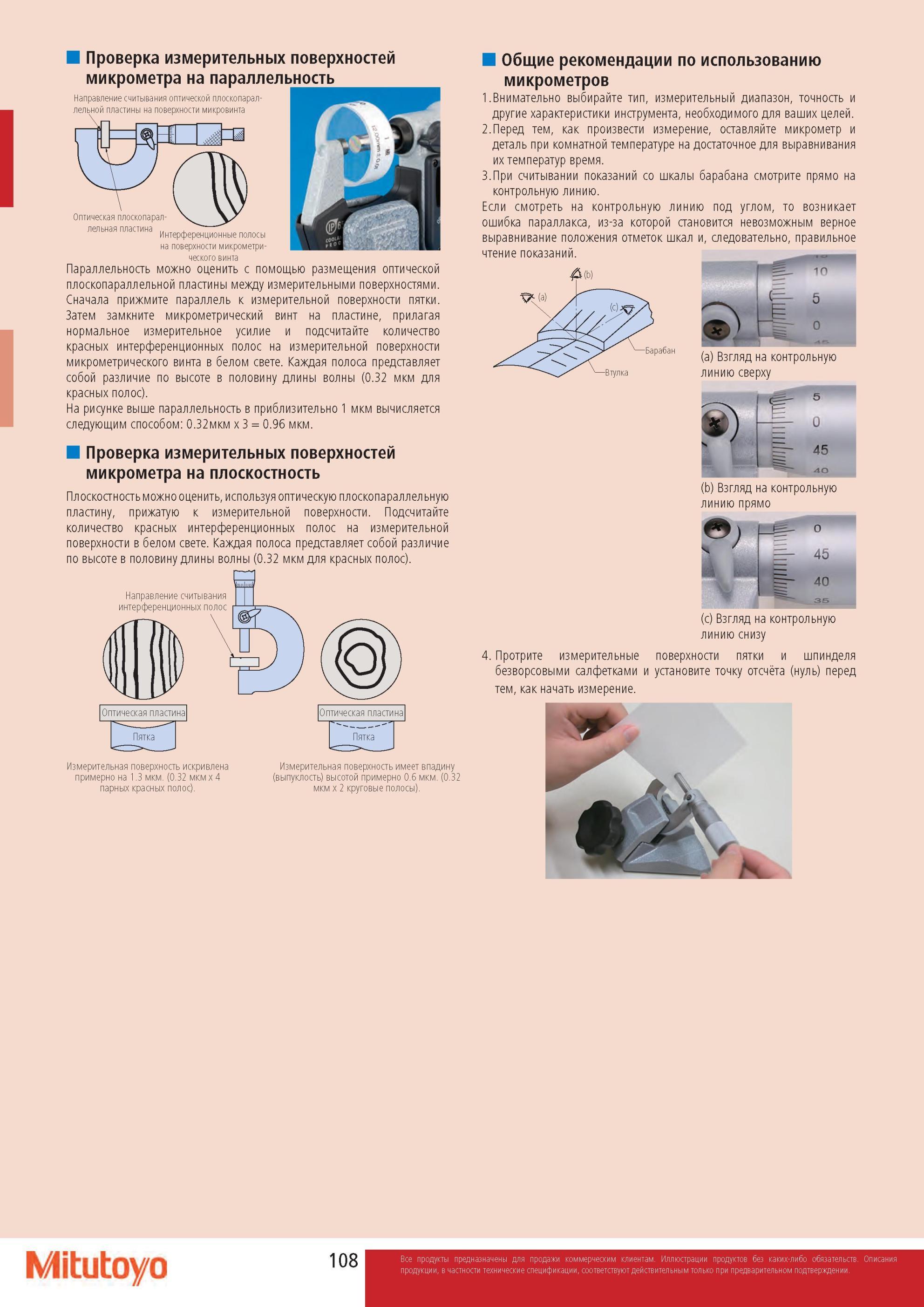

Проверка измерительных поверхностей микрометра на параллельность Направление считывания оптической плоскопарал- ческого винта Параллельность можно оценить с помощью размещения оптической плоскопараллельной пластины между измерительными поверхностями. Сначала прижмите параллель к измерительной поверхности пятки. Затем замкните микрометрический винт на пластине, прилагая нормальное измерительное усилие и подсчитайте количество красных интерференционных полос на измерительной поверхности микрометрического винта в белом свете. Каждая полоса представляет собой различие по высоте в половину длины волны (0.32 мкм для красных полос). На рисунке выше параллельность в приблизительно 1 мкм вычисляется следующим способом 0.32мкм х 3 = 0.96 мкм. Проверка измерительных поверхностей микрометра на плоскостность Плоскостность можно оценить, используя оптическую плоскопараллельную пластину, прижатую к измерительной поверхности. Подсчитайте количество красных интерференционных полос на измерительной поверхности в белом свете. Каждая полоса представляет собой различие по высоте в половину длины волны (0.32 мкм для красных полос). Оптическая пластина Измерительная поверхность искривлена примерно на 1.3 мкм. (0.32 мкм х 4 парных красных полос). Общие рекомендации по использованию микрометров 1. Внимательно выбирайте тип, измерительный диапазон, точность и другие характеристики инструмента, необходимого для ваших целей. 2. Перед тем, как произвести измерение, оставляйте микрометр и деталь при комнатной температуре на достаточное для выравнивания их температур время. 3. При считывании показаний со шкалы барабана смотрите прямо на контрольную линию. Если смотреть на контрольную линию под углом, то возникает ошибка параллакса, из-за которой становится невозможным верное выравнивание положения отметок шкал и, следовательно, правильное чтение показаний. (а) Взгляд на контрольную линию сверху W 5 1 и Ш- 45 .о (Ь) Взгляд на контрольную линию прямо ) 7 н. - Г- 0 =- 45 Щ- 40 ЗБ (c) Взгляд на контрольную линию снизу 4. Протрите измерительные поверхности пятки и шпинделя безворсовыми салфетками и установите точку отсчёта (нуль) перед тем, как начать измерение. Пятка Измерительная поверхность имеет впадину (выпуклость) высотой примерно 0.6 мкм. (0.32 мкм х 2 круговые полосы). Mitutoyo 108 Оптическая плоскопарал- N. ys лельная пластина ы Интерференционные полосы на поверхности микрометри- Направление считывания интерференционных полос
