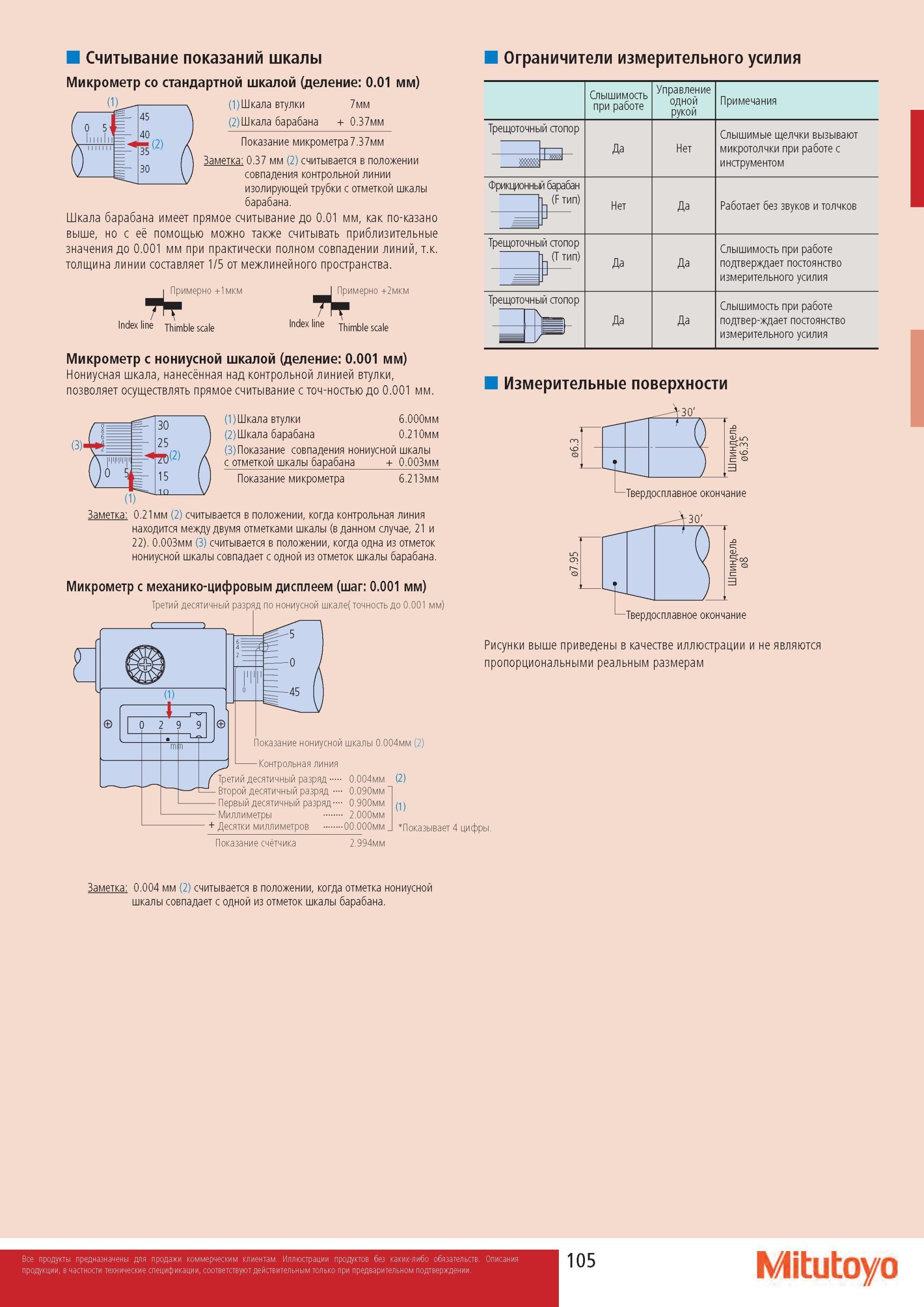

Микрометр Mitutoyo со стандартной шкалой (деление 0 01 мм) Считывание показаний шкалы Ограничители измерительного усилия Шкала втулки 7 мм (2)Шкала барабан

Микрометр Mitutoyo со стандартной шкалой (деление 0.01 мм) Считывание показаний шкалы Ограничители измерительного усилия Шкала втулки 7 мм (2)Шкала барабана + 0.37мм Показание микрометра 7.37мм Заметка 0.37 мм (2) считывается в положении совпадения контрольной линии изолирующей трубки с отметкой шкалы барабана. Шкала барабана имеет прямое считывание до 0.01 мм, как по-казано выше, но с её помощью можно также считывать приблизительные значения до 0.001 мм при практически полном совпадении линий, т.к. толщина линии составляет 1/5 от межлинейного пространства. Примерно +1мкм Index line Thimble scale Index line Примерно +2мкм Thimble scale Микрометр с нониусной шкалой (деление 0.001 мм) Нониусная шкала, нанесённая над контрольной линией втулки, позволяет осуществлять прямое считывание с точ-ностью до 0.001 мм. (3) (1) 30 25 /0(2) 15 10 (1)Шкала втулки 6.000мм (2)Шкала барабана 0.210мм (3)Показание совпадения нониусной шкалы с отметкой шкалы барабана+ 0.003мм Показание микрометра 6.213мм Заметка 0.21мм (2) считывается в положении, когда контрольная линия находится между двумя отметками шкалы (в данном случае, 21 и 22). 0.003мм (3) считывается в ооложении, когда одна из отметок нониусной шкалы совпадает с одной из отметок шкалы барабана. Микрометр с механико-цифровым дисплеем (шаг 0.001 мм) Третий десятичный разряд по нониусной шкале( точность до 0.001 мм) Показание нониусной шкалы 0.004мм (2) Контрольная линия Третий десятичный разряд. Второй десятичный разряд Первый десятичный разряд Миллиметры + Десятки миллиметров .. Показание счётчика 0.004мм (2) 0.090мм" 0.900мм 2.000мм 00.000мм2.994мм (1) Слышимость при работе Управление одной рукой Примечания Трещоточнь стопор 1 та Да Нет Слышимые щелчки вызывают микротолчки при работе с инструментом Фрикционны йбарабан (F тип) Нет Да Работает без звуков и толчков Трещоточны стопор (T тип) эДа Да Слышимость при работе подтверждает постоянство измерительного усилия Трещото чны стопор Да Да Слышимость при работе подтвер-ждает постоянство измерительного усилия Измерительные поверхности -Твердосплавное окончание г30' Твердосплавное окончание Рисунки выше приведены в качестве иллюстрации и не являются пропорциональными реальным размерам Показывает 4 цифры. Заметка 0.004 мм (2) считывается в положении, когда отметка нониусной шкалы совпадает с одной из отметок шкалы барабана. 105 Mitutoyo
