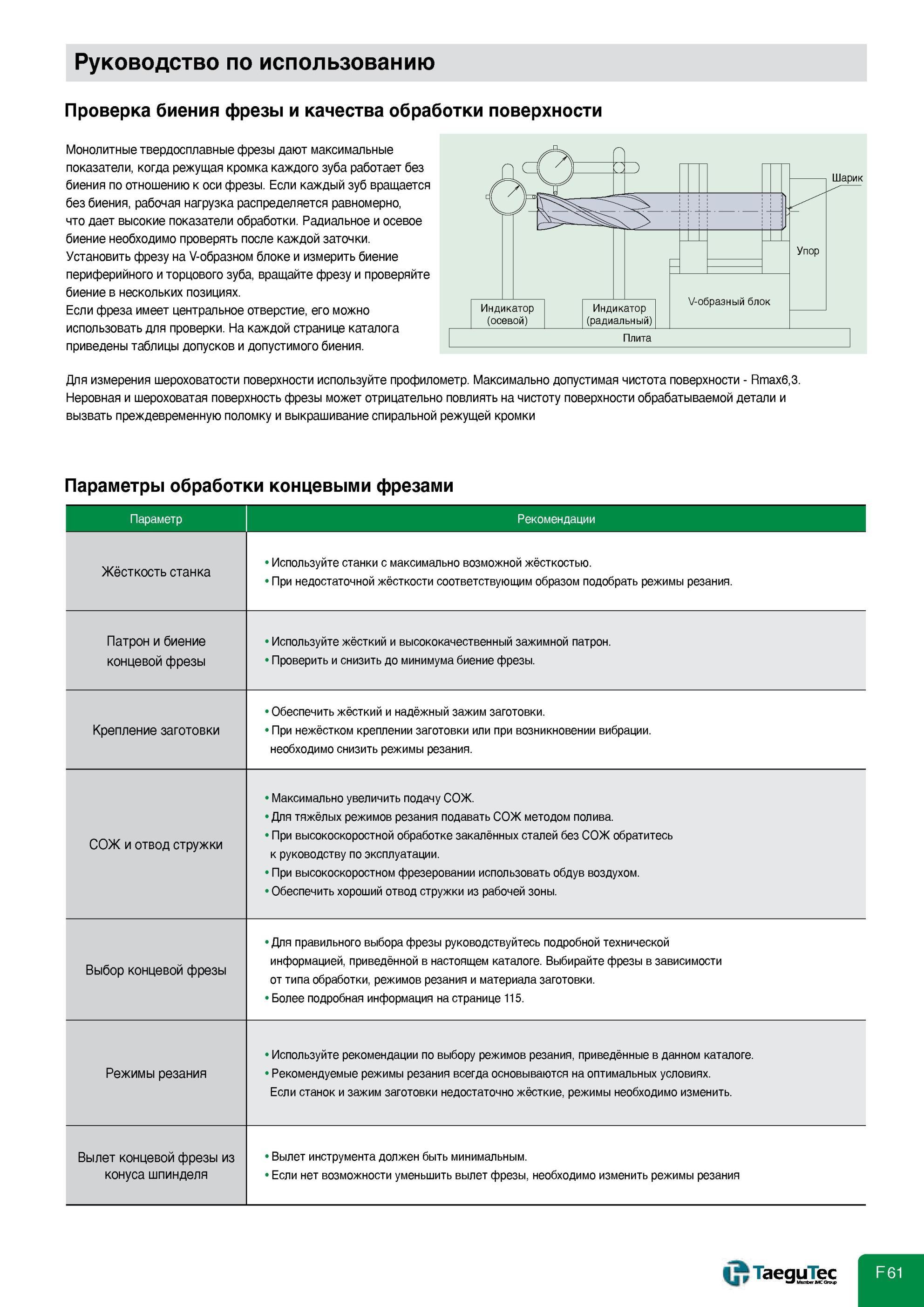

Проверка биения фрезерного металлорежущего инструмента и качества обработки поверхности Монолитные твердосплавные фрезы дают максимальные показатели, когда режущая кромка каждого зуба работает без биения по отношению к оси фрезы. Если каждый зуб вращается без биения, рабочая нагрузка распределяется равномерно, что дает высокие показатели обработки. Радиальное и осевое биение необходимо проверять после каждой заточки. Установить фрезу на V-образном блоке и измерить биение периферийного и торцового зуба, вращайте фрезу и проверяйте биение в нескольких позициях. Если фреза имеет центральное отверстие, его можно использовать для проверки. На каждой странице каталога приведены таблицы допусков и допустимого биения. Для измерения шероховатости поверхности используйте профилометр. Максимально допустимая чистота поверхности - Rmax6,3. Неровная и шероховатая поверхность фрезы может отрицательно повлиять на чистоту поверхности обрабатываемой детали и вызвать преждевременную поломку и выкрашивание спиральной режущей кромки Параметры обработки концевыми фрезами Параметр Рекомендации Жёсткость станка Используйте станки с максимально возможной жёсткостью. При недостаточной жёсткости соответствующим образом подобрать режимы резания. Патрон и биение концевой фрезы Используйте жёсткий и высококачественный зажимной патрон. Проверить и снизить до минимума биение фрезы. Крепление заготовки Обеспечить жёсткий и надёжный зажим заготовки. При нежёстком креплении заготовки или при возникновении вибрации. необходимо снизить режимы резания. СОЖ и отвод стружки Максимально увеличить подачу СОЖ. Для тяжёлых режимов резания подавать СОЖ методом полива. При высокоскоростной обработке закалённых сталей без СОЖ обратитесь к руководству по эксплуатации. При высокоскоростном фрезеровании использовать обдув воздухом. Обеспечить хороший отвод стружки из рабочей зоны. Выбор концевой фрезы Для правильного выбора фрезы руководствуйтесь подробной технической информацией, приведённой в настоящем каталоге. Выбирайте фрезы в зависимости от типа обработки, режимов резания и материала заготовки. Более подробная информация на странице 115. Режимы резания Используйте рекомендации по выбору режимов резания, приведённые в данном каталоге. Рекомендуемые режимы резания всегда основываются на оптимальных условиях. Если станок и зажим заготовки недостаточно жёсткие, режимы необходимо изменить. Вылет концевой фрезы из конуса шпинделя Вылет инструмента должен быть минимальным. Если нет возможности уменьшить вылет фрезы, необходимо изменить режимы резания i TaequTec Индикатор (осевой) Индикатор (радиальный) Плита V-образный блок Упор Шарик Концевые цельные твердосплавные фрезы Проверка биения фрезы и качества обработки поверхности Параметры обработки Жёсткость станка Крепление заготовки Руководство по использованию
