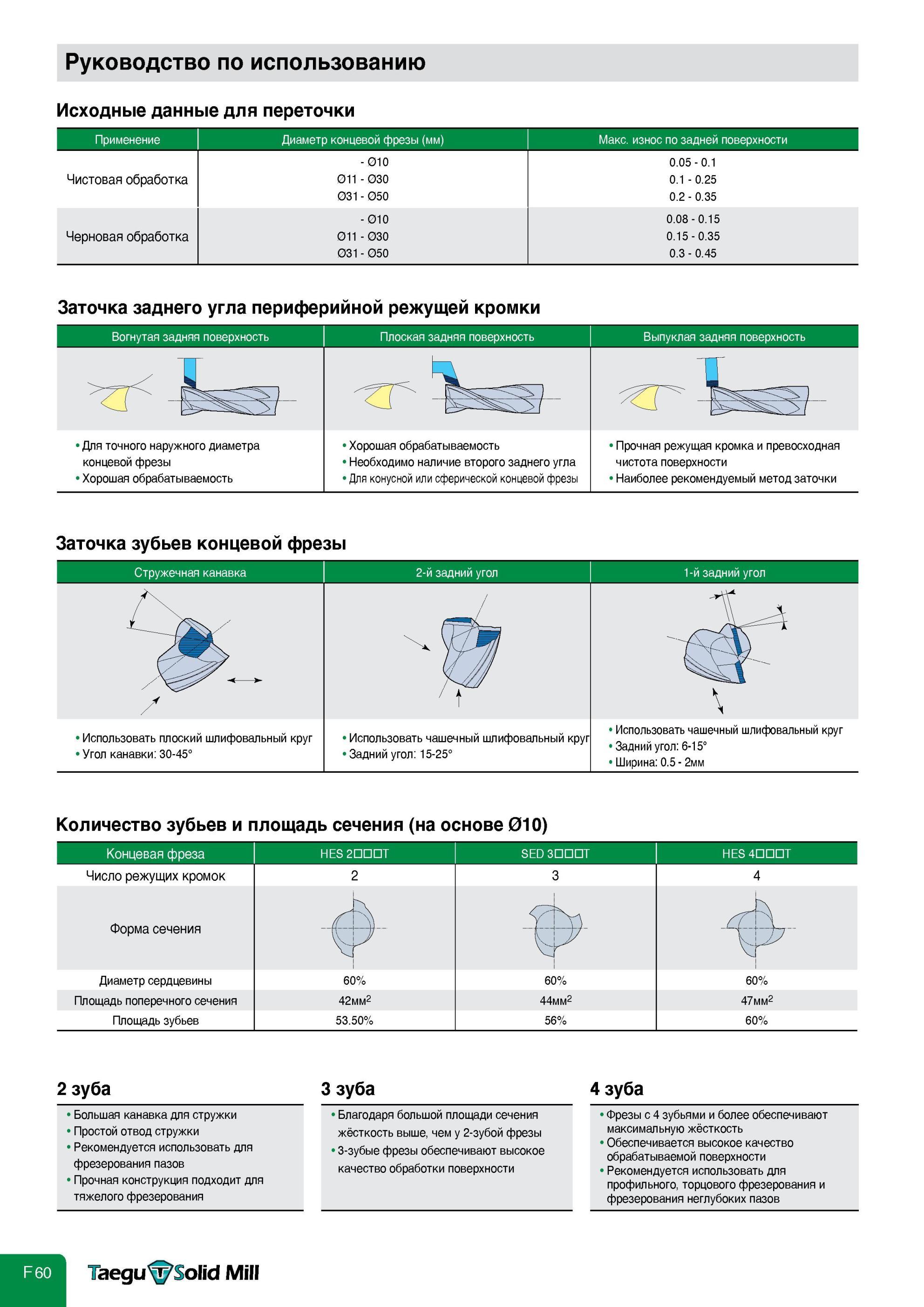

Исходные данные для переточки твердосплавных концевых цельных фрез Заточка заднего угла периферийной режущей кромки Количество зубьев и площадь сечения Диаметр концевой фрезы (мм) Макс. износ по задней поверхности - 010 0.05 - 0.1 Чистовая обработка 011 - 030 0.1 - 0.25 031 - 050 0.2 - 0.35 - 010 0.08 - 0.15 Черновая обработка 011 - 030 0.15 - 0.35 031 - 050 0.3 - 0.45 Заточка заднего угла периферийной режущей кромки Вогнутая задняя поверхность Для точного наружного диаметра концевой фрезы Хорошая обрабатываемость Плоская задняя поверхность Хорошая обрабатываемость Необходимо наличие второго заднего угла Для конусной или сферической концевой фрезы Выпуклая задняя поверхность Прочная режущая кромка и превосходная чистота поверхности Наиболее рекомендуемый метод заточки Заточка зубьев концевой фрезы Стружечная канавка 2-й задний угол 1-й задний угол 7 t’V Использовать плоский шлифовальный круг Угол канавки 30-45° Использовать чашечный шлифовальный круг Задний угол 15-25° Использовать чашечный шлифовальный круг Задний угол 6-15° Ширина 0.5 - 2мм Количество зубьев и площадь сечения (на основе 010) Число режущих кромок Форма сечения Диаметр сердцевины Площадь поперечного сечения Площадь зубьев HES 2ШОТ 2 60% 42мм2 53.50% SED 3ШОГ 3 60% 44мм2 56% HES 4ШОТ 4 60% 47мм2 60% 2 зуба 3 зуба Большая канавка для стружки Простой отвод стружки Рекомендуется использовать для фрезерования пазов Прочная конструкция подходит для тяжелого фрезерования Благодаря большой площади сечения жёсткость выше, чем у 2-зубой фрезы 3-зубые фрезы обеспечивают высокое качество обработки поверхности 4 зуба Фрезы с 4 зубьями и более обеспечивают максимальную жёсткость Обеспечивается высокое качество обрабатываемой поверхности Рекомендуется использовать для профильного, торцового фрезерования и фрезерования неглубоких пазов TaeguSolid Mill Руководство по использованию Исходные данные для переточки Применение
