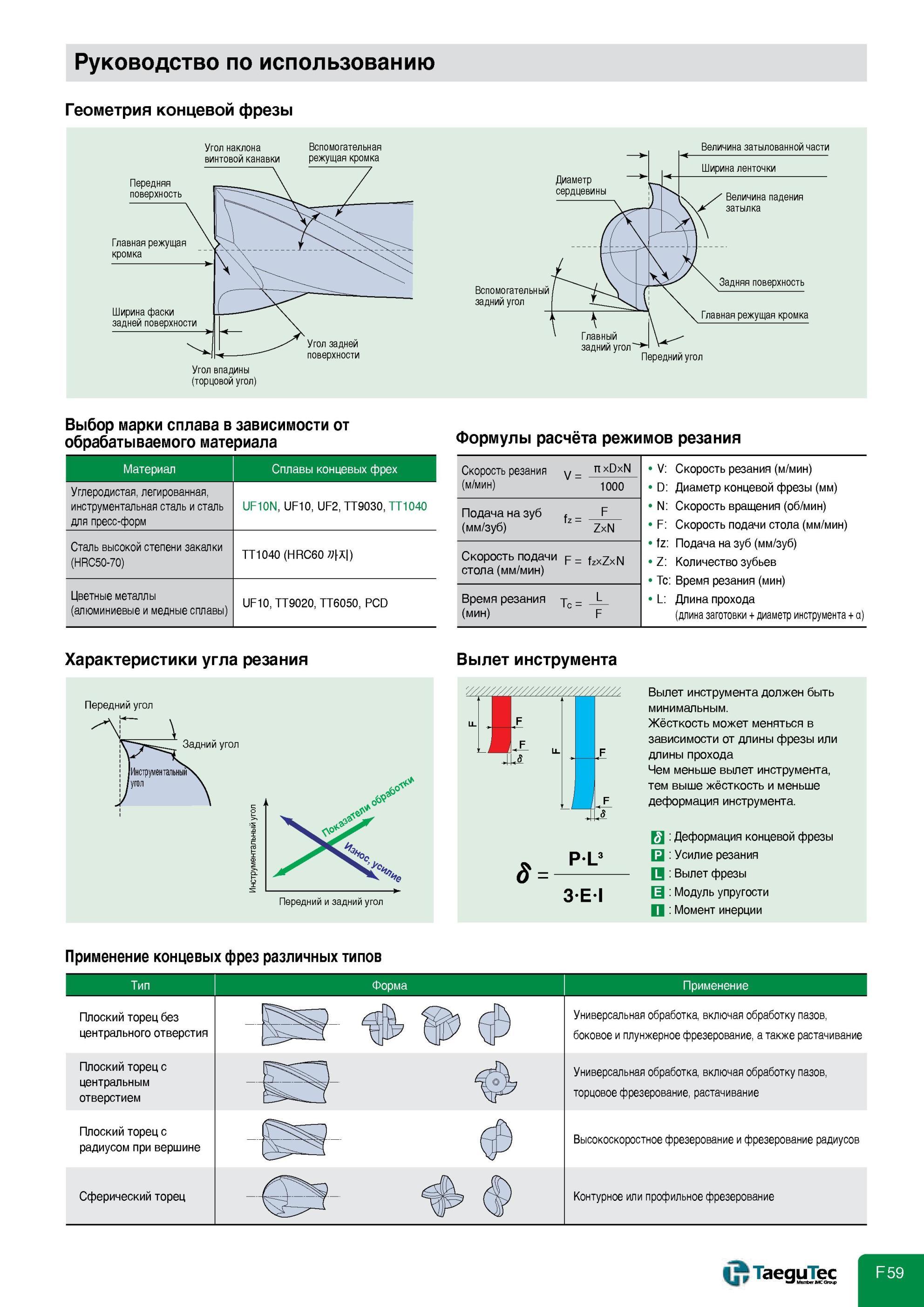

Основные элементы геометрии концевых цельных твердосплавных фрез Угол наклона Вспомогательная винтовой канавки режущая кромка Угол впадины (торцовой угол) Величина затылованной части Выбор марки сплава в зависимости от обрабатываемого материала Материал Сплавы концевых фрех Углеродистая, легированная, инструментальная сталь и сталь для пресс-форм UF10N, UF10, UF2, TT9030, TT1040 Сталь высокой степени закалки (HRC50-70) TT1040 (HRC60 ЯМ) Цветные металлы (алюминиевые и медные сплавы) UF10, TT9020, TT6050, PCD Характеристики угла резания Передний угол Передний и задний угол Формулы расчёта режимов резания Скорость резания V_ пxDxN V Скорость резания (м/мин) (м/мин) 1000 D Диаметр концевой фрезы (мм) Подача на зуб f F N Скорость вращения (об/мин) (мм/зуб) ZxN F Скорость подачи стола (мм/мин) fz Подача на зуб (мм/зуб) Скорость подачи F fzxZxN 7 Количество зубьев стола (мм/мин) lc Время резания (мин) Время резания Tc L Длина прохода (мин) F (длина заготовки + диаметр инструмента + а) Вылет инструмента Вылет инструмента должен быть минимальным. Жёсткость может меняться в зависимости от длины фрезы или длины прохода Чем меньше вылет инструмента, тем выше жёсткость и меньше деформация инструмента. 0 Деформация концевой фрезы Р Усилие резания L Вылет фрезы Е Модуль упругости III Момент инерции Применение концевых фрез различных типов Плоский торец без центрального отверстия Плоский торец с центральным отверстием Плоский торец с радиусом при вершине Сферический торец Применение Универсальная обработка, включая обработку пазов, боковое и плунжерное фрезерование, а также растачивание Универсальная обработка, включая обработку пазов, торцовое фрезерование, растачивание Высокоскоростное фрезерование и фрезерование радиусов Контурное или профильное фрезерование TaeguTec Тип Форма Вспомогательный задний угол Главный задний угол Передний угол Главная режущая кромка Задняя поверхность Величина падения затылка Ширина ленточки Диаметр сердцевины Угол задней поверхности Ширина фаски задней поверхности Главная режущая кромка Передняя поверхность Задний угол 1Инструментальный угол Геометрия инструмента Выбор марки сплава в зависимости от обрабатываемого материала Характеристики угла резания Руководство по использованию Геометрия концевой фрезы
