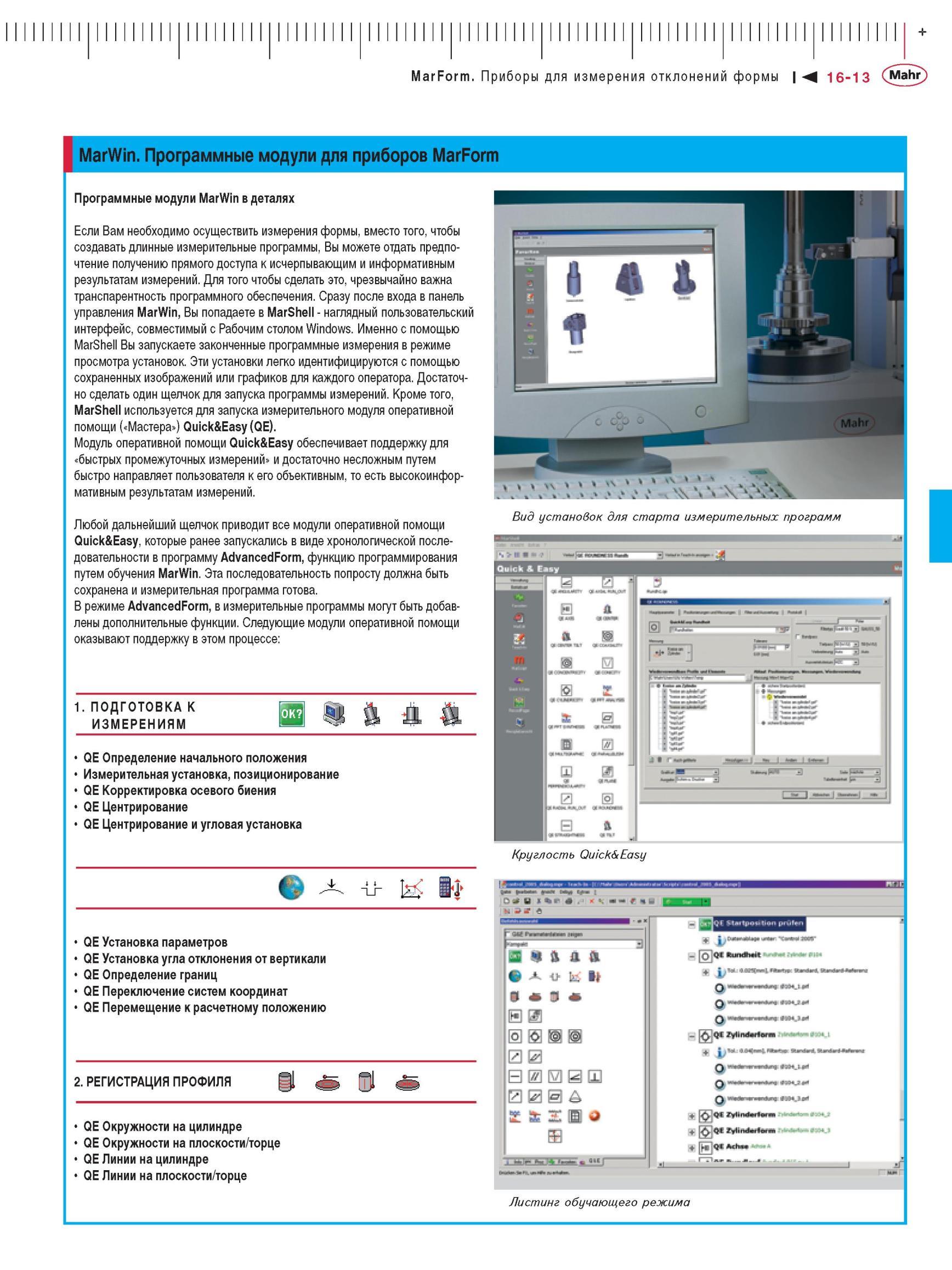

Программные модули MarWin в деталях Если Вам необходимо осуществить измерения формы, вместо того, чтобы создавать длинные измерительные программы, Вы можете отдать предпочтение получению прямого доступа к исчерпывающим и информативным результатам измерений. Для того чтобы сделать это, чрезвычайно важна транспарентность программного обеспечения. Сразу после входа в панель управления MarWin, Вы попадаете в MarShell - наглядный пользовательский интерфейс, совместимый с Рабочим столом Windows. Именно с помощью MarShell Вы запускаете законченные программные измерения в режиме просмотра установок. Эти установки легко идентифицируются с помощью сохраненных изображений или графиков для каждого оператора. Достаточно сделать один щелчок для запуска программы измерений. Кроме того, MarShell используется для запуска измерительного модуля оперативной помощи ( Мастера ) Quick Easy (QE). Модуль оперативной помощи Quick Easy обеспечивает поддержку для быстрых промежуточных измерений и достаточно несложным путем быстро направляет пользователя к его объективным, то есть высокоинформативным результатам измерений. Любой дальнейший щелчок приводит все модули оперативной помощи Quick Easy, которые ранее запускались в виде хронологической последовательности в программу AdvancedForm, функцию программирования путем обучения MarWin. Эта последовательность попросту должна быть сохранена и измерительная программа готова. В режиме AdvancedForm, в измерительные программы могут быть добавлены дополнительные функции. Следующие модули оперативной помощи оказывают поддержку в этом процессе 1.подготовка к измерениям й QE Определение начального положения измерительная установка, позиционирование QE корректировка осевого биения QE Центрирование QE Центрирование и угловая установка QE Установка параметров QE Установка угла отклонения от вертикали QE Определение границ QE Переключение систем координат QE Перемещение к расчетному положению 2. регистрация профиля QE Окружности на цилиндре QE Окружности на плоскости/торце QE линии на цилиндре QE линии на плоскости/торце Вид установок для старта измерительных программ Листинг обучающего режима MarForm. Приборы для измерения отклонений формы MarWin. Программные модули для приборов MarForm
