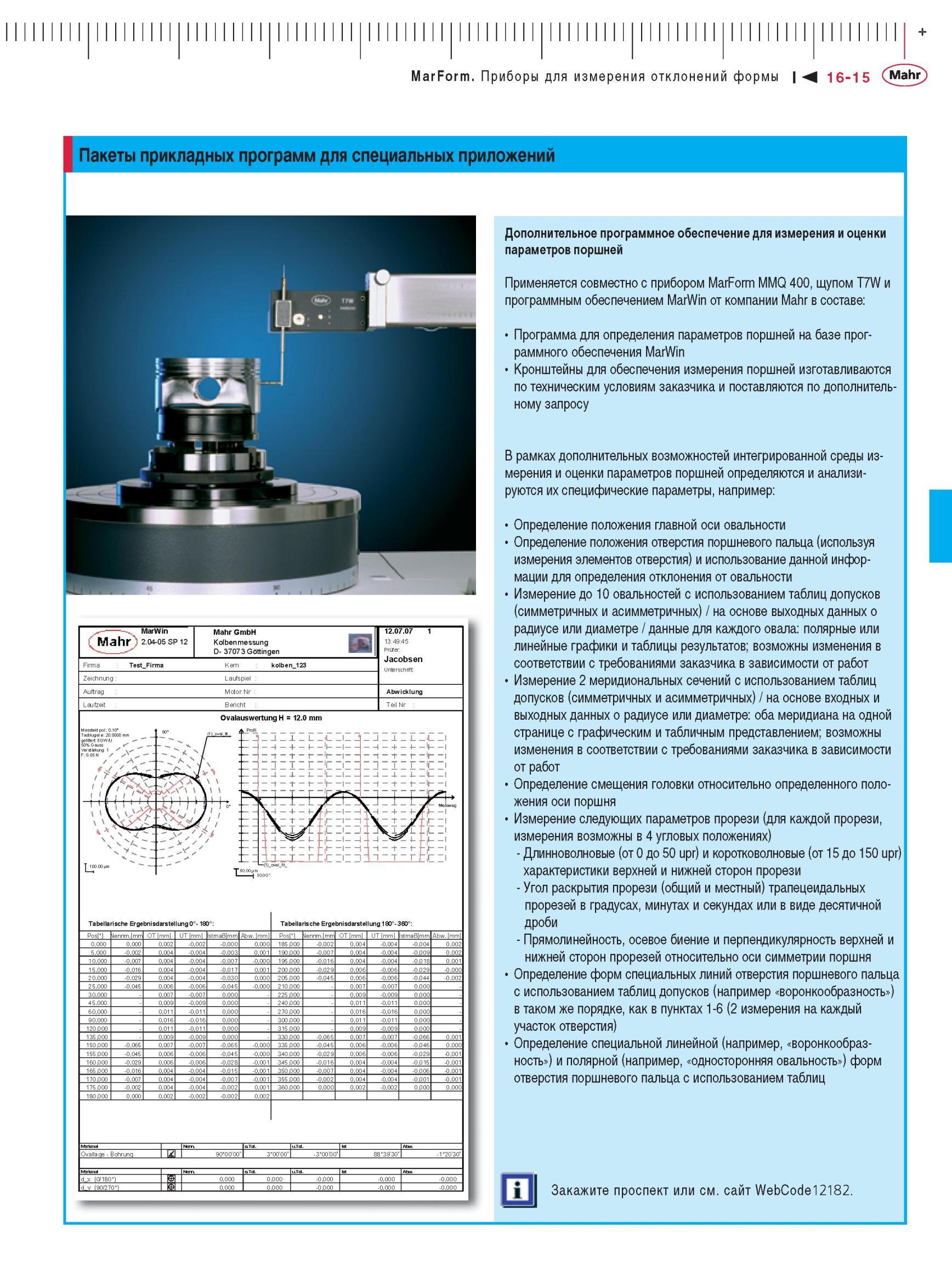

Пакеты прикладных программ для специальных приложений дополнительное программное обеспечение для измерения и оценки параметров поршней Применяется совместно с прибором MarForm MMQ 400, щупом T7W и программным обеспечением MarWin от компании Mahr в составе Программа для определения параметров поршней на базе программного обеспечения MarWin Кронштейны для обеспечения измерения поршней изготавливаются по техническим условиям заказчика и поставляются по дополнительному запросу В рамках дополнительных возможностей интегрированной среды измерения и оценки параметров поршней определяются и анализируются их специфические параметры, например Определение положения главной оси овальности Определение положения отверстия поршневого пальца (используя измерения элементов отверстия) и использование данной информации для определения отклонения от овальности Измерение до 10 овальностей с использованием таблиц допусков (симметричных и асимметричных) / на основе выходных данных о радиусе или диаметре / данные для каждого овала полярные или линейные графики и таблицы результатов; возможны изменения в соответствии с требованиями заказчика в зависимости от работ Измерение 2 меридиональных сечений с использованием таблиц допусков (симметричных и асимметричных) / на основе входных и выходных данных о радиусе или диаметре оба меридиана на одной странице с графическим и табличным представлением; возможны изменения в соответствии с требованиями заказчика в зависимости от работ Определение смещения головки относительно определенного положения оси поршня Измерение следующих параметров прорези (для каждой прорези, измерения возможны в 4 угловых положениях) - Длинноволновые (от 0 до 50 upr) и коротковолновые (от 15 до 150 upr) характеристики верхней и нижней сторон прорези - Угол раскрытия прорези (общий и местный) трапецеидальных прорезей в градусах, минутах и секундах или в виде десятичной дроби - Прямолинейность, осевое биение и перпендикулярность верхней и нижней сторон прорезей относительно оси симметрии поршня Определение форм специальных линий отверстия поршневого пальца с использованием таблиц допусков (например воронкообразность ) в таком же порядке, как в пунктах 1-6 (2 измерения на каждый участок отверстия) Определение специальной линейной (например, воронкообразность ) и полярной (например, односторонняя овальность ) форм отверстия поршневого пальца с использованием таблиц 12182. MarForm. Приборы для измерения отклонений формы
