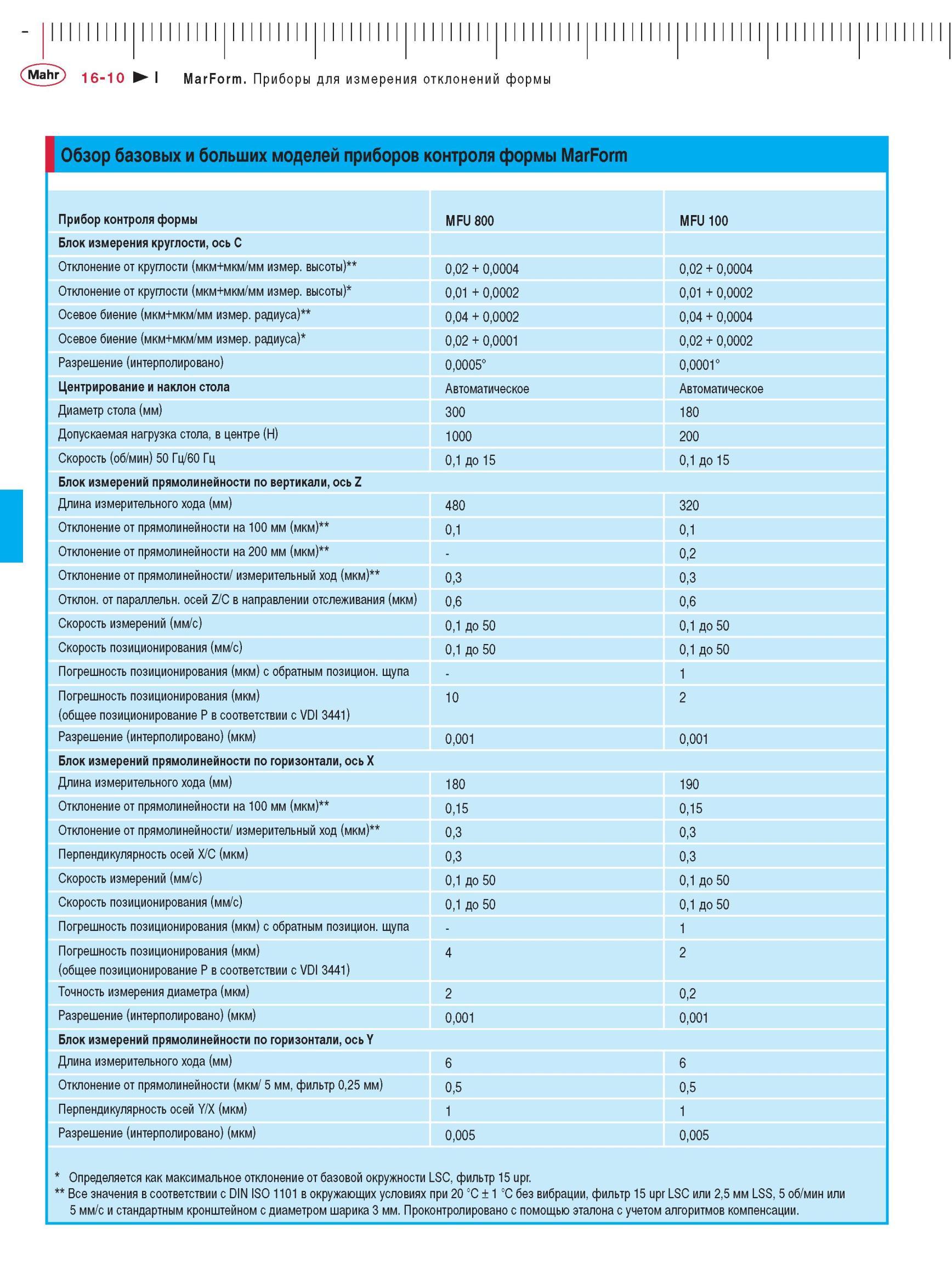

Прибор контроля формы MFU 800 MFU 100 Блок измерения круглости, ось C Отклонение от круглости (мкм+мкм/мм измерительной высоты) 0,02 + 0,0

Прибор контроля формы MFU 800 MFU 100 Блок измерения круглости, ось C Отклонение от круглости (мкм+мкм/мм измерительной высоты) 0,02 + 0,0004 0,02 + 0,0004 Отклонение от круглости (мкм+мкм/мм измер. высоты) 0,01 + 0,0002 0,01 + 0,0002 Осевое биение (мкм+мкм/мм измер. радиуса) 0,04 + 0,0002 0,04 + 0,0004 Осевое биение (мкм+мкм/мм измерительной радиуса) 0,02 + 0,0001 0,02 + 0,0002 Разрешение (интерполировано) 0,0005° 0,0001° Центрирование и наклон стола Автоматическое Автоматическое Диаметр стола (мм) 300 180 Допускаемая нагрузка стола, в центре (Н) 1000 200 Скорость (об/мин) 50 Гц/60 Гц 0,1 до 15 0,1 до 15 Блок измерений прямолинейности по вертикали, ось Z Длина измерительного хода (мм) 480 320 Отклонение от прямолинейности на 100 мм (мкм) 0,1 0,1 Отклонение от прямолинейности на 200 мм (мкм) - 0,2 Отклонение от прямолинейности/ измерительный ход (мкм) 0,3 0,3 Отклонение от параллельности осей Z/C в направлении отслеживания (мкм) 0,6 0,6 Скорость измерений (мм/с) 0,1 до 50 0,1 до 50 Скорость позиционирования (мм/с) 0,1 до 50 0,1 до 50 Погрешность позиционирования (мкм) с обратным позиционированием щупа - 1 Погрешность позиционирования (мкм) (общее позиционирование Р в соответствии с VDI 3441) 10 2 Разрешение (интерполировано) (мкм) 0,001 0,001 Блок измерений прямолинейности по горизонтали, ось X Длина измерительного хода (мм) 180 190 Отклонение от прямолинейности на 100 мм (мкм) 0,15 0,15 Отклонение от прямолинейности/ измерительный ход (мкм) 0,3 0,3 Перпендикулярность осей X/C (мкм) 0,3 0,3 Скорость измерений (мм/с) 0,1 до 50 0,1 до 50 Скорость позиционирования (мм/с) 0,1 до 50 0,1 до 50 Погрешность позиционирования (мкм) с обратным позицион. щупа - 1 Погрешность позиционирования (мкм) (общее позиционирование Р в соответствии с VDI 3441) 4 2 Точность измерения диаметра (мкм) 2 0,2 Разрешение (интерполировано) (мкм) 0,001 0,001 Блок измерений прямолинейности по горизонтали, ось Y Длина измерительного хода (мм) 6 6 Отклонение от прямолинейности (мкм/ 5 мм, фильтр 0,25 мм) 0,5 0,5 Перпендикулярность осей Y/X (мкм) 1 1 Разрешение (интерполировано) (мкм) 0,005 0,005 Определяется как максимальное отклонение от базовой окружности LSC, фильтр 15 upr. Все значения в соответствии с DIN ISO 1101 в окружающих условиях при 20 °C ± 1 °C без вибрации, фильтр 15 upr LSC или 2,5 мм LSS, 5 об/мин или 5 мм/с и стандартным кронштейном с диаметром шарика 3 мм. Проконтролировано с помощью эталона с учетом алгоритмов компенсации. MarForm Приборы для измерения отклонений формы Обзор базовых и больших моделей приборов контроля формы MarForm
