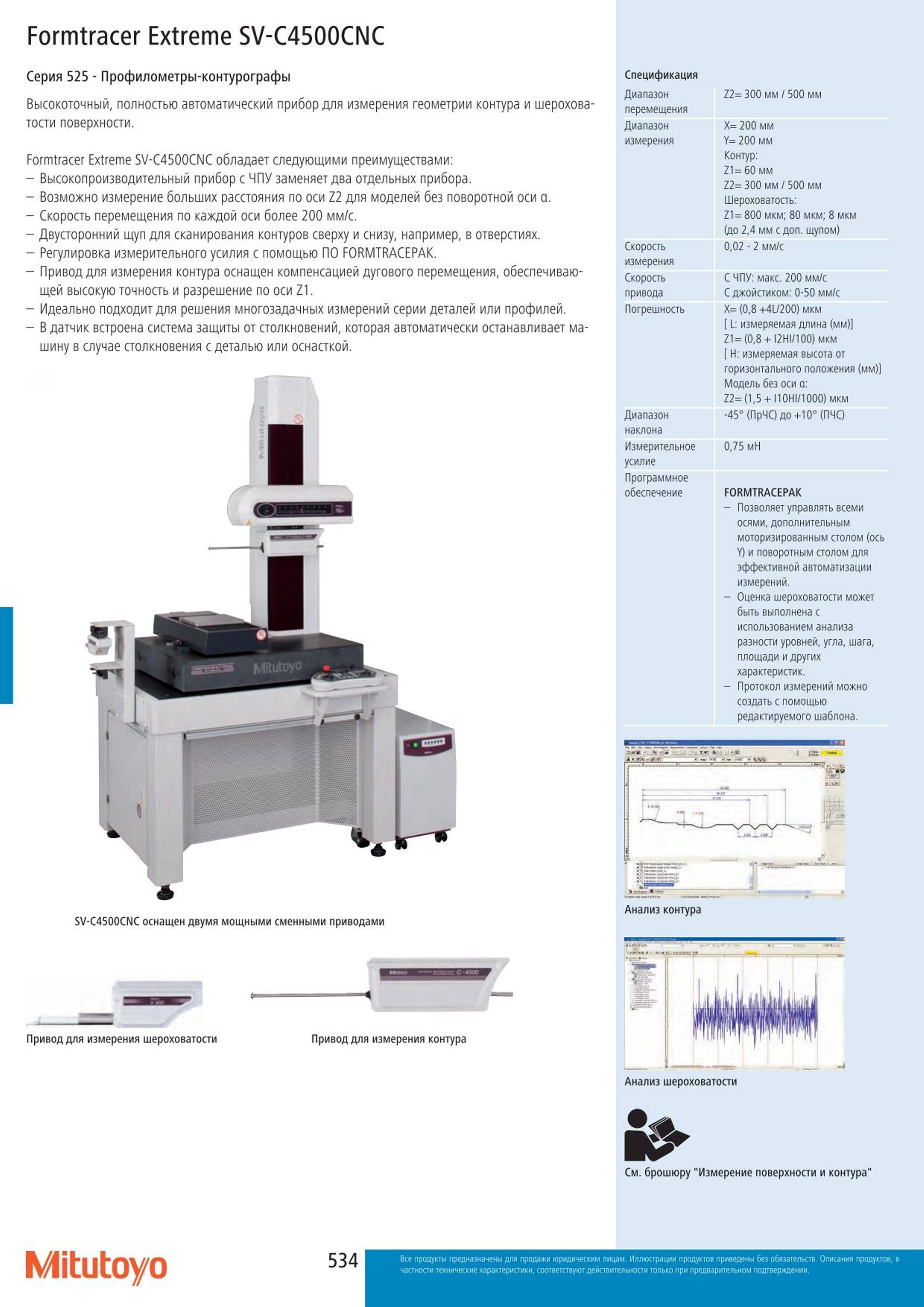

Профилометры-контурографы Mitutoyo Formtracer Extreme SV-C4500CNC Серия 525 Высокоточный полностью автоматический прибор для измерения геометрии конту

Профилометры-контурографы Mitutoyo Formtracer Extreme SV-C4500CNC Серия 525 Высокоточный полностью автоматический прибор для измерения геометрии контура и шерохова тости поверхности. Formtracer Extreme SV-C4500CNC обладает следующими преимуществами: Высокопроизводительный прибор с ЧПУ заменяет два отдельных прибора. Возможно измерение больших расстояния по оси Z2 для моделей без поворотной оси а. Скорость перемещения по каждой оси более 200 мм с. Двусторонний щуп для сканирования контуров сверху и снизу например в отверстиях. Регулировка измерительного усилия с помощью ПО FORMTRACEPAK. Привод для измерения контура оснащен компенсацией дугового перемещения обеспечивающей высокую точность и разрешение по оси Z1. Идеально подходит для решения многозадачных измерений серии деталей или профилей. В датчик встроена система защиты от столкновений которая автоматически останавливает машину в случае столкновения с деталью или оснасткой. Спецификация Диапазон перемещения 12- 300 мм 500 мм Диапазон измерения Х 200 мм У 200 мм Контур: Z1 60 мм 12 300 мм 500 мм Шероховатость: 21 800 мкм; 80 мкм; 8 мкм (до 24 мм с доп. щупом) Скорость измерения 002 2 мм с Скорость привода С ЧПУ: макс. 200 мм с С джойстиком: 0-50 мм с Погрешность Х (08 +4L 200) мкм L: измеряемая длина (мм) Z1 (08 + I2HI 100) мкм Н: измеряемая высота от горизонтального положения (мм) Модель без оси а: Z2 (15 + 110HI 1000) мкм Диапазон наклона 45 (ПрЧС) до +10 (ПЧС) Измерительное 075 мН усилие Программное обеспечение FORMTRACEPAK Позволяет управлять всеми осями дополнительным моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений. Оценка шероховатости может быть выполнена с использованием анализа разности уровней угла шага площади и других характеристик. Протокол измерений можно создать с помощью редактируемого шаблона. Анализ контура SV-C4500CNC оснащен двумя мощными сменными приводами Анализ шероховатости См. брошюру "Измерение поверхности и контура" Mitutoyo 534
