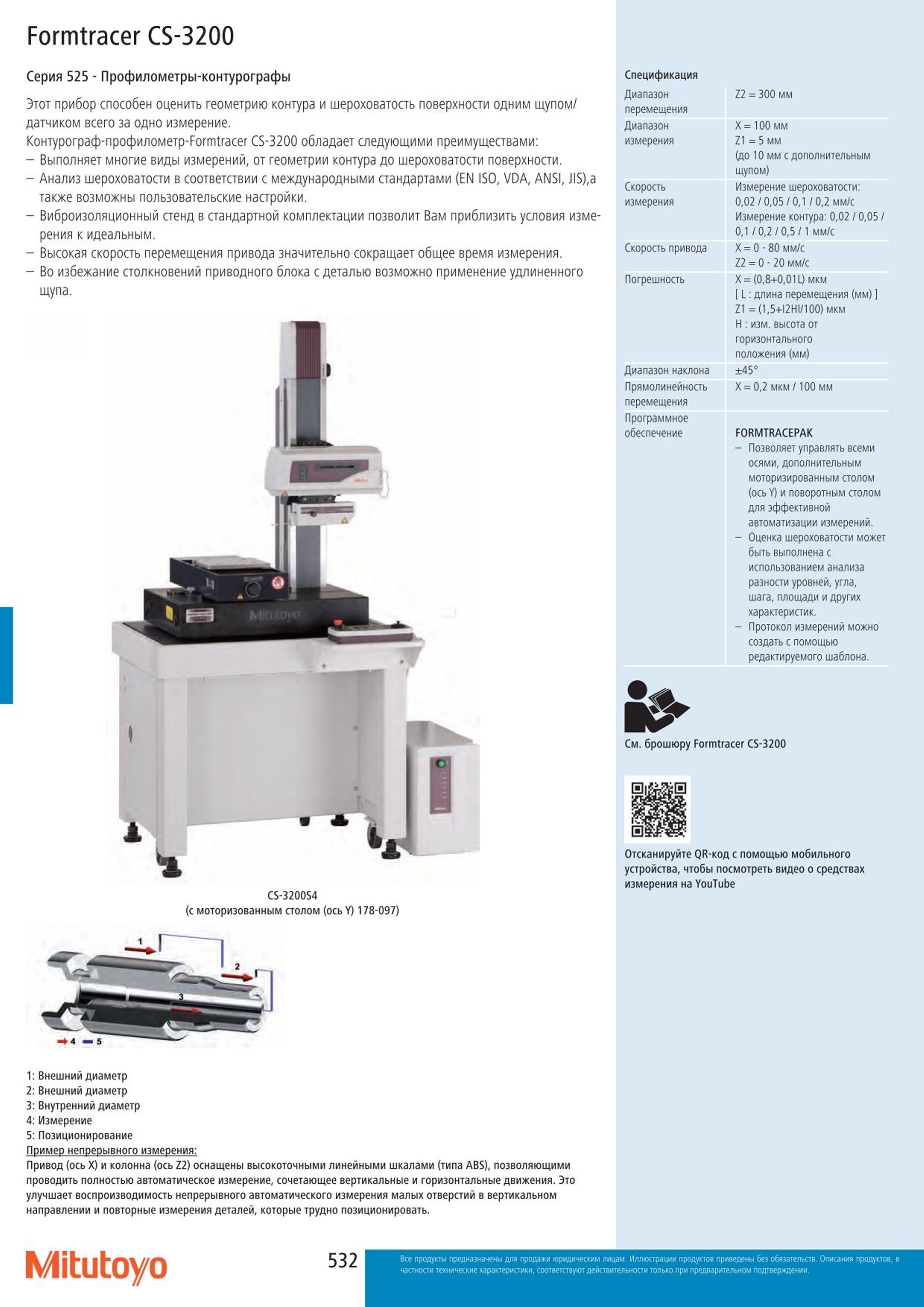

Профилометры-контурографы Mitutoyo Formtracer CS-3200 Серия 525 Этот прибор способен оценить геометрию контура и шероховатость поверхности одним щупом

Профилометры-контурографы Mitutoyo Formtracer CS-3200 Серия 525 Этот прибор способен оценить геометрию контура и шероховатость поверхности одним щупом датчиком всего за одно измерение. Контурограф-профилометр-РоШгасег CS-3200 обладает следующими преимуществами: Выполняет многие виды измерений от геометрии контура до шероховатости поверхности. Анализ шероховатости в соответствии с международными стандартами (EN ISO VDA ANSI JIS)а также возможны пользовательские настройки. Виброизоляционный стенд в стандартной комплектации позволит Вам приблизить условия измерения к идеальным. Высокая скорость перемещения привода значительно сокращает общее время измерения. Во избежание столкновений приводного блока с деталью возможно применение удлиненного щупа. Спецификация Диапазон 12 300 мм перемещения Диапазон Х 100мм измерения Z1 5 мм (до 10 мм с дополнительным щупом) Скорость Измерение шероховатости: измерения 002 1005 01 02 мм с Измерение контура: 002 1005 01 02 05 1 мм с Скорость привода X 0 80 мм с Z2 0 20 мм с Погрешность X (08+001 L) мкм L: длина перемещения (мм) Z1 (15+12Н1 100)мкм Н изм. высота от горизонтального положения (мм) Диапазон наклона 45 Прямолинейность X 02 мкм 100 мм перемещения Программное обеспечение FORMTRACEPAK Позволяет управлять всеми осями дополнительным моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений. Оценка шероховатости может быть выполнена с использованием анализа разности уровней угла шага площади и других характеристик. Протокол измерений можно создать с помощью редактируемого шаблона. См. брошюру Formtracer CS-3200 Отсканируйте QR-код с помощью мобильного устройства чтобы посмотреть видео о средствах измерения на YouTube CS-3200S4 (с моторизованным столом (ось Y) 178-097) 1: Внешний диаметр 2: Внешний диаметр 3: Внутренний диаметр 4: Измерение 5: Позиционирование Пример непрерывного измерения: Привод (ось X) и колонна (ось Z2) оснащены высокоточными линейными шкалами (типа ABS) позволяющими проводить полностью автоматическое измерение сочетающее вертикальные и горизонтальные движения. Это улучшает воспроизводимость непрерывного автоматического измерения малых отверстий в вертикальном направлении и повторные измерения деталей которые трудно позиционировать. Mitutoyo
