Профилометры-контурографы Mitutoyo с ЧПУ Formtracer Extreme CS-5000CNC и CS-H5000CNC Серия 525 Это самые точные полностью автоматические приборы для к

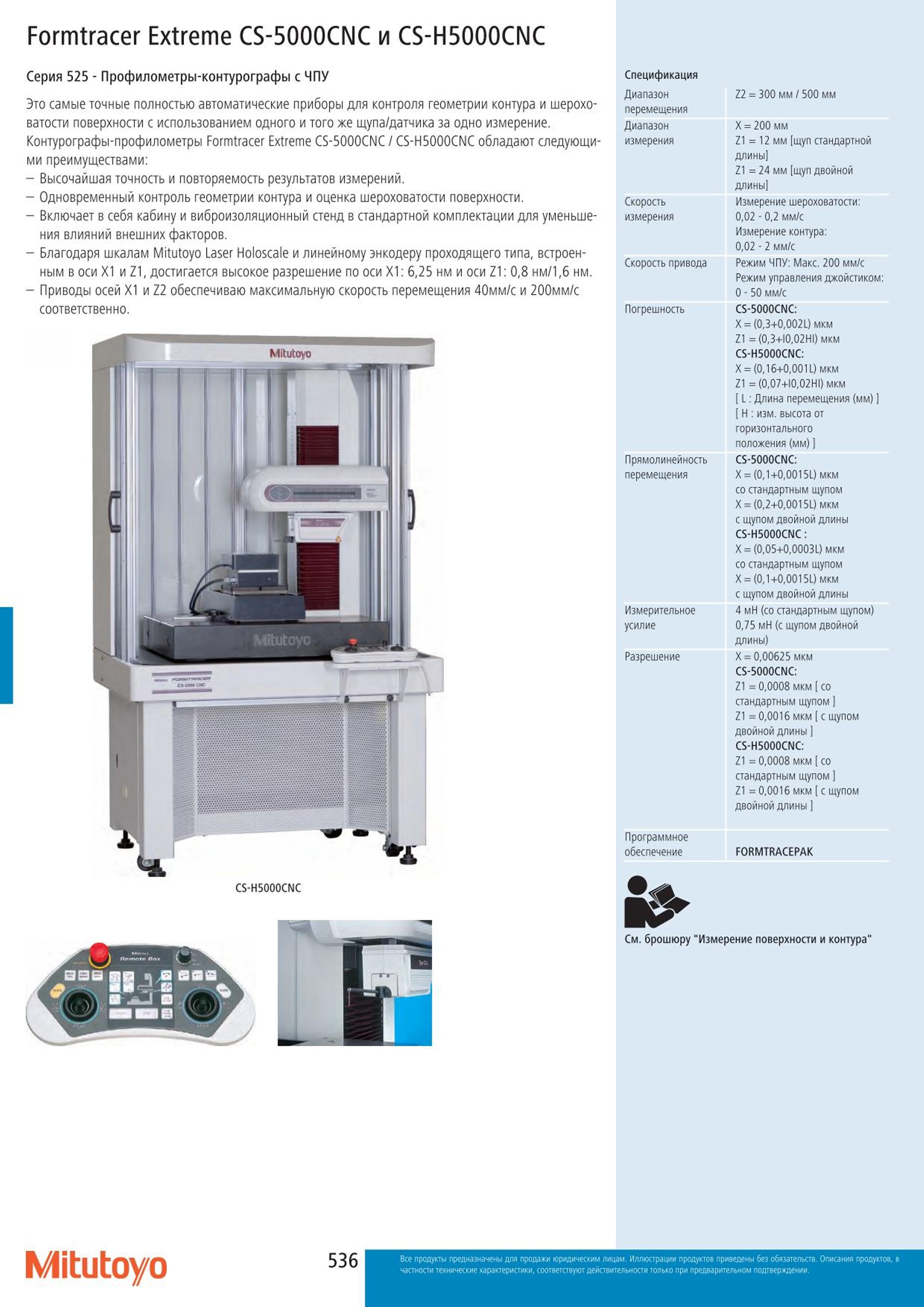

Профилометры-контурографы Mitutoyo с ЧПУ Formtracer Extreme CS-5000CNC и CS-H5000CNC Серия 525 Это самые точные полностью автоматические приборы для контроля геометрии контура и шероховатости поверхности с использованием одного и того же щупа датчика за одно измерение. Контурографы-профилометры Formtracer Extreme CS-5000CNCICS-H5000CNC обладают следующими преимуществами: Высочайшая точность и повторяемость результатов измерений. Одновременный контроль геометрии контура и оценка шероховатости поверхности. Включает в себя кабину и виброизоляционный стенд в стандартной комплектации для уменьшения влияний внешних факторов. Благодаря шкалам Mitutoyo Laser Holoscale и линейному энкодеру проходящего типа встроенным в оси Х1 и Z1 достигается высокое разрешение по оси Х1: 625 нм и оси Z1: 08 нм 16 нм. Приводы осей Х1 и 12 обеспечиваю максимальную скорость перемещения 40мм с и 200мм с соответственно. Спецификация Диапазон перемещения Диапазон измерения Скорость измерения Скорость привода Погрешность Прямолинейность перемещения Измерительное усилие Разрешение 12 300 мм 500 мм X 200 мм Z1 12 мм щуп стандартной длины1 Z1 24 мм щуп двойной длины1 Измерение шероховатости: 002 02 мм с Измерение контура: 002 2 мм с Режим ЧПУ: Макс. 200 мм с Режим управления джойстиком: 0 50 мм с CS-5000CNC: X (03+0002L) мкм Z1 (03+Ю02Н1) мкм CS-H5000CNC: Х (016+00011) мкм Z1 (007+1002HI) мкм L: Длина перемещения (мм) Н изм. высота от горизонтального положения (мм) CS-5000CNC: Х (01+00015L) мкм со стандартным щупом Х (02+00015L) мкм с щупом двойной длины CS-H5000CNC: X (005+000031) мкм со стандартным щупом Х (01+000151) мкм с щупом двойной длины 4 мН (со стандартным щупом) 075 мН (с щупом двойной длины) Х 000625 мкм CS-5000CNC: Z1 00008 мкм со стандартным щупом Z1 00016 мкм с щупом двойной длины CS-H5000CNC: Z1 00008 мкм со стандартным щупом Z1 00016 мкм с щупом двойной длины Программное обеспечение FORMTRACEPAK См. брошюру "Измерение поверхности и контура" CS-H5000CNC Mitutoyo 536
