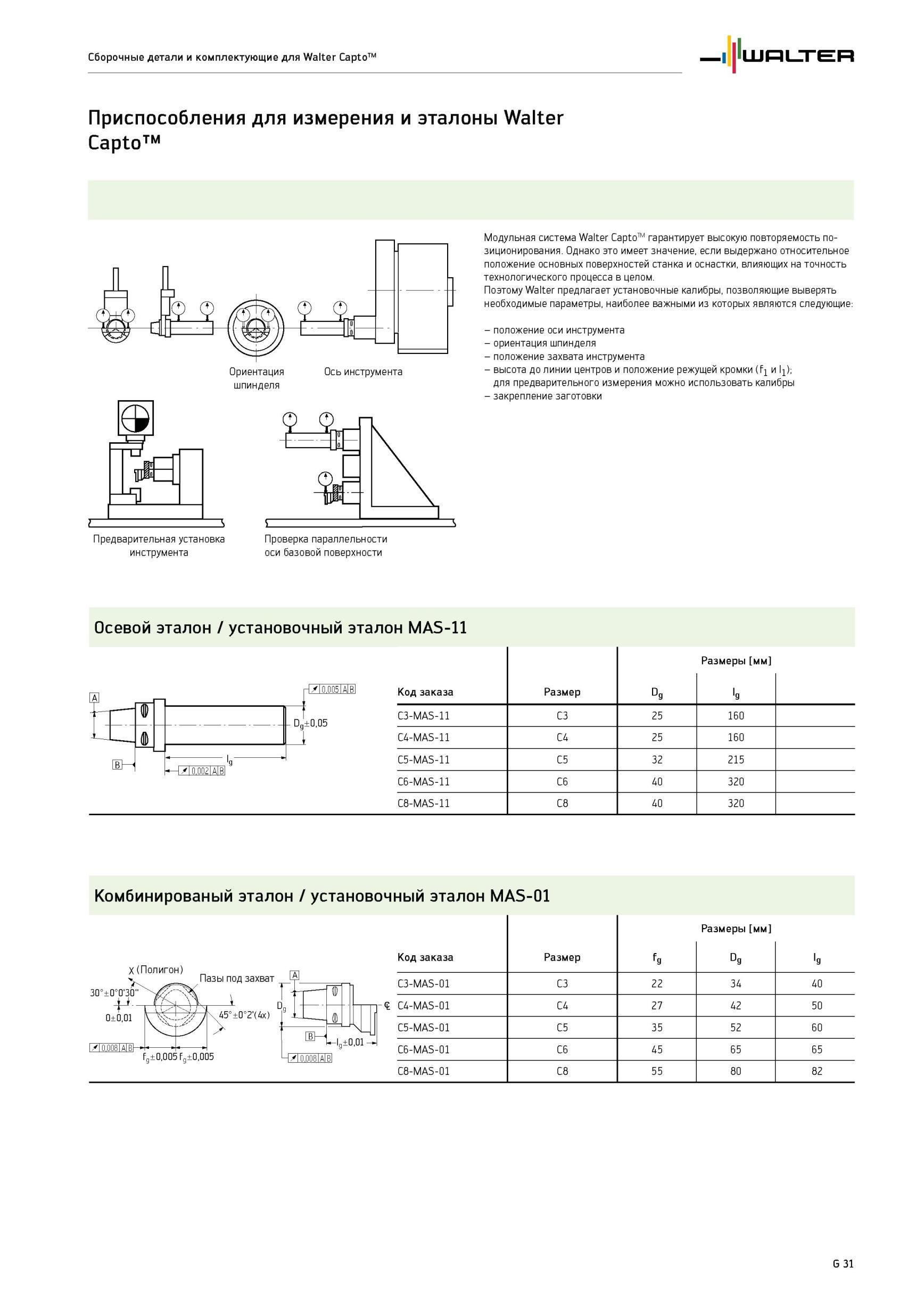

Приспособления для измерения и эталоны Walter Capto шпинделя Предварительная установка инструмента Проверка параллельности оси базовой поверхности Модульная система Walter Capto гарантирует высокую повторяемость позиционирования. Однако это имеет значение, если выдержано относительное положение основных поверхностей станка и оснастки, влияющих на точность технологического процесса в целом. Поэтому Walter предлагает установочные калибры, позволяющие выверять необходимые параметры, наиболее важными из которых являются следующие - положение оси инструмента - ориентация шпинделя - положение захвата инструмента - высота до линии центров и положение режущей кромки f и l ); для предварительного измерения можно использовать калибры - закрепление заготовки Осевой эталон / установочный эталон MAS-11 И р Н- 0.0051Д1В Код заказа Размер Dg Размеры мм g t V в nLr C3-MAS-11 - Па±0 05 C3 25 160 I C4-MAS-11 C4 25 160 и 'а C5-MAS-11 C5 32 215 C6-MAS-11 C6 40 320 C8-MAS-11 C8 40 320 Комбинированы эталон / установочный эталон MAS-01 X(Полигон) 30°±0°0'30 "Н‘ 0±0,01 /Ю.0081Д1ВЬ-к Пазы под захват 45°±0°2'(4x) Ч/Ю.0081Д1В Код заказа Размер fg Размеры мм Dg g C3-MAS-01 C3 22 34 40 C4-MAS-01 C4 27 42 50 C5-MAS-01 C5 35 52 60 C6-MAS-01 C6 45 65 65 C8-MAS-01 C8 55 80 82 G 31 Ориентация Ось инструмента шпинделя Сборочные детали и комплектующие для Walter Capto
