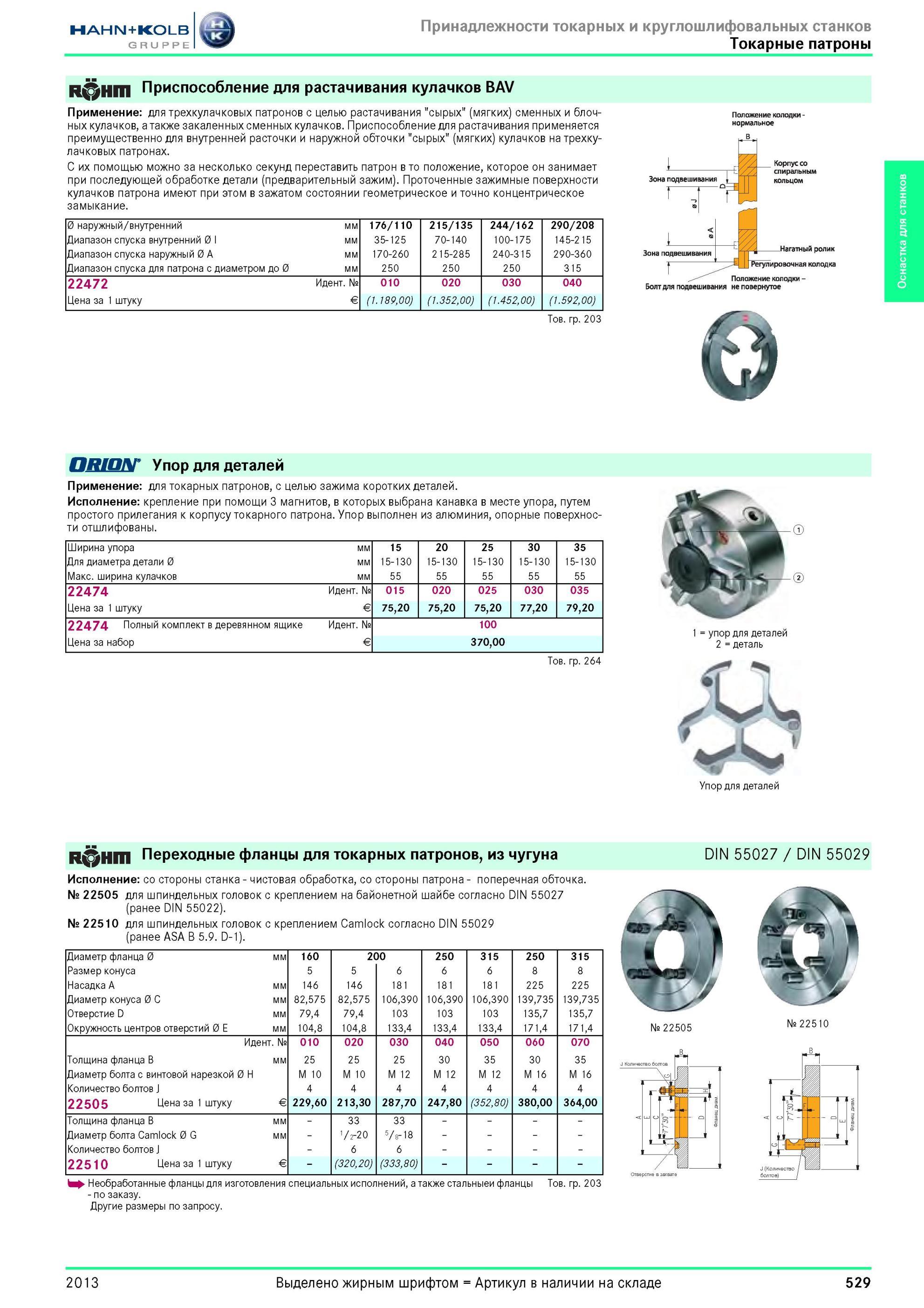

Приспособление для растачивания кулачков BAV от Hahn Kolb Применение для трехкулачковых патронов с целью растачивания "сырых" (мягких) сменных и блочных кулачков, а также закаленных сменных кулачков. Приспособление для растачивания применяется преимущественно для внутренней расточки и наружной обточки "сырых" (мягких) кулачков на трехкулачковых патронах. С их помощью можно за несколько секунд переставить патрон в то положение, которое он занимает при последующей обработке детали (предварительный зажим). Проточенные зажимные поверхности кулачков патрона имеют при этом в зажатом состоянии геометрическое и точно концентрическое замыкание. 0 наружный/внутренний мм 176/110 215/135 244/162 290/208 Диапазон спуска внутренний 0 I мм 35-125 70-140 100-175 145-215 Диапазон спуска наружный 0 A мм 170-260 215-285 240-315 290-360 Диапазон спуска для патрона с диаметром до 0 мм 250 250 250 315 22472 Идентификационный номер № 010 020 030 040 Цена за 1 штуку E (1.189,00) (1.352,00) (1.452,00) (1.592,00) Товарная группа 203 Положение колодки -нормальное Корпус со спиральным Зона подвешивания кольцом Зона подвешивания Нагатный ролик Регулировочная колодка Положение колодки -Болт для подвешивания не повернутое OSUUST Упор для деталей Применение для токарных патронов, с целью зажима коротких деталей. Исполнение крепление при помощи 3 магнитов, в которых выбрана канавка в месте упора, путем простого прилегания к корпусу токарного патрона. Упор выполнен из алюминия, опорные поверхности отшлифованы. Ширина упора мм 15 20 25 30 35 Для диаметра детали 0 мм 15-130 15-130 15-130 15-130 15-130 Макс. ширина кулачков мм 55 55 55 55 55 22474 Идентификационный номер № 015 020 025 030 035 Цена за 1 штуку E 75,20 75,20 75,20 77,20 79,20 22474 Полный комплект в деревянном ящике Цена за набор Идентификационный номер № E 100 370,00 Товарная группа 264 1 упор для деталей 2 деталь Упор для деталей Д0НШ Переходные фланцы для токарных патронов, из чугунa Исполнение со стороны станка чистовая обработка, со стороны патрона поперечная обточка. № 22505 для шпиндельных головок с креплением на байонетной шайбе согласно DIN 55027 (ранее DIN 55022). № 22510 для шпиндельных головок с креплением Camlock согласно DIN 55029 (ранее ASA В 5.9. D-1). DIN 55027 / DIN 55029 Диаметр фланца 0 мм 160 200 250 315 250 315 Размер конуса 5 5 6 6 6 8 8 Насадка A мм 146 146 181 181 181 225 225 Диаметр конуса 0 C мм 82,575 82,575 106,390 106,390 106,390 139,735 139,735 Отверстие D мм 79,4 79,4 103 103 103 135,7 135,7 Окружность центров отверстий 0 E мм 104,8 104,8 133,4 133,4 133,4 171,4 171,4 Идентификационный номер № 010 020 030 040 050 060 070 Толщина фланца В мм 25 25 25 30 35 30 35 Диаметр болта с винтовой нарезкой 0 H M 10 M 10 M 12 M 12 M 12 M 16 M 16 Количество болтов J 4 4 4 4 4 4 4 22505 Цена за 1 штуку E 229,60 213,30 287,70 247,80 (352,80) 380,00 364,00 Толщина фланца В мм 33 33 Диаметр болта Camlock 0 G мм 1/2-20 5/8-18 Количество болтов J 6 6 22510 Цена за 1 штуку E (320,20) (333,80) Необработанные фланцы для изготовления специальных исполнений, а также стальныеи фланцы по заказу. Другие размеры по запросу. Товарная группа 203 № 22505 № 22510 2013 529 Оснастка для станков
