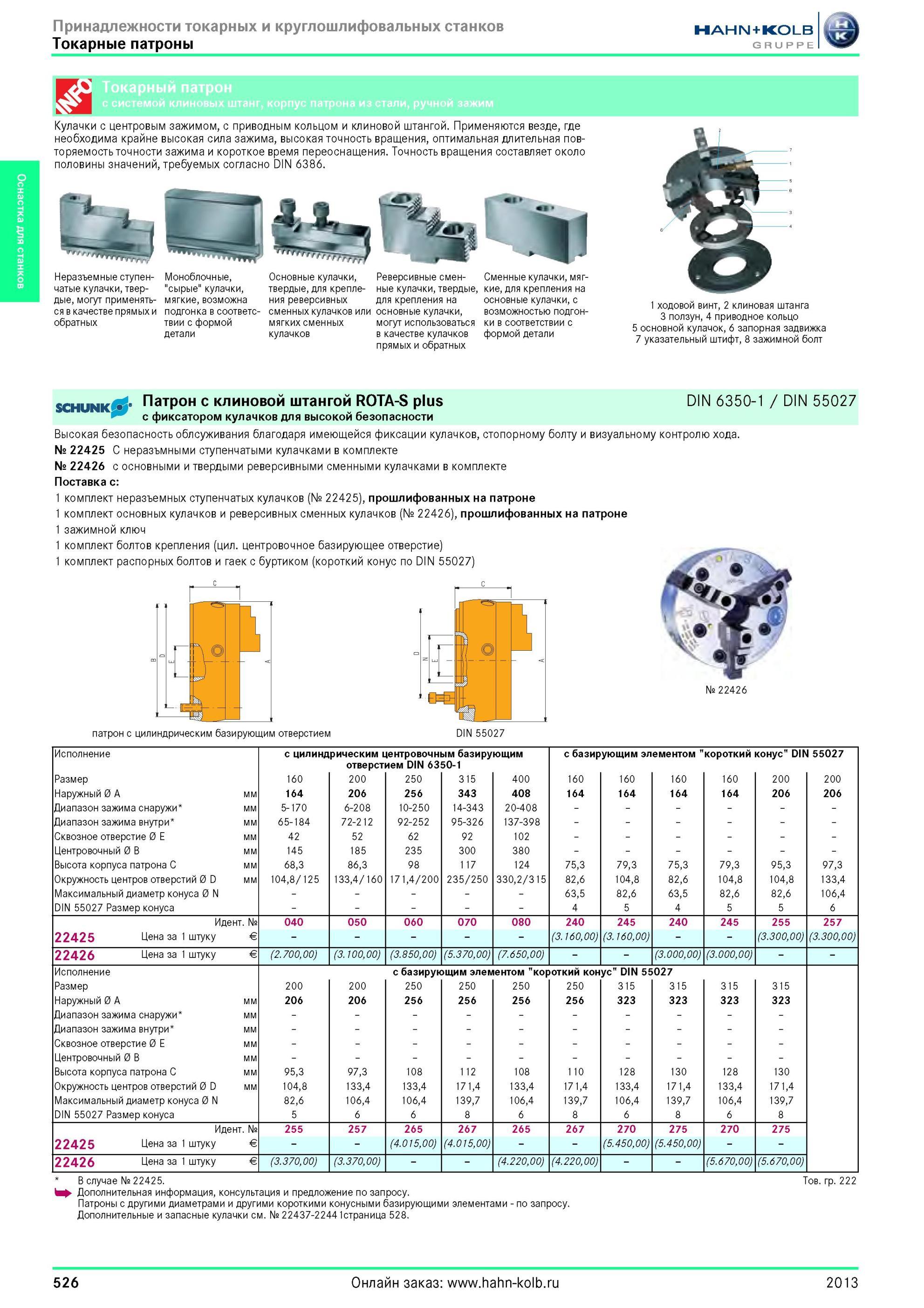

Токарные патроны от Hahn Kolb Кулачки с центровым зажимом, с приводным кольцом и клиновой штангой. Применяются везде, где необходима крайне высокая сила зажима, высокая точность вращения, оптимальная длительная повторяемость точности зажима и короткое время переоснащения. Точность вращения составляет около половины значений, требуемых согласнo DIN 6386. Неразъемные ступенчатые кулачки, твердые, могут применяться в качестве прямых и обратных Моноблочные, "сырые" кулачки, мягкие, возможна подгонка в соответствии с формой детали Основные кулачки, Реверсивные смен-твердые, для крепле- ные кулачки, твердые, ния реверсивных для крепления на сменных кулачков или основные кулачки, мягких сменных могут использоваться кулачков в качестве кулачков прямых и обратных Сменные кулачки, мягкие, для крепления на основные кулачки, с возможностью подгонки в соответствии с формой детали 1 ходовой винт, 2 клиновая штанга 3 ползун, 4 приводное кольцо 5 основной кулачок, 6 запорная задвижка 7 указательный штифт, 8 зажимной болт vnunic Патрон с клиновой штангой ROTA-S plus с фиксатором кулачков для высокой безопасности DIN 6350-1 / DIN 55027 Высокая безопасность облсуживания благодаря имеющейся фиксации кулачков, стопорному болту и визуальному контролю хода. № 22425 С неразъмными ступенчатыми кулачками в комплекте № 22426 с основными и твердыми реверсивными сменными кулачками в комплекте Поставка с 1 комплект неразъемных ступенчатых кулачков (№ 22425), прошлифованных на патроне 1 комплект основных кулачков и реверсивных сменных кулачков (№ 22426), прошлифованных на патроне 1 зажимной ключ 1 комплект болтов крепления (цил. центровочное базирующее отверстие) 1 комплект распорных болтов и гаек с буртиком (короткий конус по DIN 55027) № 22426 патрон с цилиндрическим базирующим отверстием DIN 55027 Исполнение с цилиндрическим центровочным базирующим отверстием DIN 6350-1 с базирующим элементом короткий конус" DIN 55027 Размер 160 200 250 315 400 160 160 160 160 200 200 Наружный 0 A мм 164 206 256 343 408 164 164 164 164 206 206 Диапазон зажима снаружи мм 5-170 6-208 10-250 14-343 20-408 Диапазон зажима внутри мм 65-184 72-212 92-252 95-326 137-398 Сквозное отверстие 0 E мм 42 52 62 92 102 Центровочный 0 B мм 145 185 235 300 380 Высота корпуса патрона C мм 68,3 86,3 98 117 124 75,3 79,3 75,3 79,3 95,3 97,3 Окружность центров отверстий 0 D мм 104,8/125 133,4/160 171,4/200 235/250 330,2/315 82,6 104,8 82,6 104,8 104,8 133,4 Максимальный диаметр конуса 0 N 63,5 82,6 63,5 82,6 82,6 106,4 DIN 55027 Размер конуса 4 5 4 5 5 6 Идентификационный номер № 040 050 060 070 080 240 245 240 245 255 257 22425 Цена за 1 штуку E (3.160,00) (3.160,00) (3.300,00) (3.300,00) 22426 Цена за 1 штуку E (2.700,00) (3.100,00) (3.850,00) (5.370,00) (7.650,00) (3.000,00) (3.000,00) Исполнение с базирующим элементом "короткий конус" DIN 55027 Размер 200 200 250 250 250 250 315 315 315 315 Наружный 0 A мм 206 206 256 256 256 256 323 323 323 323 Диапазон зажима снаружи ммДиапазон зажима внутри ммСквозное отверстие 0 E ммЦентровочный 0 B ммВысота корпуса патрона C мм 95,3 97,3 108 112 108 110 128 130 128 130 Окружность центров отверстий 0 D мм 104,8 133,4 133,4 171,4 133,4 171,4 133,4 171,4 133,4 171,4 Максимальный диаметр конуса 0 N 82,6 106,4 106,4 139,7 106,4 139,7 106,4 139,7 106,4 139,7 DIN 55027 Размер конуса 5 6 6 8 6 8 6 8 6 8 Идентификационный номер № 255 257 265 267 265 267 270 275 270 275 22425 Цена за 1 штуку (4.015,00) (4.015,00) (5.450,00) (5.450,00) 22426 Цена за 1 штуку (3.370,00) (3.370,00) (4.220,00) (4.220,00) (5.670,00) (5.670,00) В случае № 22425. Товарная группа 222 > Дополнительная информация, консультация и предложение по запросу. Патроны с другими диаметрами и другими короткими конусными базирующими элементами по запросу. Дополнительные и запасные кулачки см. № 22437-22441страница 528. 526 2013
