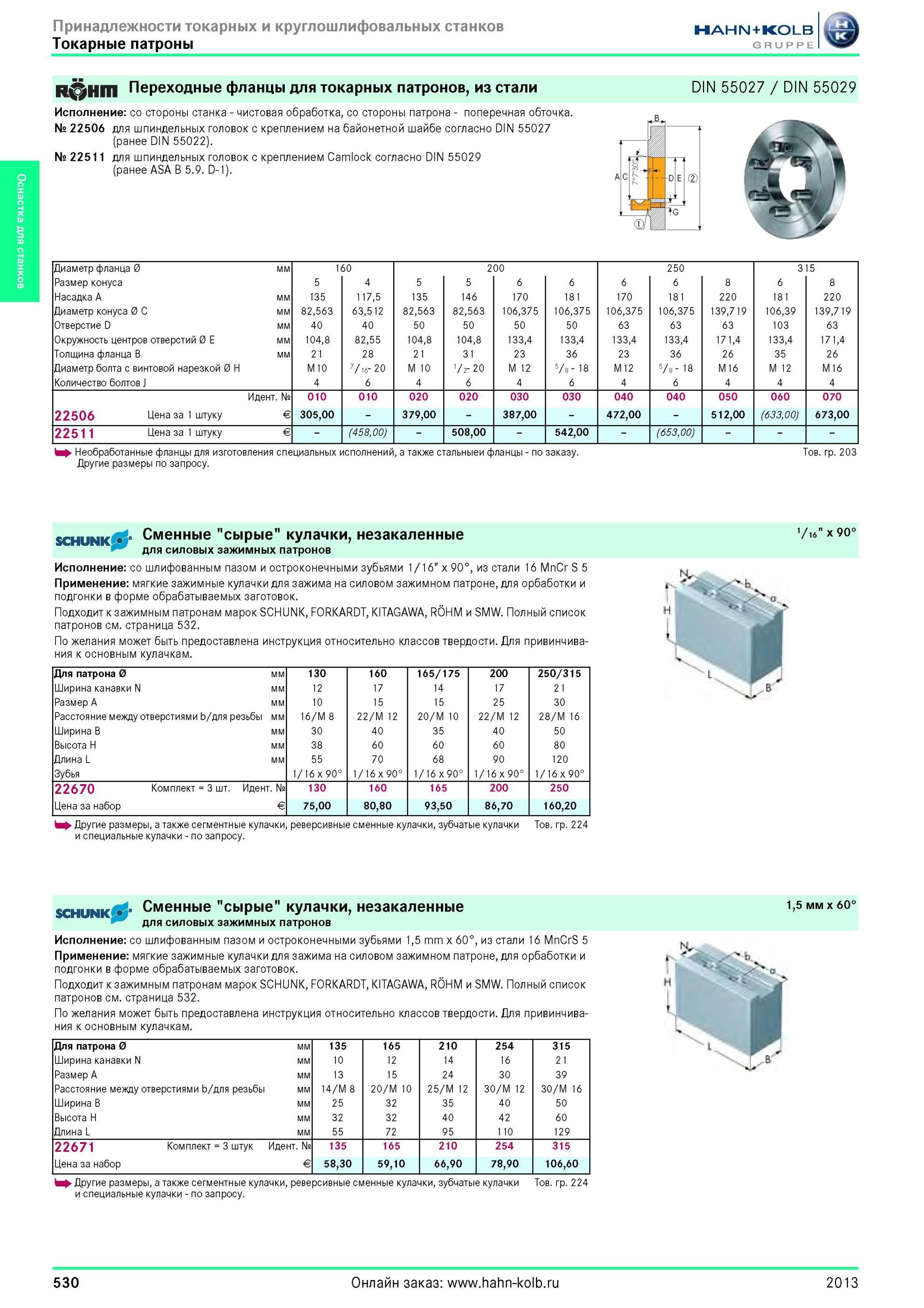

Переходные фланцы для токарных патронов от Hahn Kolb из стали DIN 55027 / DIN 55029 Исполнение со стороны станка чистовая обработка, со стороны патрон

Переходные фланцы для токарных патронов от Hahn Kolb из стали DIN 55027 / DIN 55029 Исполнение со стороны станка чистовая обработка, со стороны патрона поперечная обточка. № 22506 для шпиндельных головок с креплением на байонетной шайбе согласнo DIN 55027 (ранее DIN 55022). № 22511 для шпиндельных головок с креплением Camlock согласнo DIN 55029 (ранее ASA B 5.9. D-1). -Г с EtfId E (2 1 MiG rnrn Диаметр фланца 0 мм 160 200 250 315 Размер конуса 5 4 5 5 6 6 6 6 8 6 8 Насадка A мм 135 117,5 135 146 170 181 170 181 220 181 220 Диаметр конуса 0 C мм 82,563 63,512 82,563 82,563 106,375 106,375 106,375 106,375 139,719 106,39 139,719 Отверстие D мм 40 40 50 50 50 50 63 63 63 103 63 Окружность центров отверстий 0 E мм 104,8 82,55 104,8 104,8 133,4 133,4 133,4 133,4 171,4 133,4 171,4 Толщина фланца B мм 21 28 21 31 23 36 23 36 26 35 26 Диаметр болта с винтовой нарезкой 0 H M10 7/16- 20 M 10 ’/2- 20 M 12 5/8 18 M12 5/8 18 M16 M 12 M16 Количество болтов J 4 6 4 6 4 6 4 6 4 4 4 Идентификационный номер № 010 010 020 020 030 030 040 040 050 060 070 22506 Цена за 1 штуку E 305,00 379,00 387,00 472,00 512,00 (633,00) 673,00 22511 Цена за 1 штуку E (458,00) 508,00 542,00 (653,00) Необработанные фланцы для изготовления специальных исполнений, а также стальныеи фланцы по заказу. Товарная группа 203 Другие размеры по запросу. schunk Сменные "сырые" кулачки, незакаленные Vn x 90° для силовых зажимных патронов Исполнение со шлифованным пазом и остроконечными зубьями 1/16" x 90°, из стали 16 MnCr S 5 Применение мягкие зажимные кулачки для зажима на силовом зажимном патроне, для орбаботки и подгонки в форме обрабатываемых заготовок. Подходит к зажимным патронам марок SCHUNK, FORKARDT, KITAGAWA, ROHM и SMW. Полный список патронов см. страница 532. По желания может быть предоставлена инструкция относительно классов твердости. Для привинчивания к основным кулачкам. Для патрона 0 мм 130 160 165/175 200 250/315 Ширина канавки N мм 12 17 14 17 21 Размер A мм 10 15 15 25 30 Расстояние между отверстиями b/для резьбы мм 16/M 8 22/M 12 20/M 10 22/M 12 28/M 16 Ширина B мм 30 40 35 40 50 Высота H мм 38 60 60 60 80 Длина L мм 55 70 68 90 120 Зубья 1/16x90° 1/16x90° 1/16x90° 1/16x90° 1/16x90° 22670 Комплект 3 шт. Идентификационный номер № Цена за набор E 130 75,00 160 80,80 165 93,50 200 86,70 250 160,20 Другие размеры, а также сегментные кулачки, реверсивные сменные кулачки, зубчатые кулачки Товарная группа 224 и специальные кулачки по запросу. VHunic Сменные "сырые" кулачки, незакаленные для силовых зажимных патронов Исполнение со шлифованным пазом и остроконечными зубьями 1,5 mm x 60°, из стали 16 MnCrS 5 Применение мягкие зажимные кулачки для зажима на силовом зажимном патроне, для орбаботки и подгонки в форме обрабатываемых заготовок. Подходит к зажимным патронам марок SCHUNK, FORKARDT, KITAGAWA, ROHM и SMW. Полный список патронов см. страница 532. По желания может быть предоставлена инструкция относительно классов твердости. Для привинчивания к основным кулачкам. 1,5 мм x 60° Для патрона 0 мм 135 165 210 254 315 Ширина канавки N мм 10 12 14 16 21 Размер A мм 13 15 24 30 39 Расстояние между отверстиями b/для резьбы мм 14/M 8 20/M 10 25/M 12 30/M 12 30/M 16 Ширина B мм 25 32 35 40 50 Высота H мм 32 32 40 42 60 Длина L мм 55 72 95 110 129 22671 Комплект 3 штук Идентификационный номер № 135 165 210 254 315 Цена за набор E 58,30 59,10 66,90 78,90 106,60 Другие размеры, а также сегментные кулачки, реверсивные сменные кулачки, зубчатые кулачки Товарная группа 224 и специальные кулачки по запросу. 530 2013 Токарные патроны
