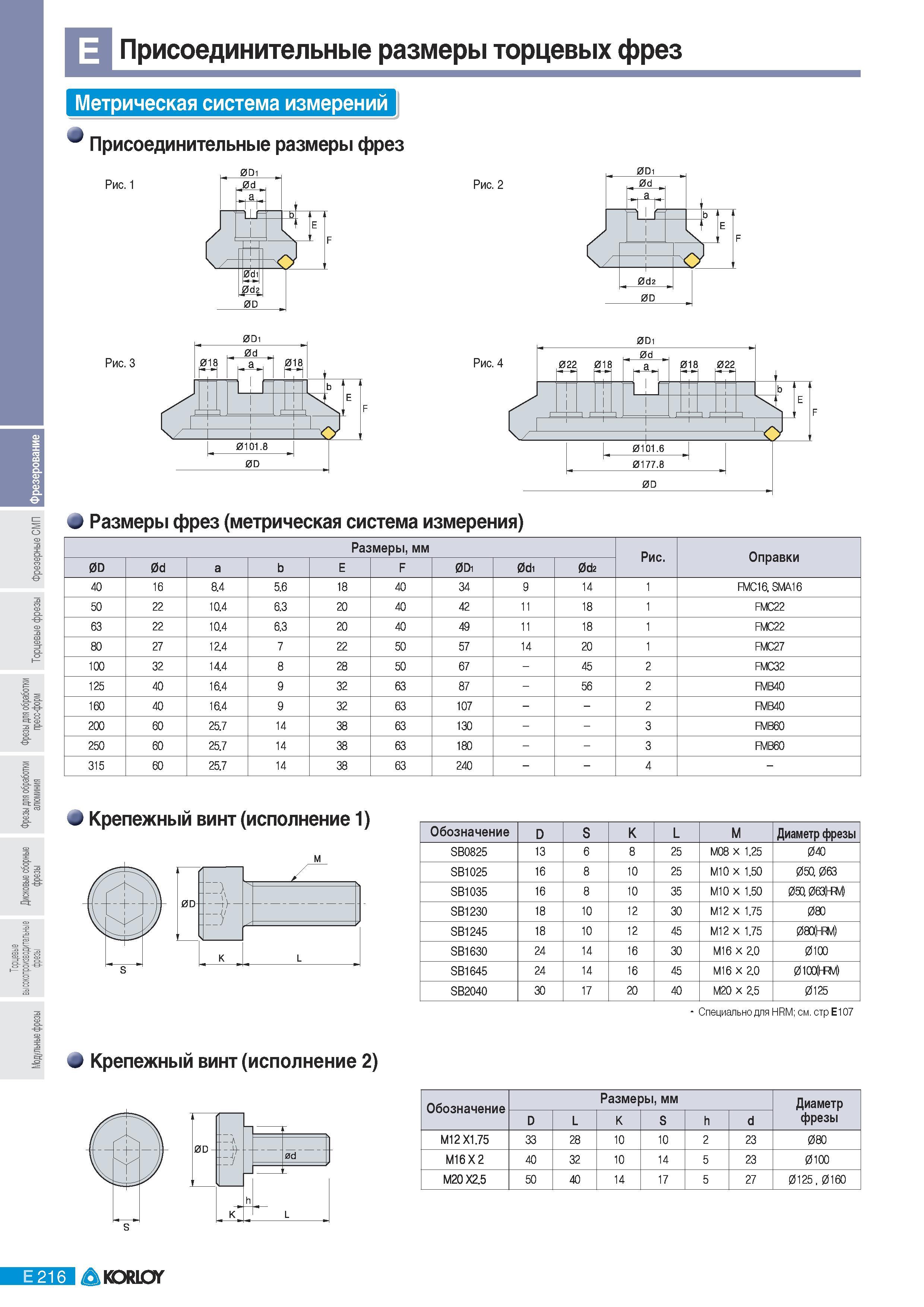

Присоединительные размеры торцевых фрез Метрическая система измерений Присоединительные размеры фрез Рис. 1 Рис. 2 Рис. 3 0D1 Размеры фрез (метрическая система измерения) Размеры мм Рис. Оправки 0D 0d а Е F 0Di 0di 0d2 40 16 8.4 5.6 18 40 34 9 14 1 FMC16 SMA16 50 22 10.4 6.3 20 40 42 11 18 1 FMC22 63 22 10.4 6.3 20 40 49 11 18 1 FMC22 80 27 124 7 22 50 57 14 20 1 FMC27 100 32 14.4 8 28 50 67 - 45 2 FMC32 125 40 16.4 9 32 63 87 - 56 2 FMB40 160 40 16.4 9 32 63 107 2 FMB40 200 60 25.7 14 38 63 130 3 FMB60 250 60 25.7 14 38 63 180 3 FMB60 315 60 25.7 14 38 63 240 4 - 3-& Крепежный винт (исполнение 1) Крепежный винт (исполнение 2) Обозначение D S К L Диаметр фрезы SB0825 13 6 8 25 М08 X 1.25 040 SB1025 16 8 10 25 М10 х 1.50 050063 SB1035 16 8 10 35 М10 х 1.50 05Q063(hRM) SB1230 18 10 12 30 М12 X 1.75 080 SB1245 18 10 12 45 М12 х 1.75 08O(HRM) SB1630 24 14 16 30 М16 х 20 0100 SB1645 24 14 16 45 М16 х 20 01OOO-FJWO SB2040 30 17 20 40 М20 х 25 0125 Специально для HRM; см. стр E107 0D 0d Обозначение Размеры мм Диаметр фрезы D L К S h d М12Х1.75 33 28 10 10 2 23 080 М16Х2 40 32 10 14 5 23 0100 М20Х2.5 50 40 14 17 5 27 0125 0160 E 216
