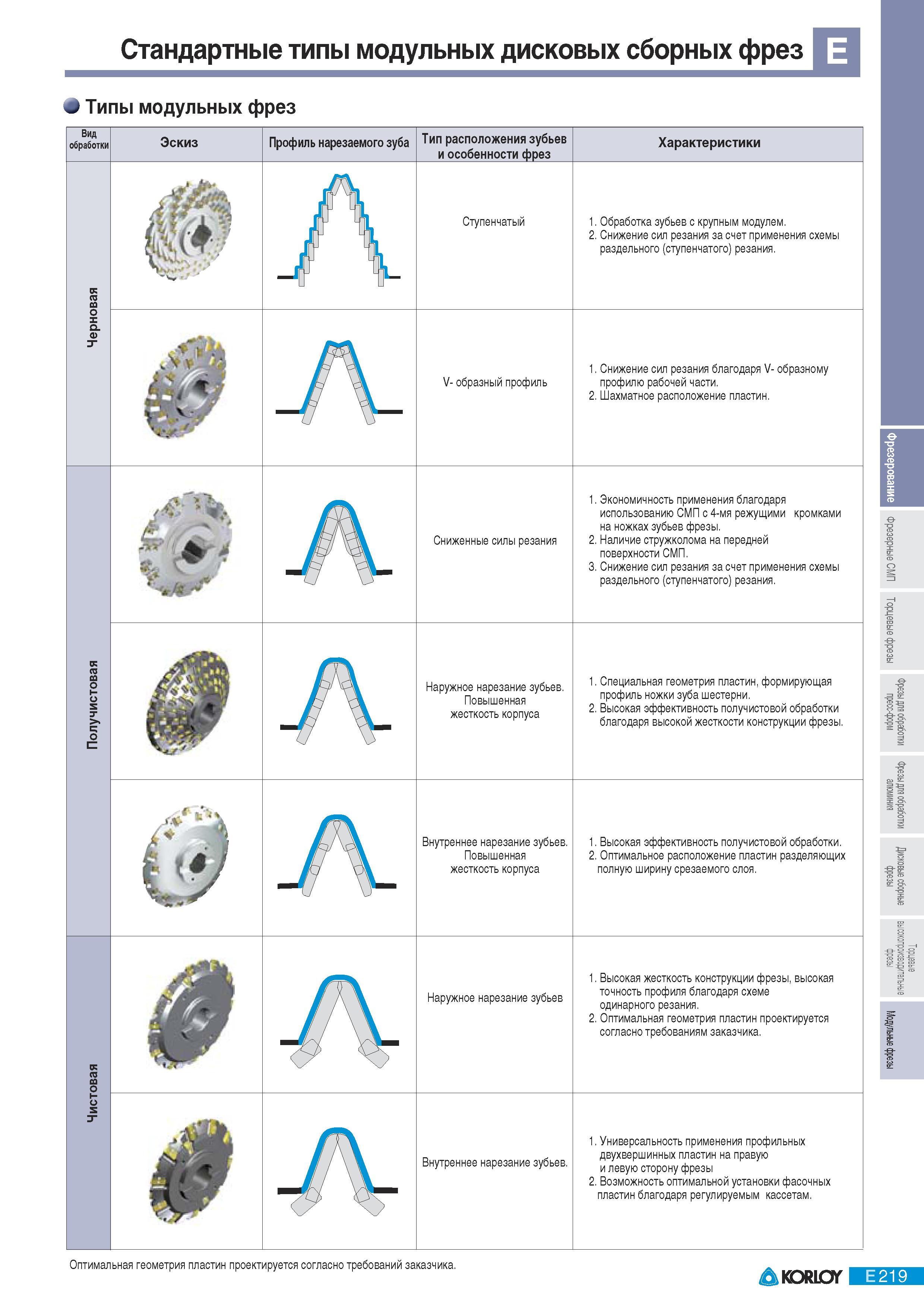

Иллюстрированное описание модульных дисковых сборных фрез Korloy с режущими сменными твердосплавными пластинами для чернового, получистового и чистового нарезания зубчатых колес Вид обработки Эскиз Профиль нарезаемого зуба Тип расположения зубьев и особенности фрез Характеристики Ступенчатый Обработка зубьев с крупным модулем. 2. Снижение сил резания за счет применения схемы раздельного (ступенчатого) резания. л. V- образный профиль 1. Снижение сил резания благодаря V- образному профилю рабочей части. 2. Шахматное расположение пластин. А Сниженные силы резания 1. Экономичность применения благодаря использованию СМП с 4-мя режущими кромками на ножках зубьев фрезы. 2. Наличие стружколома на передней поверхности СМП. 3. Снижение сил резания за счет применения схемы раздельного (ступенчатого) резания. Наружное нарезание зубьев Повышенная жесткость корпуса 1. Специальная геометрия пластин формирующая профиль ножки зуба шестерни. 2. Высокая эффективность получистовой обработки благодаря высокой жесткости конструкции фрезы. V Внутреннее нарезание зубьев Повышенная жесткость корпуса 1. Высокая эффективность получистовой обработки. 2. Оптимальное расположение пластин разделяющих полную ширину срезаемого слоя. 9 Наружное нарезание зубьев 1. Высокая жесткость конструкции фрезы высокая точность профиля благодаря схеме одинарного резания. 2. Оптимальная геометрия пластин проектируется согласно требованиям заказчика. А Внутреннее нарезание зубьев 1. Универсальность применения профильных двухвершинных пластин на правую и левую сторону фрезы 2. Возможность оптимальной установки фасочных пластин благодаря регулируемым кассетам. к га а о у О 8 &-Р К га а о Оптимальная геометрия пластин проектируется согласно требований заказчика KORLOY E 219 Типы модульных фрез Стандартные типы модульных дисковых сборных фрез
