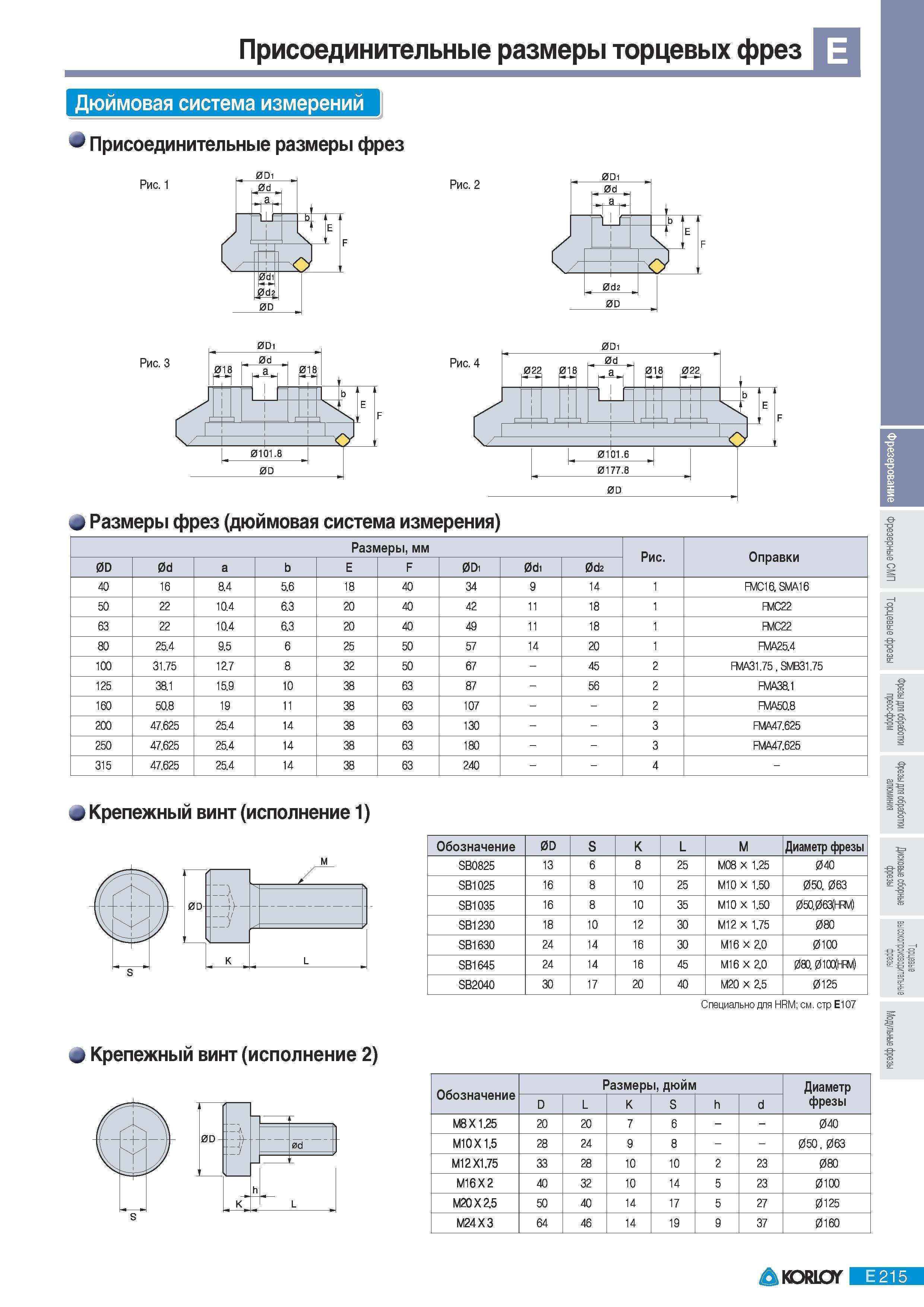

Присоединительные размеры торцевых фрез Дюймовая система измерений Присоединительные размеры фрез Рис. 1 Рис. 2 0D1 Размеры фрез (дюймовая система измерения) Размеры мм Рис. Оправки 0D 0d а Е F 0Di 0di 0d2 40 16 8.4 5.6 18 40 34 9 14 1 FMC16 SMA16 50 22 10.4 6.3 20 40 42 11 18 1 FMC22 63 22 10.4 6.3 20 40 49 11 18 1 FMC22 80 25.4 9.5 6 25 50 57 14 20 1 FMA25.4 100 31.75 127 8 32 50 67 - 45 2 FMA31.75 SMB31.75 125 38.1 15.9 10 38 63 87 - 56 2 FMA38.1 160 50.8 19 11 38 63 107 2 FMA50.8 200 47.625 25.4 14 38 63 130 3 FMA47.625 250 47.625 25.4 14 38 63 180 3 FMA47.625 315 47.625 25.4 14 38 63 240 4 - 81 Крепежный винт (исполнение 1) Обозначение 0D S К L Диаметр фрезы SB0825 13 6 8 25 М08 х 1.25 040 SB1025 16 8 10 25 М10 х 1.50 050 063 SB1035 16 8 10 35 М10 X 1.50 05O063(HRM) SB1230 18 10 12 30 М12 х 1.75 080 SB1630 24 14 16 30 М16 х 20 0100 SB1645 24 14 16 45 М16 х 20 080 01OO(HRM) SB2040 30 17 20 40 М20 х 25 0125 Специально для HRM; см. стр E107 Крепежный винт (исполнение 2) 0D- 1 0d h К L Обозначение Размеры дюйм Диаметр фрезы D L К S h d М8Х1.25 20 20 7 6 040 М10Х1.5 28 24 9 8 050. 063 М12Х1.75 33 28 10 10 2 23 080 М16Х2 40 32 10 14 5 23 0100 М20Х2.5 50 40 14 17 5 27 0125 М24ХЗ 64 46 14 19 9 37 0160 ОЮГ E 215
