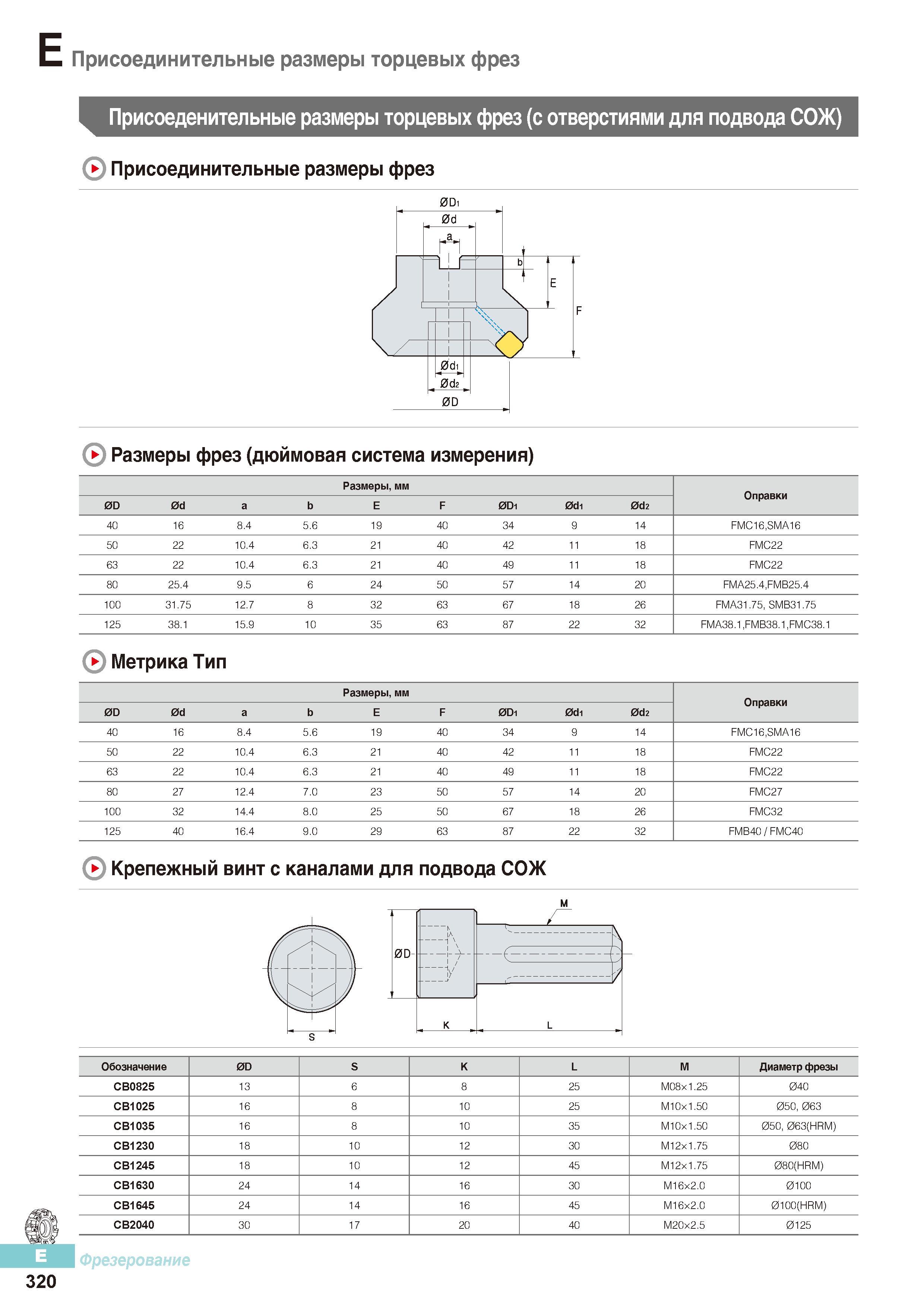

Присоединительные размеры торцевых фрез (дюймовая система измерения) 707 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E320
Присоединительные размеры торцевых фрез (дюймовая система измерения) Присоединительные размеры торцевых фрез (дюймовая система измерения) _ Размеры, мм Оправки 0D 0d a b E F 0Di 0di 0d2 40 16 8.4 5.6 19 40 34 9 14 FMC16,SMA16 50 22 10.4 6.3 21 40 42 11 18 FMC22 63 22 10.4 6.3 21 40 49 11 18 FMC22 80 25.4 9.5 6 24 50 57 14 20 FMA25.4,FMB25.4 100 31.75 12.7 8 32 63 67 18 26 FMA31.75, SMB31.75 125 38.1 15.9 10 35 63 87 22 32 FMA38.1,FMB38.1,FMC38.1 0 МетрикаТип Размеры, мм Оправки 0D 0d a b E F 0Di 0di 0d2 40 16 8.4 5.6 19 40 34 9 14 FMC16,SMA16 50 22 10.4 6.3 21 40 42 11 18 FMC22 63 22 10.4 6.3 21 40 49 11 18 FMC22 80 27 12.4 7.0 23 50 57 14 20 FMC27 100 32 14.4 8.0 25 50 67 18 26 FMC32 125 40 16.4 9.0 29 63 87 22 32 FMB40 / FMC40 0 Крепежный винт с каналами для подвода СОЖ К _L Обозначение 0D S K L M Диаметр фрезы CB0825 13 6 8 25 M08x1.25 040 CB1025 16 8 10 25 M10x1.50 050, 063 CB1035 16 8 10 35 M10x1.50 050, 063(HRM) CB1230 18 10 12 30 M12x1.75 080 CB1245 18 10 12 45 M12x1.75 080(HRM) CB1630 24 14 16 30 M16x2.0 0100 CB1645 24 14 16 45 M16x2.0 0100(HRM) CB2040 30 17 20 40 M20x2.5 0125 E Фрезерование 320 Присоединительные размеры фрез 0Di 0d .а -1 h Ь II Е 1 \ F \ 7 - 0di 0d2 0D 0 Размеры фрез
