Представленный в диаграмме оптимальный удовлетворительный и минимальный необходимый расход предназначен только для спиральных сверл Guhring Ratio тип

Представленный в диаграмме оптимальный удовлетворительный и минимальный необходимый расход предназначен только для спиральных сверл Guhring Ratio тип

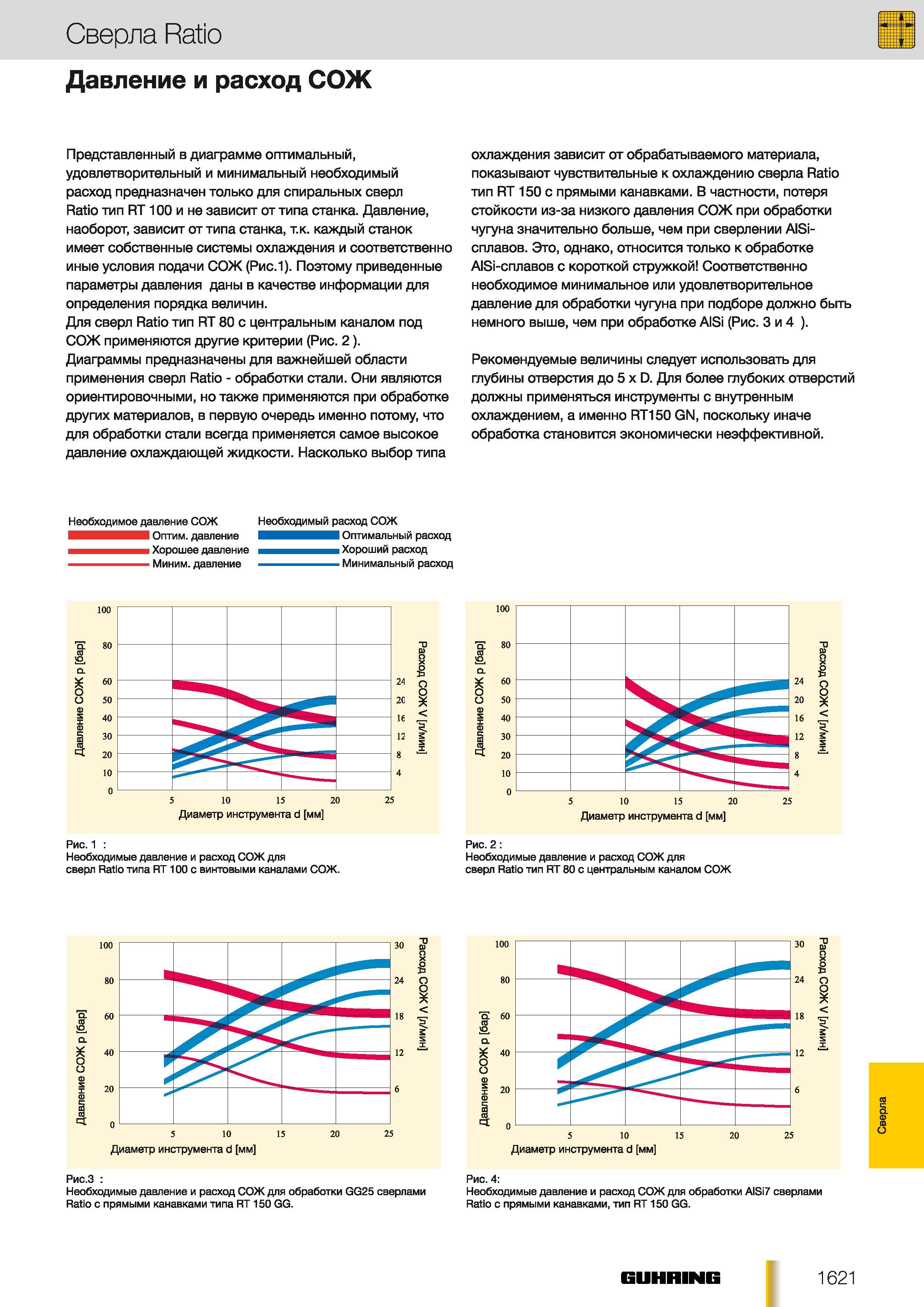

Представленный в диаграмме оптимальный удовлетворительный и минимальный необходимый расход предназначен только для спиральных сверл Guhring Ratio тип RT100 и не зависит от типа станка. Давление наоборот зависит от типа станка т.к. каждый станок имеет собственные системы охлаждения и соответственно иные условия подачи СОЖ (Рис.1). Поэтому приведенные параметры давления даны в качестве информации для определения порядка величин. Для сверл Ratio тип RT 80 с центральным каналом под СОЖ применяются другие критерии (Рис. 2). Диаграммы предназначены для важнейшей области применения сверл Ratio - обработки стали. Они являются ориентировочными но также применяются при обработке других материалов в первую очередь именно потому что для обработки стали всегда применяется самое высокое давление охлаждающей жидкости. Насколько выбор типа охлаждения зависит от обрабатываемого материала показывают чувствительные к охлаждению сверла Ratio тип RT 150 с прямыми канавками. В частности потеря стойкости из-за низкого давления СОЖ при обработки чугуна значительно больше чем при сверлении AlSi-сплавов. Это однако относится только к обработке AlSi-сплавов с короткой стружкой Соответственно необходимое минимальное или удовлетворительное давление для обработки чугуна при подборе должно быть немного выше чем при обработке AlSi (Рис. 3 и 4 ). Рекомендуемые величины следует использовать для глубины отверстия до 5 х D. Для более глубоких отверстий должны применяться инструменты с внутренным охлаждением а именно RT150 GN поскольку иначе обработка становится экономически неэффективной. Необходимое давление СОЖ Необходимый расход СОЖ Оптим. давление Оптимальный расход Хорошее давление Хороший расход Миним. давление --Минимальный расход 100 о 5 10 15 20 25 Диаметр инструмента d мм Рис. 1 Необходимые давление и расход СОЖ для сверл Ratio типа RT100 с винтовыми каналами СОЖ. 100 5 10 15 20 25 Диаметр инструмента d мм Рис. 2 Необходимые давление и расход СОЖ для сверл Ratio тип RT 80 с центральным каналом СОЖ 24 О i о. g О а О S Диаметр инструмента d мм Диаметр инструмента d мм Рис.З Необходимые давление и расход СОЖ для обработки GG25 сверлами Ratio с прямыми канавками типа RT 150 GG. Рис. 4 Необходимые давление и расход СОЖ для обработки AISi7 сверлами Ratio с прямыми канавками тип RT 150 GG. GUHRING 1621 Сверла Ratio Давление и расход СОЖ
