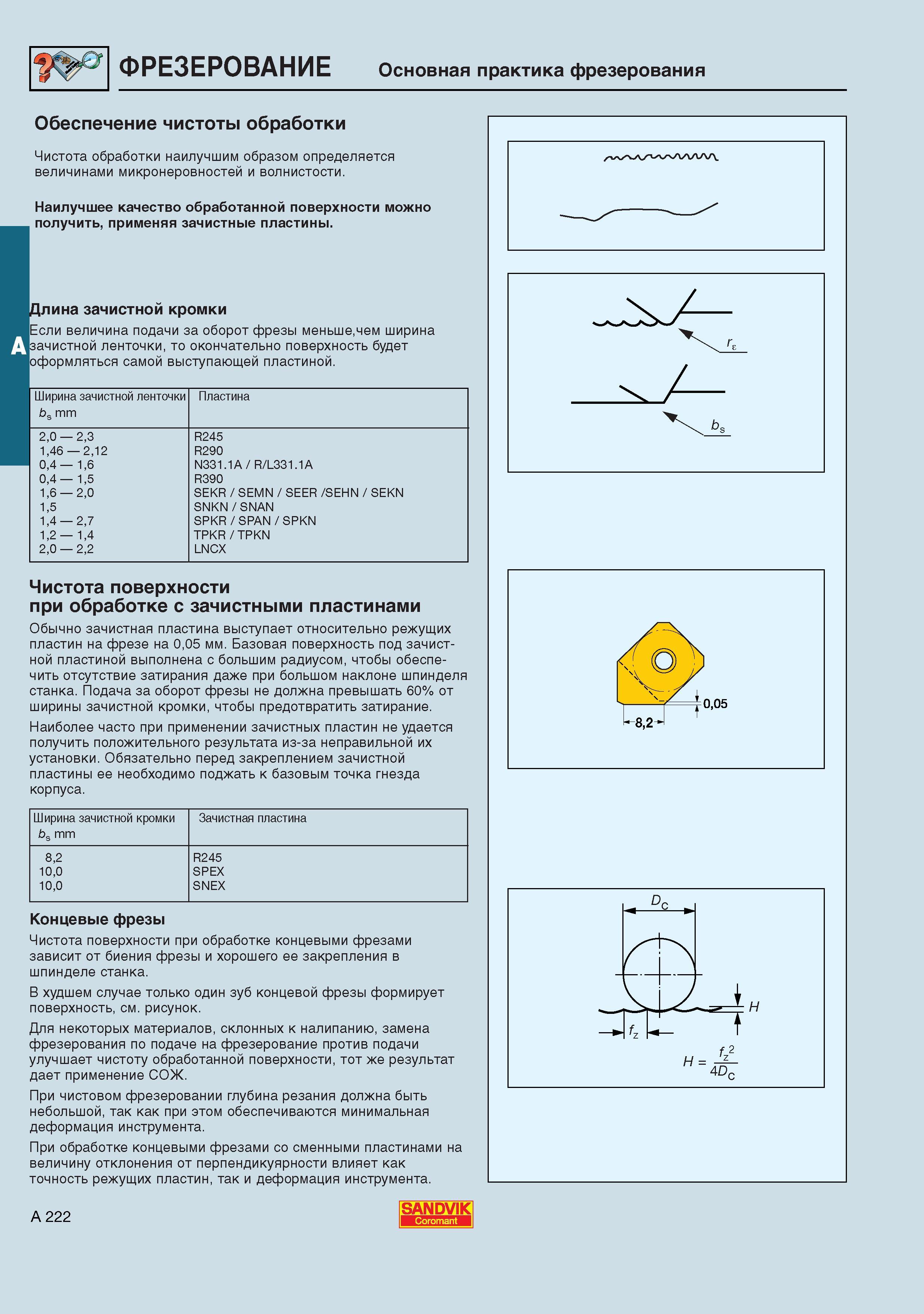

230 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.A222

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. A222 0230 Lab2u

Фрезерование на металлообрабатывающих фрезерных станках Основная практика фрезерования Обеспечение чистоты обработки Чистота обработки наилучшим образом определяется величинами микронеровностей и волнистости. Наилучшее качество обработанной поверхности можно получить применяя зачистные пластины. 1лина зачистнои кромки Если величина подачи за оборот фрезы меньшечем ширина зачистной ленточки то окончательно поверхность будет оформляться самой выступающей пластиной. Ширина зачистной ленточки bs mm Пластина 2.0 23 146 212 04 16 04 15 16 20 15 14 27 12 14 2.0 22 R245 R290 N331.1A R L331.1A R390 SEKR SEMN SEER SEHN SEKN SNKN SNAN SPKR SPAN SPKN TPKR TPKN LNCX Чистота поверхности при обработке с зачистными пластинами Обычно зачистная пластина выступает относительно режущих пластин на фрезе на 005 мм. Базовая поверхность под зачистной пластиной выполнена с большим радиусом чтобы обеспечить отсутствие затирания даже при большом наклоне шпинделя станка. Подача за оборот фрезы не должна превышать 60% от ширины зачистной кромки чтобы предотвратить затирание. Наиболее часто при применении зачистных пластин не удается получить положительного результата из-за неправильной их установки. Обязательно перед закреплением зачистной пластины ее необходимо поджать к базовым точка гнезда корпуса. Ширина зачистной кромки Зачистная пластина bs mm 82 R245 100 SPEX 100 SNEX Концевые фрезы Чистота поверхности при обработке концевыми фрезами зависит от биения фрезы и хорошего ее закрепления в шпинделе станка. В худшем случае только один зуб концевой фрезы формирует поверхность см. рисунок. Для некоторых материалов склонных к налипанию замена фрезерования по подаче на фрезерование против подачи улучшает чистоту обработанной поверхности тот же результат дает применение СОЖ. При чистовом фрезеровании глубина резания должна быть небольшой так как при этом обеспечиваются минимальная деформация инструмента. При обработке концевыми фрезами CoroTurn сменными пластинами на величину отклонения от перпендикуярности влияет как точность режущих пластин так и деформация инструмента. A 222 SANDVIK
