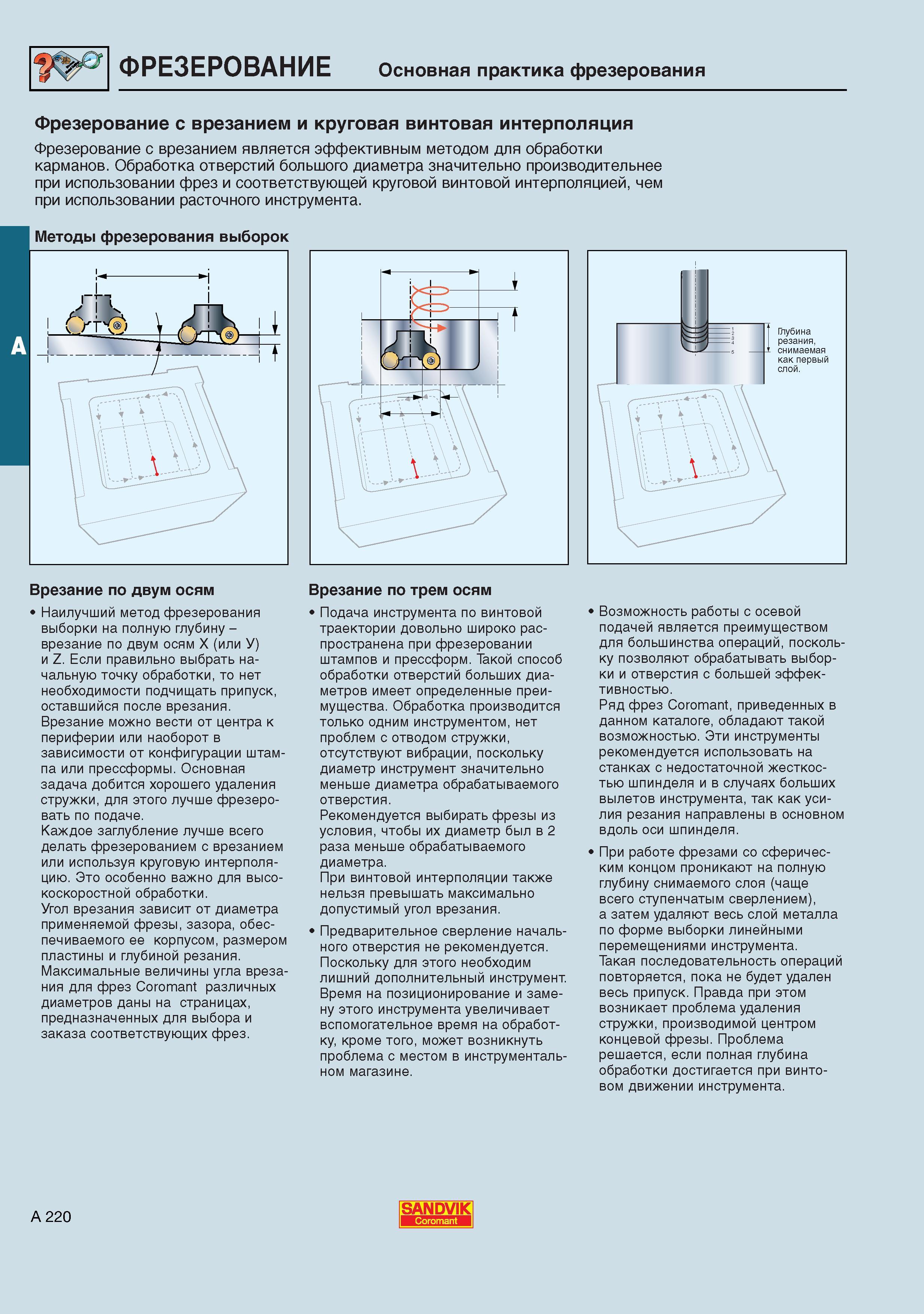

228 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.A220

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. A220 0228 Lab2u

Фрезерование на металлообрабатывающих фрезерных станках Основная практика фрезерования Фрезерование с врезанием и круговая винтовая интерполяция Фрезерование с врезанием является эффективным методом для обработки карманов. Обработка отверстий большого диаметра значительно производительнее при использовании фрез и соответствующей круговой винтовой интерполяцией чем при использовании расточного инструмента. Методы фрезерования выборок Врезание по двум осям Наилучший метод фрезерования выборки на полную глубину -врезание по двум осям Х (или У) и Z. Если правильно выбрать начальную точку обработки то нет необходимости подчищать припуск оставшийся после врезания. Врезание можно вести от центра к периферии или наоборот в зависимости от конфигурации штампа или прессформы. Основная задача добится хорошего удаления стружки для этого лучше фрезеровать по подаче. Каждое заглубление лучше всего делать фрезерованием с врезанием или используя круговую интерполяцию. Это особенно важно для высокоскоростной обработки. Угол врезания зависит от диаметра применяемой фрезы зазора обеспечиваемого ее корпусом размером пластины и глубиной резания. Максимальные величины угла врезания для фрез Coromant различных диаметров даны на страницах предназначенных для выбора и заказа соответствующих фрез. Врезание по трем осям Подача инструмента по винтовой траектории довольно широко распространена при фрезеровании штампов и прессформ. Такой способ обработки отверстий больших диаметров имеет определенные преимущества. Обработка производится только одним инструментом нет проблем с отводом стружки отсутствуют вибрации поскольку диаметр инструмент значительно меньше диаметра обрабатываемого отверстия. Рекомендуется выбирать фрезы из условия чтобы их диаметр был в 2 раза меньше обрабатываемого диаметра. При винтовой интерполяции также нельзя превышать максимально допустимый угол врезания. Предварительное сверление начального отверстия не рекомендуется. Поскольку для этого необходим лишний дополнительный инструмент. Время на позиционирование и замену этого инструмента увеличивает вспомогательное время на обработку кроме того может возникнуть проблема с местом в инструментальном магазине. Возможность работы с осевой подачей является преимуществом для большинства операций поскольку позволяют обрабатывать выборки и отверстия с большей эффективностью. Ряд фрез Coromant приведенных в данном каталоге обладают такой возможностью. Эти инструменты рекомендуется использовать на станках с недостаточной жесткостью шпинделя и в случаях больших вылетов инструмента так как усилия резания направлены в основном вдоль оси шпинделя. При работе фрезами CoroTurn сферическим концом проникают на полную глубину снимаемого слоя (чаще всего ступенчатым сверлением) а затем удаляют весь слой металла по форме выборки линейными перемещениями инструмента. Такая последовательность операций повторяется пока не будет удален весь припуск. Правда при этом возникает проблема удаления стружки производимой центром концевой фрезы. Проблема решается если полная глубина обработки достигается при винтовом движении инструмента. A 220 SANDVIK Coromant
