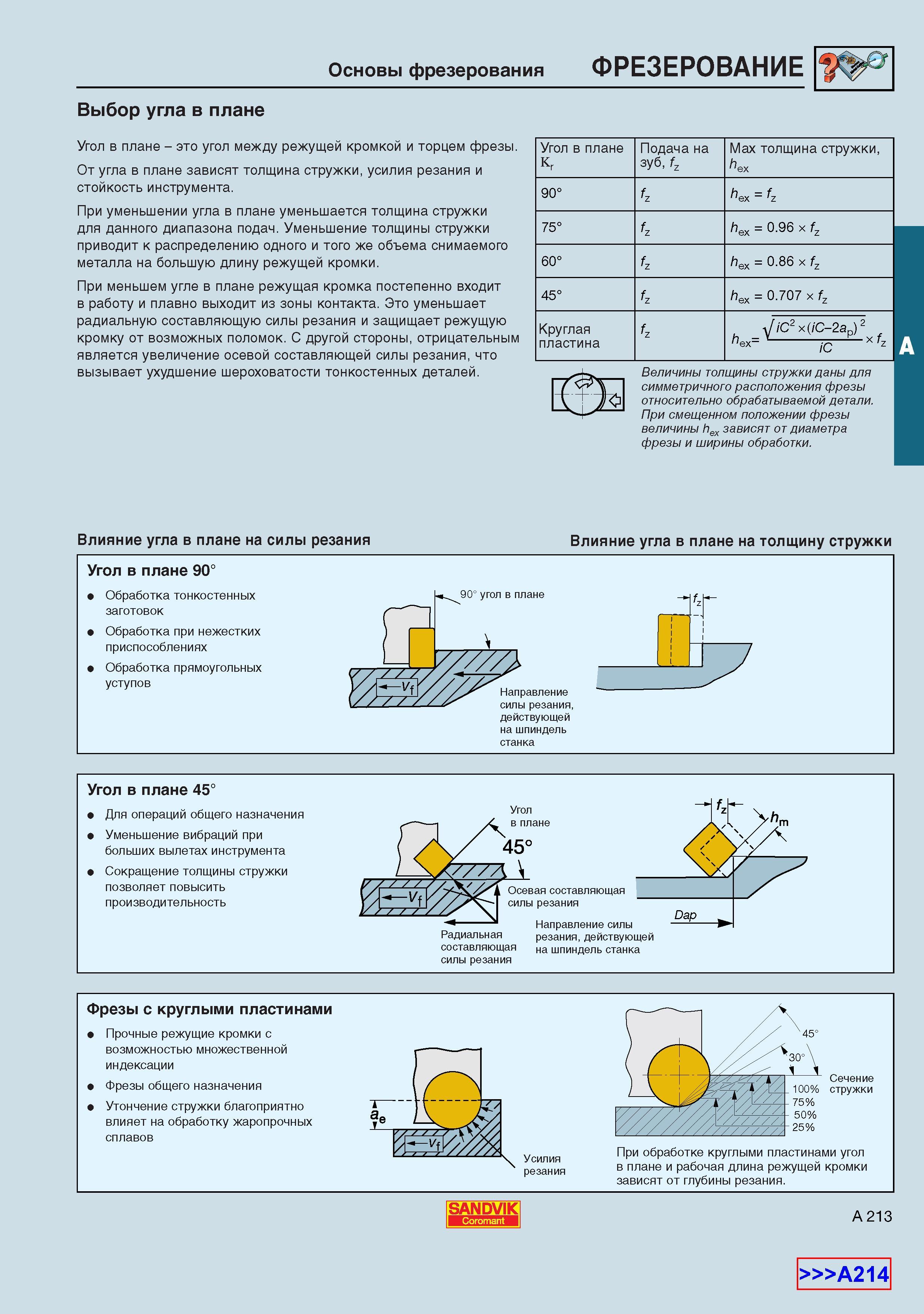

Основы фрезерования Фрезерование на металлообрабатывающих фрезерных станках Выбор угла в плане Угол в плане - это угол между режущей кромкой и торцем фрезы. От угла в плане зависят толщина стружки усилия резания и стойкость инструмента. При уменьшении угла в плане уменьшается толщина стружки для данного диапазона подач. Уменьшение толщины стружки приводит к распределению одного и того же объема снимаемого металла на большую длину режущей кромки. При меньшем угле в плане режущая кромка постепенно входит в работу и плавно выходит из зоны контакта. Это уменьшает радиальную составляющую силы резания и защищает режущую кромку от возможных поломок. С другой стороны отрицательным является увеличение осевой составляющей силы резания что вызывает ухудшение шероховатости тонкостенных деталей. Угол в плане Kr Подача на зуб fz Мах толщина стружки hex 9 hex fN о hex 0.96 x fz 6 fz hex 0.86 x fz о ''t fz hex 0.707 x f Круглая пластина u jiC2 x(iC-2ap2 hex с x f Величины толщины стружки даны для симметричного расположения фрезы относительно обрабатываемой детали. При смещенном положении фрезы величины hex зависят от диаметра фрезы и ширины обработки. Влияние угла в плане на силы резания Влияние угла в плане на толщину стружки Угол в плане 90 Обработка тонкостенных заготовок Обработка при нежестких приспособлениях Обработка прямоугольных уступов на шпиндель станка Угол в плане 45 Для операций общего назначения Уменьшение вибраций при больших вылетах инструмента Сокращение толщины стружки позволяет повысить производительность Угол в плане Осевая составляющая силы резания Радиальная составляющая силы резания Направление силы резания действующей на шпиндель станка N V" Dap Фрезы с круглыми пластинами Прочные режущие кромки с возможностью множественной индексации Фрезы общего назначения Утончение стружки благоприятно влияет на обработку жаропрочных сплавов Сечение 100% стружки 75% 50% 25% При обработке круглыми пластинами угол в плане и рабочая длина режущей кромки зависят от глубины резания. SANDVIK A 213 А214
