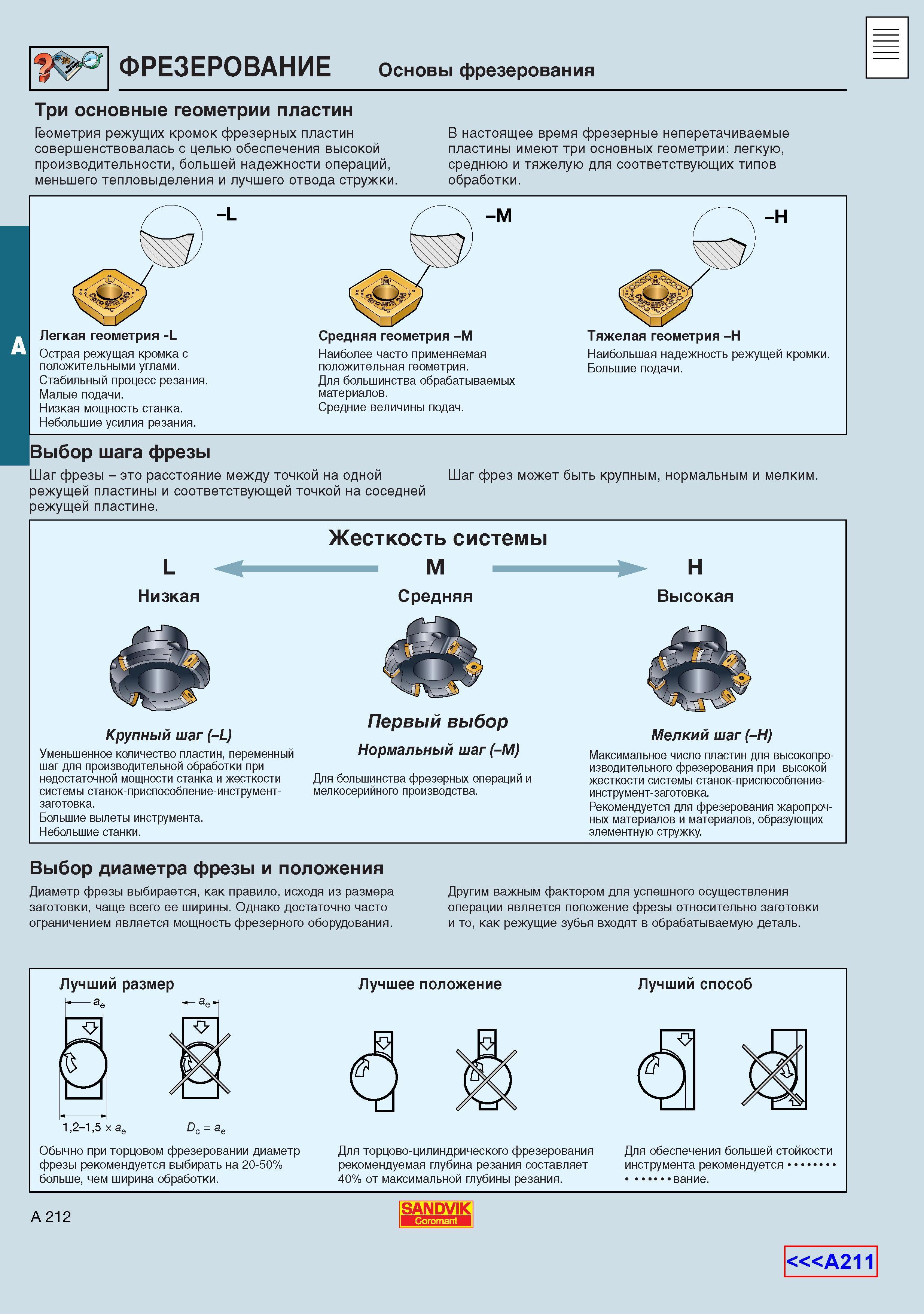

220 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.A212

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. A212 0220 Lab2u

Фрезерование на металлообрабатывающих фрезерных станках Основы фрезерования Три основные геометрии пластин еометрия режущих кромок фрезерных пластин совершенствовалась с целью обеспечения высокой производительности большей надежности операций меньшего тепловыделения и лучшего отвода стружки. В настоящее время фрезерные неперетачиваемые пластины имеют три основных геометрии легкую среднюю и тяжелую для соответствующих типов обработки. -L Острая режущая кромка с положительными углами. Стабильный процесс резания. Малые подачи. Низкая мощность станка. Небольшие усилия резания. Наиболее часто применяемая положительная геометрия. Для большинства обрабатываемых материалов. Средние величины подач. Большие подачи. Выбор шага фрезы Шаг фрезы - это расстояние между точкой на одной режущей пластины и соответствующей точкой на соседней режущей пластине. Шаг фрез может быть крупным нормальным и мелким. Жесткость системы М Средняя Н Высокая Крупный шаг (-L) Уменьшенное количество пластин переменный шаг для производительной обработки при недостаточной мощности станка и жесткости системы станок-приспособление-инструмент-заготовка. Большие вылеты инструмента. Небольшие станки. Первый выбор Нормальный шаг (-М) Для большинства фрезерных операций и мелкосерийного производства Мелкий шаг (-Н) Максимальное число пластин для высокопроизводительного фрезерования при высокой жесткости системы станок-приспособление-инструмент-заготовка. Рекомендуется для фрезерования жаропрочных материалов и материалов образующих элементную стружку. Выбор диаметра фрезы и положения Диаметр фрезы выбирается как правило исходя из размера заготовки чаще всего ее ширины. Однако достаточно часто ограничением является мощность фрезерного оборудования. Другим важным фактором для успешного осуществления операции является положение фрезы относительно заготовки и то как режущие зубья входят в обрабатываемую деталь. Лучший размер -а Лучшее положение Лучший способ 12-15 х а Dr. ав Обычно при торцовом фрезеровании диаметр фрезы рекомендуется выбирать на 20-50% больше чем ширина обработки. Для торцово-цилиндрического фрезерования рекомендуемая глубина резания составляет 40% от максимальной глубины резания. Для обеспечения большей стойкости инструмента рекомендуется вание. А 212 SANDVIK А211
