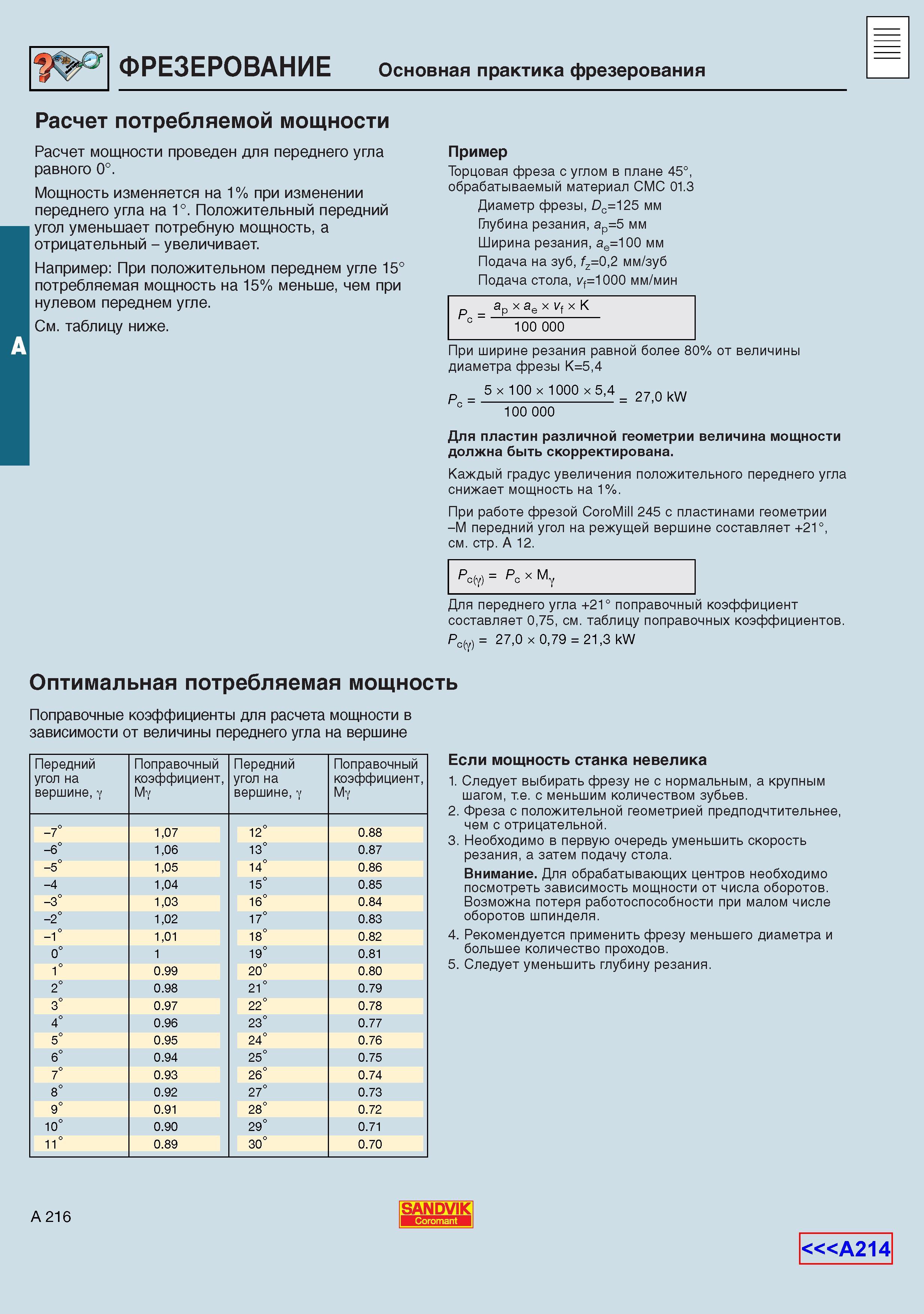

Фрезерование на металлообрабатывающих фрезерных станках Основная практика фрезерования Расчет потребляемой мощности Расчет мощности проведен для переднего угла равного 0. Мощность изменяется на 1% при изменении переднего угла на 1. Положительный передний угол уменьшает потребную мощность а отрицательный - увеличивает. Например При положительном переднем угле 15 потребляемая мощность на 15% меньше чем при нулевом переднем угле. См. таблицу ниже. Пример Торцовая фреза с углом в плане 45 обрабатываемый материал СМС 01.3 Диаметр фрезы Dc125 мм Глубина резания ap5 мм Ширина резания ae100 мм Подача на зуб fz02 мм/зуб Подача стола vf1000 мм/мин Pc ap х ae х Vf x K 100 000 При ширине резания равной более 80% от величины диаметра фрезы К54 Pc 5 х 100 х 1000 х 54 100 000 270 kW Для пластин различной геометрии величина мощности должна быть скорректирована. Каждый градус увеличения положительного переднего угла снижает мощность на 1%. При работе фрезой CoroMill 245 с пластинами геометрии -М передний угол на режущей вершине составляет +21 см. стр. А 12. Pc(g) Pc х Mg Для переднего угла +21 поправочный коэффициент составляет 075 см. таблицу поправочных коэффициентов. Pc(g) 270 х 079 213 kW Оптимальная потребляемая мощность Поправочные коэффициенты для расчета мощности в зависимости от величины переднего угла на вершине Передний угол на вершине g Поправочный коэффициент Mg Передний угол на вершине g Поправочный коэффициент Mg -7 107 12 0.88 -6 106 13 0.87 -5 105 14 0.86 -4 104 15 0.85 -3 103 16 0.84 -2 102 17 0.83 -1 101 18 0.82 0 1 19 0.81 1 0.99 2 0.80 2 0.98 21 0.79 3 0.97 2 2 о 0.78 4 0.96 3 2 0.77 5 0.95 2 о 0.76 6 0.94 25 0.75 7 0.93 6 2 0.74 8 0.92 27 0.73 9 0.91 2 о 0.72 10 0.90 2 о 0.71 11 0.89 3 0.70 Если мощность станка невелика 1. Следует выбирать фрезу не с нормальным а крупным шагом т.е. с меньшим количеством зубьев. 2. Фреза с положительной геометрией предподчтительнее чем с отрицательной. 3. Необходимо в первую очередь уменьшить скорость резания а затем подачу стола. Внимание. Для обрабатывающих центров необходимо посмотреть зависимость мощности от числа оборотов. Возможна потеря работоспособности при малом числе оборотов шпинделя. 4. Рекомендуется применить фрезу меньшего диаметра и большее количество проходов. 5. Следует уменьшить глубину резания. A 216 SANDVIK А214
