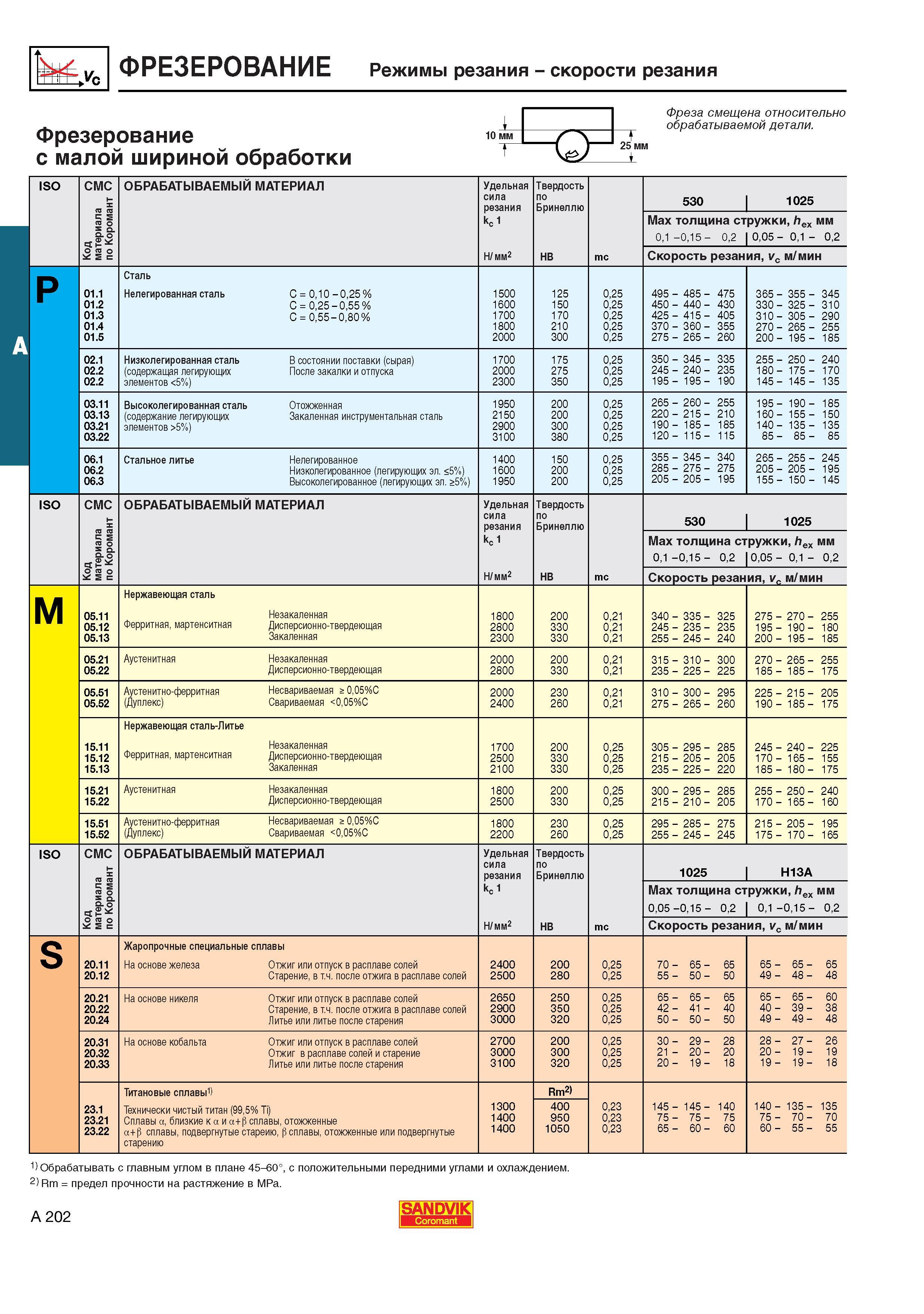

210 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.A202

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. A202 0210 Lab2u

Фрезерование на металлообрабатывающих фрезерных станках Режимы резания Скорости резания Фрезерование с малой шириной обработки 10 мм 25 мм W L Фреза смещена относительно обрабатываемой детали. ISO CMC ОБРАБАТЫВАЕМЫЙ МАТЕРИАЛ Удельная сила резания kc 1 Твердость по Бринеллю 530 1025 Мах толщина стружки hex мм 01 -015 - 02 005 - 01 - 02 Н мм2 HB mc Скорость резания vc м/мин P 01.1 01.2 01.3 01.4 01.5 Сталь Нелегированная сталь C 010-025% С 025-055% С 055-080% 1500 1600 1700 1800 2000 125 150 170 210 300 025 025 025 025 025 495 - 485 - 475 450 - 440 - 430 425 - 415 - 405 370 - 360 - 355 275 - 265 - 260 365 - 355 - 345 330 - 325 - 310 310 - 305 - 290 270 - 265 - 255 200 - 195 - 185 02.1 02.2 02.2 Низколегированная сталь (содержащая легирующих элементов 5%) В состоянии поставки (сырая) После закалки и отпуска 1700 2000 2300 175 275 350 025 025 025 350 - 345 - 335 245 - 240 - 235 195 - 195 - 190 255 - 250 - 240 180 - 175 - 170 145 - 145 - 135 03.11 03.13 03.21 03.22 Высоколегированная сталь (содержание легирующих элементов 5%) Отожженная Закаленная инструментальная сталь 1950 2150 2900 3100 200 200 300 380 025 025 025 025 265 - 260 - 255 220 - 215 - 210 190 - 185 - 185 120 - 115 - 115 195 - 190 - 185 160 - 155 - 150 140 - 135 - 135 85 - 85 - 85 06.1 Стальное литье Нелегированное 1400 150 025 355 - 345 - 340 285 - 275 - 275 205 - 205 - 195 265 - 255 - 245 06.2 06.3 Низколегированное (легирующих эл. 5%) Высоколегированное (легирующих эл. 5%) 1600 1950 200 200 025 025 205 - 205 - 195 155 - 150 - 145 ISO CMC ОБРАБАТЫВАЕМЫЙ МАТЕРИАЛ Удельная сила резания kc 1 Твердость по Бринеллю 530 1025 Мах толщина стружки hex мм 01 -015 - 02 005 - 01 - 02 Н мм2 HB mc Скорость резания vc м/мин M 05.11 05.12 05.13 Нержавеющая сталь Ферритная мартенситная Незакаленная Дисперсионно-твердеющая Закаленная 1800 2800 2300 200 330 330 021 021 021 340 - 335 - 325 245 - 235 - 235 255 - 245 - 240 275 - 270 - 255 195 - 190 - 180 200 - 195 - 185 05.21 05.22 Аустенитная Незакаленная Дисперсионно-твердеющая 2000 2800 200 330 021 021 315 - 310 - 300 235 - 225 - 225 270 - 265 - 255 185 - 185 - 175 05.51 05.52 Аустенитно-ферритная (Дуплекс) Несвариваемая 005%С Свариваемая 005%С 2000 2400 230 260 021 021 310 - 300 - 295 275 - 265 - 260 225 - 215 - 205 190 - 185 - 175 15.11 15.12 15.13 Нержавеющая сталь-Литье Ферритная мартенситная Незакаленная Дисперсионно-твердеющая Закаленная 1700 2500 2100 200 330 330 025 025 025 305 - 295 - 285 215 - 205 - 205 235 - 225 - 220 245 - 240 - 225 170 - 165 - 155 185 - 180 - 175 15.21 15.22 Аустенитная Незакаленная Дисперсионно-твердеющая 1800 2500 200 330 025 025 300 - 295 - 285 215 - 210 - 205 255 - 250 - 240 170 - 165 - 160 15.51 15.52 Аустенитно-ферритная (Дуплекс) Несвариваемая 005%С Свариваемая 005%C 1800 2200 230 260 025 025 295 - 285 - 275 255 - 245 - 245 215 - 205 - 195 175 - 170 - 165 ISO CMC ОБРАБАТЫВАЕМЫЙ МАТЕРИАЛ Удельная сила резания Твердость по Бринеллю 1025 H13A kc 1 Мах толщина стружки hex мм 005 -015 - 02 01 -015 - 02 Н мм2 HB mc Скорость резания vc м/мин S 20.11 20.12 Жаропрочные специальные сплавы На основе железа Отжиг или отпуск в расплаве солей Старение в т.ч. после отжига в расплаве солей 2400 2500 200 280 025 025 70 - 65 - 65 55 - 50 - 50 65 - 65 - 65 49 - 48 - 48 20.21 20.22 20.24 На основе никеля Отжиг или отпуск в расплаве солей Старение в т.ч. после отжига в расплаве солей Литье или литье после старения 2650 2900 3000 250 350 320 025 025 025 65 - 65 - 65 42 - 41 - 40 50 - 50 - 50 65 - 65 - 60 40 - 39 - 38 49 - 49 - 48 20.31 20.32 20.33 На основе кобальта Отжиг или отпуск в расплаве солей Отжиг в расплаве солей и старение Литье или литье после старения 2700 3000 3100 200 300 320 025 025 025 30 - 29 - 28 21 - 20 - 20 20 - 19 - 18 28 - 27 - 26 20 - 19 - 19 19 - 19 - 18 Титановые сплавы 1) Rm2) 23.1 23.21 23.22 Технически чистый титан (995% Ti) Сплавы а близкие к а и a+b сплавы отожженные а+b сплавы подвергнутые стареию b сплавы отожженные или подвергнутые старению 1300 1400 1400 400 950 1050 023 023 023 145 - 145 - 140 75 - 75 - 75 65 - 60 - 60 140 - 135 - 135 75 - 70 - 70 60 - 55 - 55 Обрабатывать с главным углом в плане 45-60 с положительными передними углами и охлаждением. 2) Rm предел прочности на растяжение в MPa. A 202 SANDVIK
