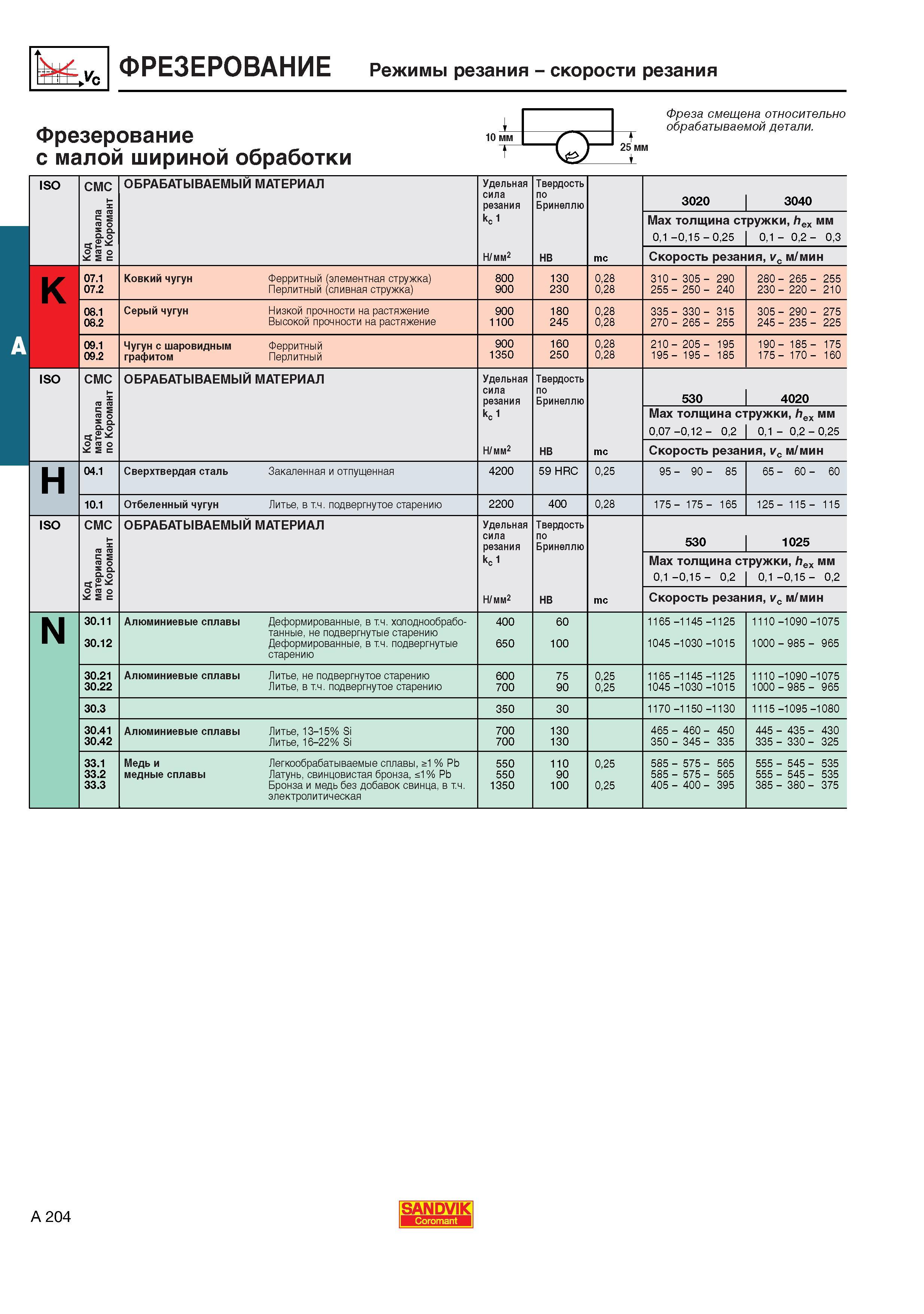

212 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.A204

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. A204 0212 Lab2u

Фрезерование на металлообрабатывающих фрезерных станках Режимы резания Скорости резания Фрезерование с малой шириной обработки 10 мм сн 25 мм Фреза смещена относительно обрабатываемой детали. ISO CMC ОБРАБАТЫВАЕМЫЙ материал Удельная сила резания Твердость по Бринеллю 3020 3040 kc 1 Мах толщина стружки hex мм 01 -015 - 025 01 - 02 - 03 Н мм2 HB mc Скорость резания vc м/мин K 07.1 07.2 Ковкий чугун Ферритный (элементная стружка) Перлитный (сливная стружка) 800 900 130 230 028 028 310 - 305 - 290 255 - 250 - 240 280 - 265 - 255 230 - 220 - 210 08.1 08.2 Серый чугун Низкой прочности на растяжение Высокой прочности на растяжение 900 1100 180 245 028 028 335 - 330 - 315 270 - 265 - 255 305 - 290 - 275 245 - 235 - 225 09.1 09.2 Чугун с шаровидным графитом Ферритный Перлитный 900 1350 160 250 028 028 210 - 205 - 195 195 - 195 - 185 190 - 185 - 175 175 - 170 - 160 ISO CMC ОБРАБАТЫВАЕМЫЙ МАТЕРИАЛ Удельная сила резания Твердость по Бринеллю 530 4020 kc1 Мах толщина стружки hex мм 007 -012 - 02 01 -02 -025 Н мм2 HB mc Скорость резания vc м/мин H 04.1 Сверхтвердая сталь Закаленная и отпущенная 4200 59 HRC 025 95 - 90 - 85 65 - 60 - 60 10.1 Отбеленный чугун Литье в т.ч. подвергнутое старению 2200 400 028 175 - 175 - 165 125 - 115 - 115 ISO CMC H ОБРАБАТЫВАЕМЫЙ МАТЕРИАЛ Удельная сила резания Твердость по Бринеллю 530 1025 kc 1 Мах толщина стружки hex мм 01 -015 - 02 01 -015 - 02 Н мм2 HB mc Скорость резания vc м/мин N 30.11 30.12 Алюминиевые сплавы Деформированные в т.ч. холоднообрабо-танные не подвергнутые старению Деформированные в т.ч. подвергнутые старению 400 650 60 100 1165 -1145 -1125 1045 -1030 -1015 1110 -1090-1075 1000 - 985 - 965 30.21 30.22 Алюминиевые сплавы Литье не подвергнутое старению Литье в т.ч. подвергнутое старению 600 700 75 90 025 025 1165 -1145 -1125 1045 -1030 -1015 1110 -1090-1075 1000 - 985 - 965 30.3 350 30 1170 -1150 -1130 1115 -1095-1080 30.41 30.42 Алюминиевые сплавы Литье 13-15% Si Литье 16-22% Si 700 700 130 130 465 - 460 - 450 350 - 345 - 335 445 - 435 - 430 335 - 330 - 325 33.1 33.2 33.3 Медь и медные сплавы Легкообрабатываемые сплавы 1 % Pb Латунь свинцовистая бронза 1% Pb Бронза и медь без добавок свинца в т.ч. электролитическая 550 550 1350 110 90 100 025 025 585 - 575 - 565 585 - 575 - 565 405 - 400 - 395 555 - 545 - 535 555 - 545 - 535 385 - 380 - 375 A 204 SANDVIK
