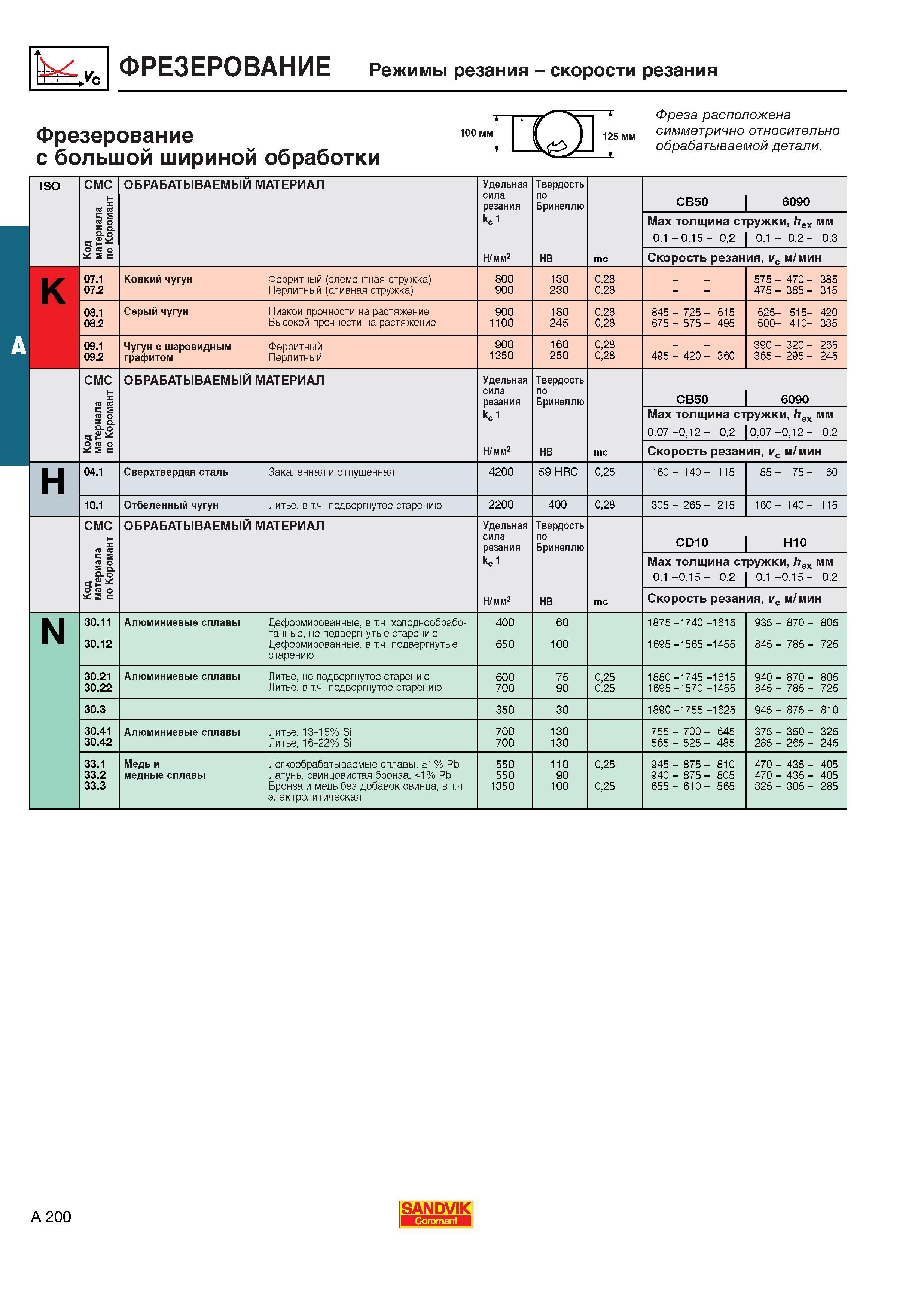

208 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.A200

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. A200 0208 Lab2u

Фрезерование на металлообрабатывающих фрезерных станках Режимы резания Скорости резания Фрезерование с большой шириной обработки 100 мм И- 125 мм 1 Фреза расположена симметрично относительно обрабатываемой детали. ISO Код C материала по Коромант ОБРАБАТЫВАЕМЫЙ материал Удельная сила резания Твердость по Бринеллю CB50 6090 kc 1 Мах толщина стружки hex мм 01 -015 - 02 01 - 02 - 03 Н мм2 HB mc Скорость резания vc м/мин K 07.1 07.2 Ковкий чугун Ферритный (элементная стружка) Перлитный (сливная стружка) 800 900 130 230 028 028 575 - 470 - 385 475 - 385 - 315 08.1 08.2 Серый чугун Низкой прочности на растяжение Высокой прочности на растяжение 900 1100 180 245 028 028 845 - 725 - 615 675 - 575 - 495 625- 515- 420 500- 410- 335 09.1 09.2 Чугун с шаровидным графитом Ферритный Перлитный 900 1350 160 250 028 028 495 - 420 - 360 390 - 320 - 265 365 - 295 - 245 CMC ОБРАБАТЫВАЕМЫЙ МАТЕРИАЛ Удельная сила резания Твердость по Бринеллю CB50 6090 kc 1 Мах толщина стружки hex мм 007 -012 - 02 007 -012 - 02 Н мм2 HB mc Скорость резания vc м/мин H 04.1 Сверхтвердая сталь Закаленная и отпущенная 4200 59 HRC 025 160 - 140 - 115 85 - 75 - 60 10.1 Отбеленный чугун Литье в т.ч. подвергнутое старению 2200 400 028 305 - 265 - 215 160 - 140 - 115 CMC ОБРАБАТЫВАЕМЫЙ МАТЕРИАЛ Удельная сила резания Твердость по Бринеллю CD10 H10 kc 1 Мах толщина стружки hex мм 01 -015 - 02 01 -015 - 02 Н мм2 HB mc Скорость резания vc м/мин N 30.11 30.12 Алюминиевые сплавы Деформированные в т.ч. холоднообрабо-танные не подвергнутые старению Деформированные в т.ч. подвергнутые старению 400 650 60 100 1875 -1740 -1615 1695 -1565 -1455 935 - 870 - 805 845 - 785 - 725 30.21 30.22 Алюминиевые сплавы Литье не подвергнутое старению Литье в т.ч. подвергнутое старению 600 700 75 90 025 025 1880 -1745 -1615 1695 -1570 -1455 940 - 870 - 805 845 - 785 - 725 30.3 350 30 1890 -1755 -1625 945 - 875 - 810 30.41 30.42 Алюминиевые сплавы Литье 13-15% Si Литье 16-22% Si 700 700 130 130 755 - 700 - 645 565 - 525 - 485 375 - 350 - 325 285 - 265 - 245 33.1 33.2 33.3 Медь и медные сплавы Легкообрабатываемые сплавы 1 % Pb Латунь свинцовистая бронза 1% Pb Бронза и медь без добавок свинца в т.ч. электролитическая 550 550 1350 110 90 100 025 025 945 - 875 - 810 940 - 875 - 805 655 - 610 - 565 470 - 435 - 405 470 - 435 - 405 325 - 305 - 285 A 200 SANDVIK Coromant
