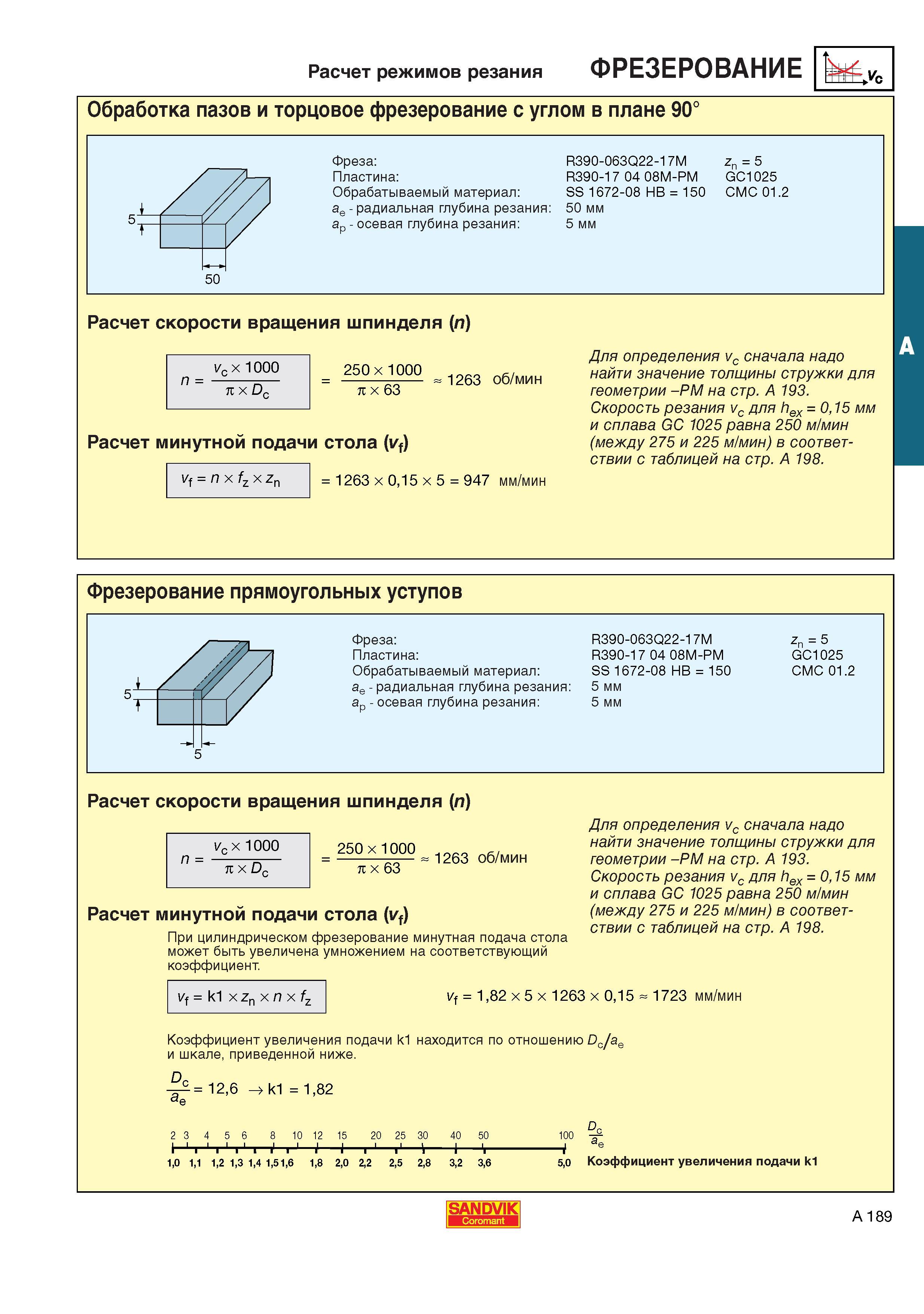

197 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.A189

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. A189 0197 Lab2u

Расчет режимов резания Фрезерование на металлообрабатывающих фрезерных станках Обработка пазов и торцовое фрезерование с углом в плане 90 Фреза Пластина Обрабатываемый материал ae - радиальная глубина резания ap - осевая глубина резания R390-063Q22-17M R390-17 04 08M-PM SS 1672-08 HB 150 50 мм 5 мм zn - 5 GC1025 CMC 01.2 50 Расчет скорости вращения шпинделя (п) 250х1000 %х 63 1263 об мин Расчет минутной подачи стола (vf) Vf n х fz x zn - 1263 x 015 x 5 - 947 мм/мин Для определения vc сначала надо найти значение толщины стружки для геометрии -РМ на стр. А 193. Скорость резания vc для hex 015 мм и сплава GC 1025 равна 250 м/мин (между 275 и 225 м мин) в соответствии с таблицей на стр. А 198. Фрезерование прямоугольных уступов Фреза Пластина Обрабатываемый материал ae - радиальная глубина резания ap - осевая глубина резания R390-063Q22-17M R390-17 04 08M-PM SS 1672-08 HB - 150 5 мм 5 мм zn - 5 GC1025 CMC 01.2 Расчет скорости вращения шпинделя (п) 250 х1000 %х 63 1263 об мин Расчет минутной подачи стола (vf) При цилиндрическом фрезерование минутная подача стола может быть увеличена умножением на соответствующий коэффициент. Для определения vc сначала надо найти значение толщины стружки для геометрии -РМ на стр. А 193. Скорость резания vc для hex 015 мм и сплава GC 1025 равна 250 м/мин (между 275 и 225 м мин) в соответствии с таблицей на стр. А 198. Vf - k1 х zn х n x fz Vf - 182 x 5 x 1263 x 015 1723 мм/мин Коэффициент увеличения подачи k1 находится по отношению Dc ae и шкале приведенной ниже. Dc - 126 - k1 - 182 ae 2 3 h 4 5 6 -4-' 10 12 IH i i r- 10 11 12 13 14 1516 18 20 22 20 25 30 40 J J i -H 50 L 100 r 25 28 32 36 4 e 50 Коэффициент увеличения подачи k1 SANDVIK A 189 5 5 5 D
