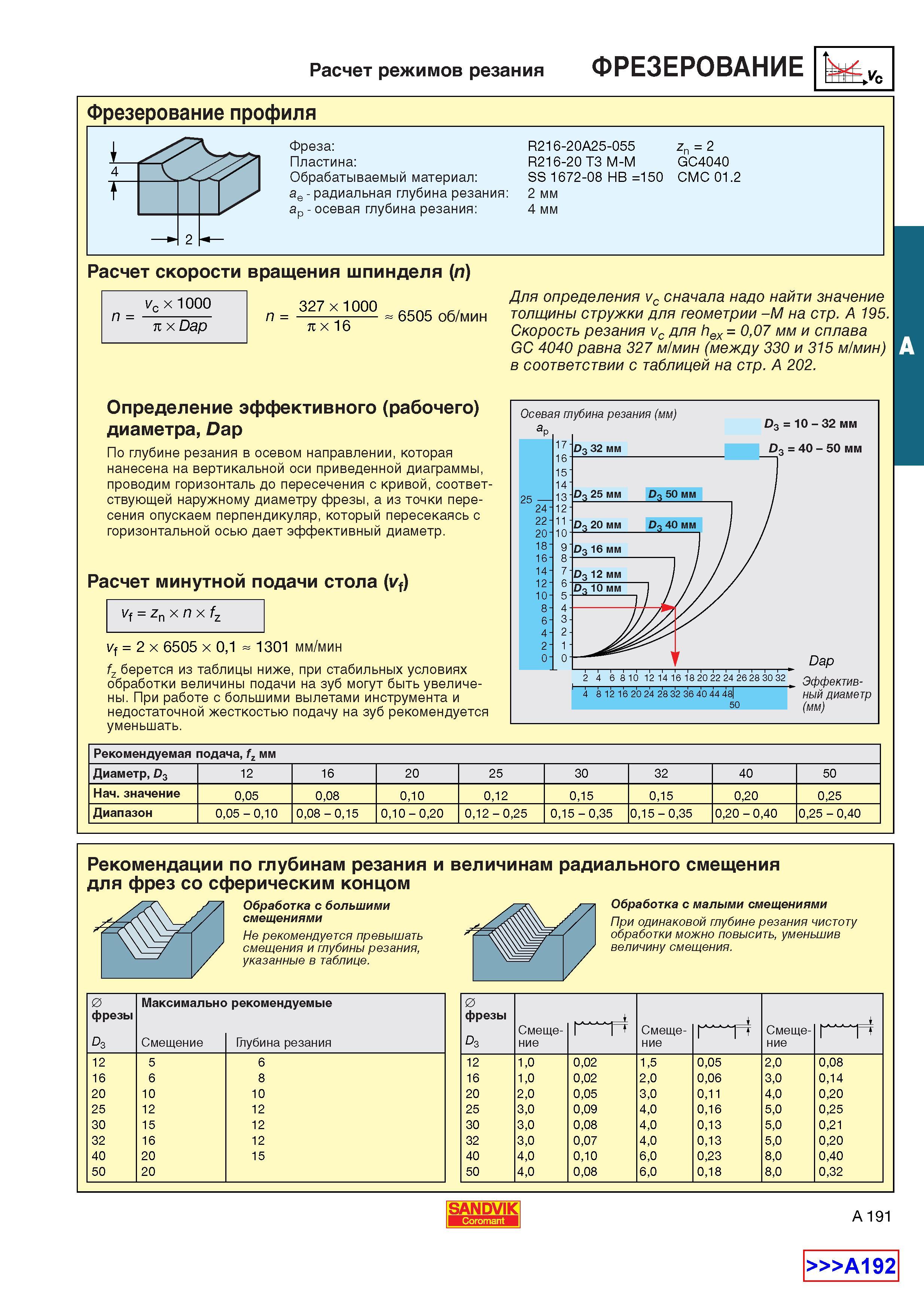

199 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.A191

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. A191 0199 Lab2u

Расчет режимов резания Фрезерование на металлообрабатывающих фрезерных станках Фрезерование профиля Фреза Пластина Обрабатываемый материал ae - радиальная глубина резания ap - осевая глубина резания R216-20A25-055 R216-20 T3 M-M SS 1672-08 HB 150 2 мм 4 мм zn 2 GC4040 CMC 01.2 Расчет скорости вращения шпинделя (п) n 327 х1000 %х 16 6505 об мин Для определения vc сначала надо найти значение толщины стружки для геометрии -М на стр. А 195. Скорость резания vc для hex 007 мм и сплава GC 4040 равна 327 м/мин (между 330 и 315 м мин) в соответствии с таблицей на стр. А 202. Определение эффективного (рабочего) диаметра Dap По глубине резания в осевом направлении которая нанесена на вертикальной оси приведенной диаграммы проводим горизонталь до пересечения с кривой соответствующей наружному диаметру фрезы а из точки пере-сения опускаем перпендикуляр который пересекаясь с горизонтальной осью дает эффективный диаметр. Расчет минутной подачи стола (vf) Vf zn х n x fz vf 2 x 6505 x 01 1301 мм/мин fz берется из таблицы ниже при стабильных условиях обработки величины подачи на зуб могут быть увеличены. При работе с большими вылетами инструмента и недостаточной жесткостью подачу на зуб рекомендуется уменьшать. Осевая глубина резания (мм) D3 32 мм D3 10 - 32 мм D3 40 - 50 мм 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 4 8 12 16 20 24 28 32 36 40 44 48 50 Dap Эффективный диаметр (мм) a p Рекомендуемая подача fz мм Диаметр D3 12 16 20 25 30 32 40 50 Нач. значение 005 008 010 012 015 015 020 025 Диапазон 005 - 010 008 - 015 010 - 020 012 - 025 015 - 035 015 - 035 020 - 040 025 - 040 Рекомендации по глубинам резания и величинам радиального смещения для фрез CoroTurn сферическим концом Обработка с большими смещениями Не рекомендуется превышать смещения и глубины резания указанные в таблице. Обработка с малыми смещениями При одинаковой глубине резания чистоту обработки можно повысить уменьшив величину смещения. 0 фрезы D3 Смеще- ние 1г Смеще- ние ГН Смеще- ние 12 10 002 15 005 20 008 16 10 002 20 006 30 014 20 20 005 30 011 40 020 25 30 009 40 016 50 025 30 30 008 40 013 50 021 32 30 007 40 013 50 020 40 40 010 60 023 80 040 50 40 008 60 018 80 032 0 фрезы Максимально рекомендуемые D3 Смещение Глубина резания 12 5 6 16 6 8 20 10 10 25 12 12 30 15 12 32 16 12 40 20 15 50 20 SANDVIK Coromant A 191 А192
