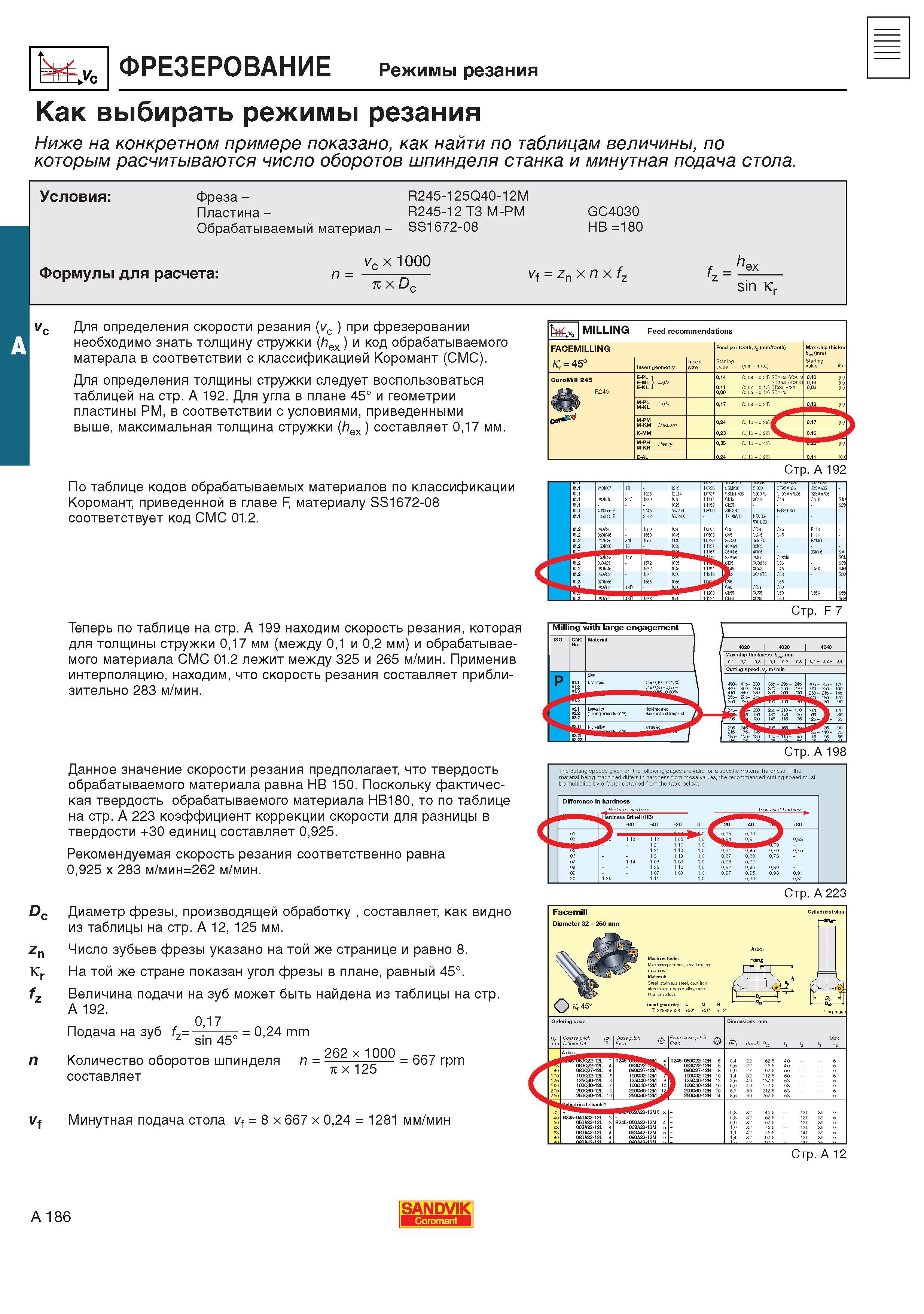

Фрезерование на металлообрабатывающих фрезерных станках Режимы резания Как выбирать режимы резания Ниже на конкретном примере показано как найти по таблицам величины по которым расчитываются число оборотов шпинделя станка и минутная подача стола. Условия Фреза -Пластина - Обрабатываемый материал R245-125Q40-12M R245-12 T3 M-PM SS1672-08 GC4030 HB 180 Формулы для расчета n vc х 1000 p х Dc Vf zn x n x fz 'ex sin Kr Dc zn К r n Для определения скорости резания (vc ) при фрезеровании необходимо знать толщину стружки (hex ) и код обрабатываемого матерала в соответствии с классификацией Коромант (СМС). Для определения толщины стружки следует воспользоваться таблицей на стр. А 192. Для угла в плане 45 и геометрии пластины РМ в соответствии с условиями приведенными выше максимальная толщина стружки (hex ) составляет 017 мм. По таблице кодов обрабатываемых материалов по классификации Коромант приведенной в главе F материалу SS1672-08 соответствует код СМС 01.2. Теперь по таблице на стр. А 199 находим скорость резания которая для толщины стружки 017 мм (между 01 и 02 мм) и обрабатываемого материала СМС 01.2 лежит между 325 и 265 м мин. Применив интерполяцию находим что скорость резания составляет приблизительно 283 м мин. Данное значение скорости резания предполагает что твердость обрабатываемого материала равна НВ 150. Поскольку фактическая твердость обрабатываемого материала НВ180 то по таблице на стр. А 223 коэффициент коррекции скорости для разницы в твердости +30 единиц составляет 0925. Рекомендуемая скорость резания соответственно равна 0925 х 283 м мин262 м мин. Диаметр фрезы производящей обработку составляет как видно из таблицы на стр. А 12 125 мм. Число зубьев фрезы указано на той же странице и равно 8. На той же стране показан угол фрезы в плане равный 45. Величина подачи на зуб может быть найдена из таблицы на стр. А 192. 017 Подача на зуб f z 024 mm sin 45 Количество оборотов шпинделя составляет .262 х1000 кх 125 667 rpm Vf Минутная подача стола vf 8 х 667 х 024 1281 мм/мин k c MILLING Feed recommendations FACEMILLING Feed per tooth f (mm tooth) hex (mmP Insert geometry sr ST19 (min- max) SJT9 (mi CoroMill 245 E-PL 1 E-ML Light E-KL J 014 (008 - 02 1) GC4030 GC3020 GC2040 GC2030 010 (00 016 (00 R245 009 (007 - О17 CC51025H13A 006 (00 ccro MM PKLL Light 017 (008 - 02 1) 012 (00 M-PM M-KM Medium 024 (010 - 028) 017 (00 K-MM 023 (010 - 028) 016 (00 M-PH u aW M-KH 035 (010 - 042) 025 (00 011 (00 Стр. A 192 Milling with large engagement ISO CMC No. Material P 0Й Unalloyed C 010-025% 340- 280 305 - 2-6 - 205 130 148 - 115 - 305 - 255 - 170 275 - 225 - 155 Стр. A 198 Facemill Diameter 32 - 250 mm i R245-050A32-12M 063A32-12M 063A42-12M dmm4) Dc2 Стр. A 12 V c 4020 4030 4040 - 03 01 -02 - 03 peed Vc m min z k a n A 186 SANDVIK Coromant
