Основы токарной обработки на станках заготовок из металла Выбор оптимальных режимов резания при точении Рекомендации по выбору скорости резания и подачи

Основы токарной обработки на станках заготовок из металла Выбор оптимальных режимов резания при точении Рекомендации по выбору скорости резания и подачи

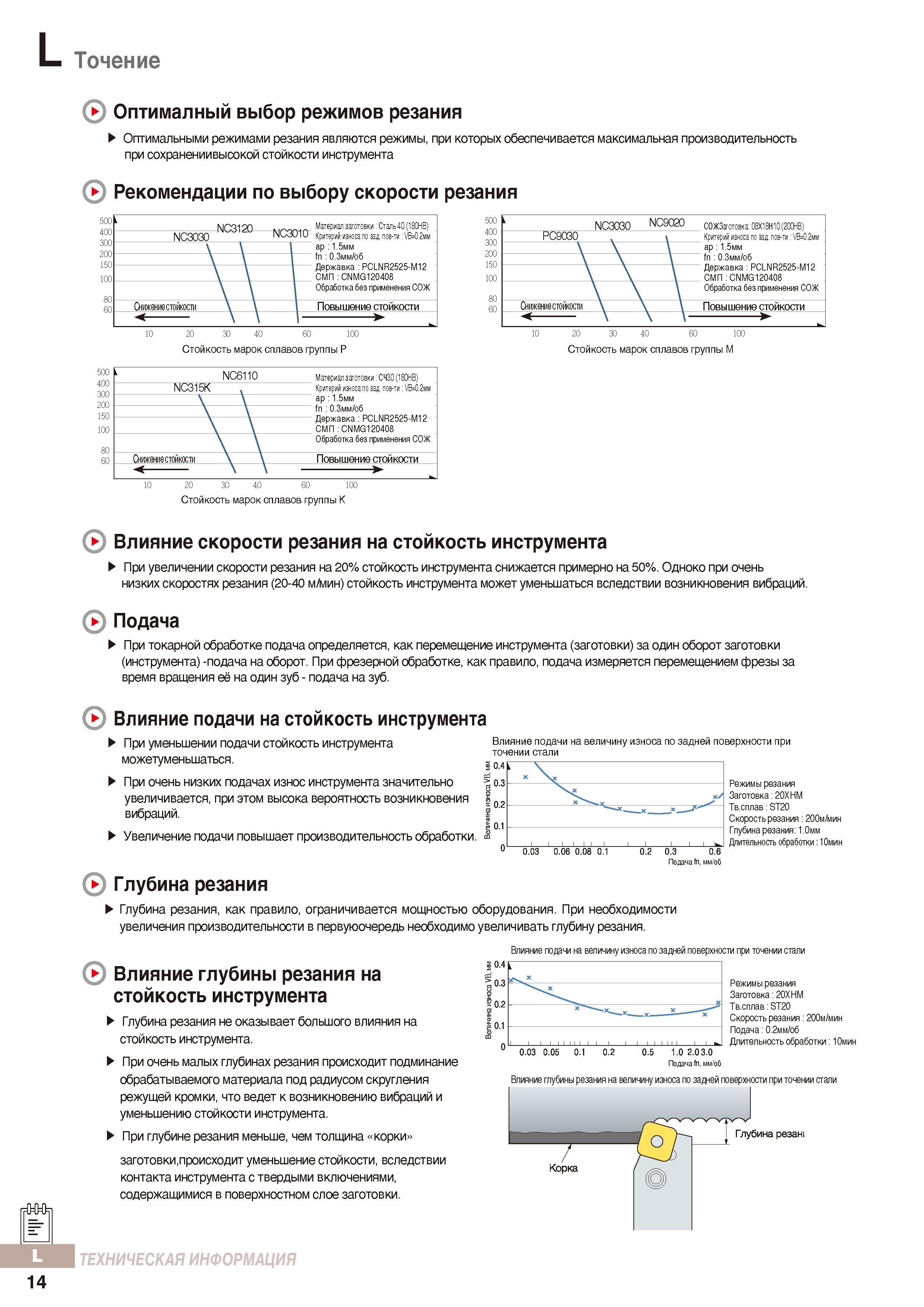

Основы токарной обработки на станках заготовок из металла Выбор оптимальных режимов резания при точении Рекомендации по выбору скорости резания и подачи _ Оптимальными режимами резания являются режимы, при которых обеспечивается максимальная производительность при сохранении высокой стойкости инструмента Рекомендации по выбору скорости резания 50С 400 300 200 150 100 80 60 500 400 300 200 150 100 80 60 МГ 19П .Материал заготовки: Сталь 40 (180НВ) NC3030 inio u I и критерий износа по зад. пов-ти :VB=0.2mm ар 1.5мм fn 0.3мм/об СМП CNMG120408 \ Обработка без применения СОЖ Снижение стойкости Повышение стойкости < 500 400 300 200 150 100 80 60 10 20 30 40 60 100 Стойкость марок сплавов группы Р 1 NC3030 NC9020 сОЖЗаготовка:08Х18Н10(200НВ) РС9030 Критерий износа по зад. пов-ти: VB=0.2mm \ ар 1.5мм \ fn и.Змм/ob Державка PCLNR2525-MI2 L CMnCNMG1 040fi \ Обработка без применения СОЖ Снижение стойкости \ Повы шение стойкости < V 40 30 0 2 10 60 100 Стойкость марок сплавов группы М NC6110 Материал заготовки: СЧЗО (180НВ) Критерий износа по зад. пов-ти: VB=0.2mm 1.5мм fn 0.3мм/об Державка PCLNR2525-M12 СМП CNMG120408 Обработка без применения СОЖ Повышение стойкости 10 20 30 40 60 100 Стойкость марок сплавов группы К 0 Влияние скорости резания на стойкость инструмента При увеличении скорости резания на 20% стойкость инструмента снижается примерно на 50%. Одноко при очень низких скоростях резания (20-40 м/мин) стойкость инструмента может уменьшаться вследствии возникновения вибраций. Подача При токарной обработке подача определяется, как перемещение инструмента (заготовки) за один оборот заготовки (инструмента) -подача на оборот. При фрезерной обработке, как правило, подача измеряется перемещением фрезы за время вращения её на один зуб - подача на зуб. 0 Влияние подачи на стойкость инструмента При уменьшении подачи стойкость инструмента можетуменьшаться. При очень низких подачах износ инструмента значительно увеличивается, при этом высока вероятность возникновения вибраций. Увеличение подачи повышает производительность обработки Влияние подачи на величину износа по задней поверхности при точении стали 0.41- 8 0,3 L I" CD о 0.03 0.06 0.08 0.1 Режимы резания Заготовка: 20ХНМ Тв.сплав: ST20 Скорость резания: 200м/мин Глубина резания: 1.0мм Длительность обработки: Юмин 0 Глубина резания Подача fn, мм/об Глубина резания, как правило, ограничивается мощностью оборудования. При необходимости увеличения производительности в первуюочередь необходимо увеличивать глубину резания. 0 Влияние глубины резания на стойкость инструмента Глубина резания не оказывает большого влияния на стойкость инструмента. При очень малых глубинах резания происходит подминание обрабатываемого материала под радиусом скругления режущей кромки, что ведет к возникновению вибраций и уменьшению стойкости инструмента. При глубине резания меньше, чем толщина корки заготовки,происходит уменьшение стойкости, вследствии контакта инструмента с твердыми включениями, содержащимися в поверхностном слое заготовки. Влияние подачи на величину износа по задней поверхности при точении стали Режимы резания Заготовка: 20ХНМ Тв.сплав: ST20 Скорость резания: 200м/мин Подача: 0.2мм/об Длительность обработки: Юмин Влияние глубины резания на величину износа по задней поверхности при точении стали Глубина резанi 14 ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ Точение 0 Оптималный выбор режимов резания
