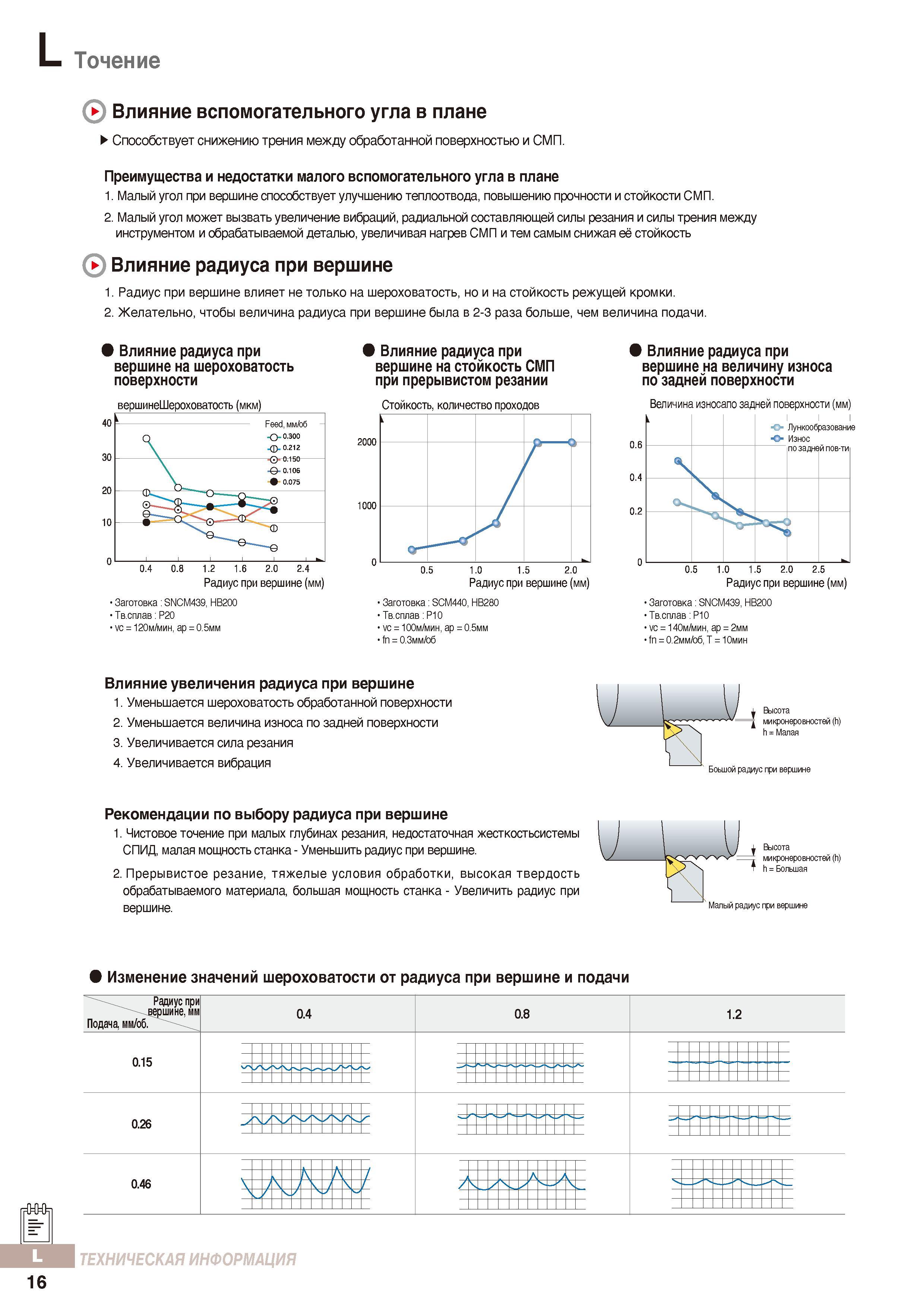

Технология токарной обработки металлов на станках Влияние вспомогательного угла в плане при точении Рекомендации по выбору радиуса при вершине пластины _ резца Способствует снижению трения между обработанной поверхностью и СМП Преимущества и недостатки малого вспомогательного угла в плане 1. Малый угол при вершине способствует улучшению теплоотвода, повышению прочности и стойкости СМП. 2. Малый угол может вызвать увеличение вибраций, радиальной составляющей силы резания и силы трения между инструментом и обрабатываемой деталью, увеличивая нагрев СМП и тем самым снижая её стойкость 0 Влияние радиуса при вершине 1. Радиус при вершине влияет не только на шероховатость, но и на стойкость режущей кромки. 2. Желательно, чтобы величина радиуса при вершине была в 2-3 раза больше, чем величина подачи. Влияние радиуса при вершине на шероховатость поверхности вершинеШероховатость (мкм) Радиус при вершине (мм) Заготовка SNCM439, НВ200 Тв.сплав: Р20 vc = 120м/мин, ар = 0.5мм Влияние радиуса при вершине на стойкость СМП при прерывистом резании Стойкость, количество проходов Заготовка: SCM440, НВ280 Тв.сплав: Р10 vc = 100м/мин, ар = 0.5мм fn = 0.3мм/об Влияние радиуса при вершине на величину износа по задней поверхности Величина износапо задней поверхности (мм) Заготовка: SNCM439, НВ200 Тв.сплав: Р10 vc = 140м/мин, ар = 2мм fn = 0.2MM/o6, T = 10мин Влияние увеличения радиуса при вершине 1. Уменьшается шероховатость обработанной поверхности 2. Уменьшается величина износа по задней поверхности 3. Увеличивается сила резания 4. Увеличивается вибрация Высота микронеровностей (I Боьшой радиус при вершине Рекомендации по выбору радиуса при вершине 1. Чистовое точение при малых глубинах резания, недостаточная жесткостьсистемы СПИД, малая мощность станка - Уменьшить радиус при вершине. 2. Прерывистое резание, тяжелые условия обработки, высокая твердость обрабатываемого материала, большая мощность станка - Увеличить радиус при вершине. микронеровностеи (I h = Большая Малый радиус при вершине Изменение значений шероховатости от радиуса при вершине и подачи сменной режущей
