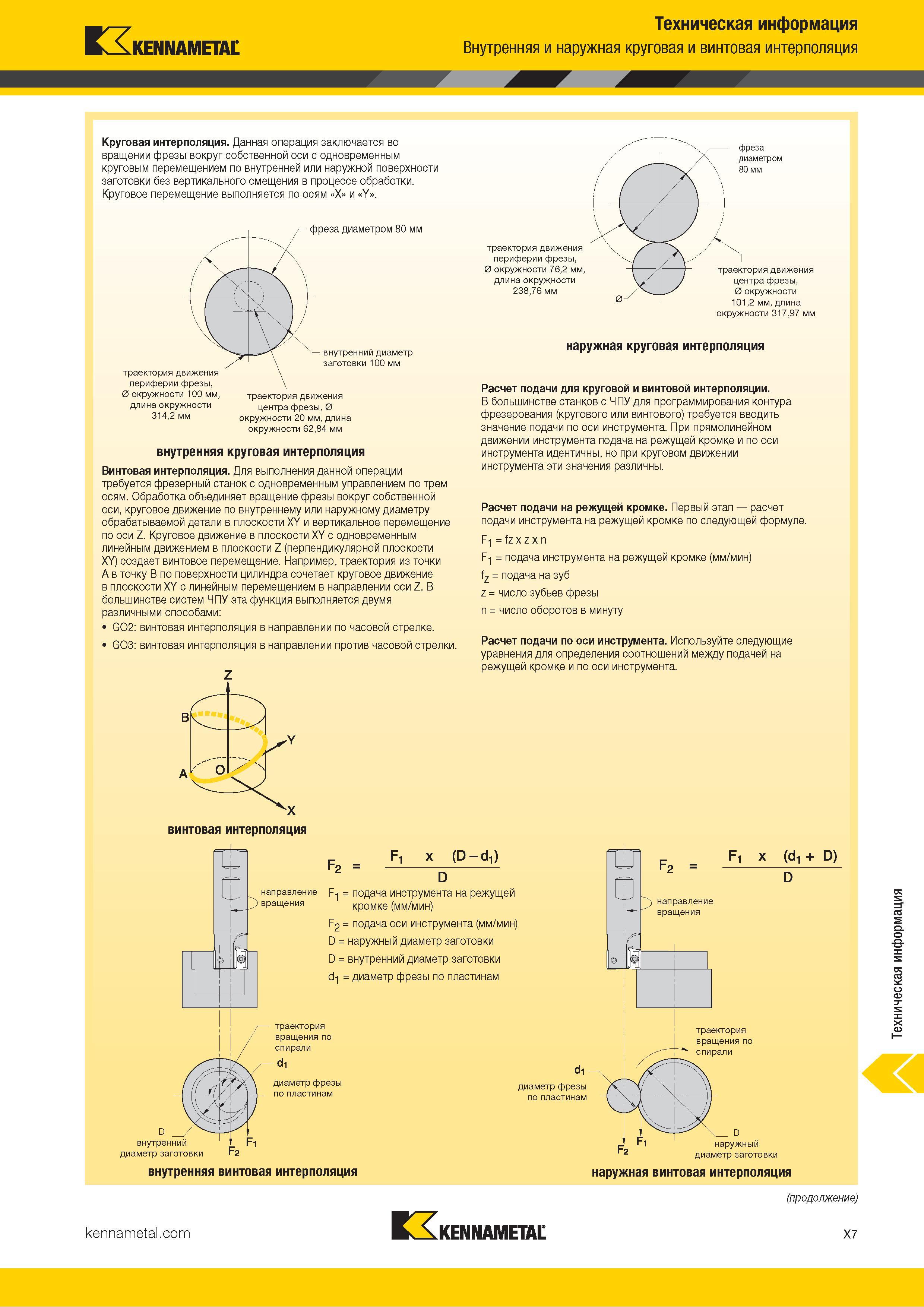

Основы фрезерования металлов и сплавов на фрезерных станках Внутренняя и наружная круговая и винтовая интерполяция Расчет подачи на режущей кромке _ Круговая интерполяция. Данная операция заключается во вращении фрезы вокруг собственной оси с одновременным круговым перемещением по внутренней или наружной поверхности заготовки без вертикального смещения в процессе обработки. Круговое перемещение выполняется по осям X и Y траектория движения периферии фрезы, 0 окружности 76,2 мм, длина окружности 238,76 мм фреза диаметром \ 80 мм траектория движения центра фрезы, 0 окружности 101,2 мм, длина окружности 317,97 мм длина окружности 314,2 мм центра фрезы, 0 окружности 20 мм, длина окружности 62,84 мм внутренняя круговая интерполяция Винтовая интерполяция. Для выполнения данной операции требуется фрезерный станок с одновременным управлением по трем осям. Обработка объединяет вращение фрезы вокруг собственной оси, круговое движение по внутреннему или наружному диаметру обрабатываемой детали в плоскости XY и вертикальное перемещение по оси Z. Круговое движение в плоскости XY с одновременным линейным движением в плоскости Z (перпендикулярной плоскости XY) создает винтовое перемещение. Например, траектория из точки A в точку B по поверхности цилиндра сочетает круговое движение в плоскости XY с линейным перемещением в направлении оси Z. В большинстве систем ЧПУ эта функция выполняется двумя различными способами: GO2: винтовая интерполяция в направлении по часовой стрелке. GO3: винтовая интерполяция в направлении против часовой стрелки. наружная круговая интерполяция Расчет подачи для круговой и винтовой интерполяции. В большинстве станков с ЧПУ для программирования контура фрезерования (кругового или винтового) требуется вводить значение подачи по оси инструмента. При прямолинейном движении инструмента подача на режущей кромке и по оси инструмента идентичны, но при круговом движении инструмента эти значения различны. Расчет подачи на режущей кромке. Первый этап расчет подачи инструмента на режущей кромке по следующей формуле. F1 = fz x z x n F1 = подача инструмента на режущей кромке (мм/мин) fz = подача на зуб z = число зубьев фрезы n = число оборотов в минуту Расчет подачи по оси инструмента. Используйте следующие уравнения для определения соотношений между подачей на режущей кромке и по оси инструмента. внутренний диаметр заготовки f2 = F1 х (D-di) направление F1 = подача инструмента на режущей кромке (мм/мин) F2 = подача оси инструмента (мм/мин) D = наружный диаметр заготовки D = внутренний диаметр заготовки d1 = диаметр фрезы по пластинам траектория вращения по спирали di диаметр фрезы по пластинам внутренняя винтовая интерполяция Kennametal (продолжение) X7 D Техническая информация Kennametal Техническая информация
