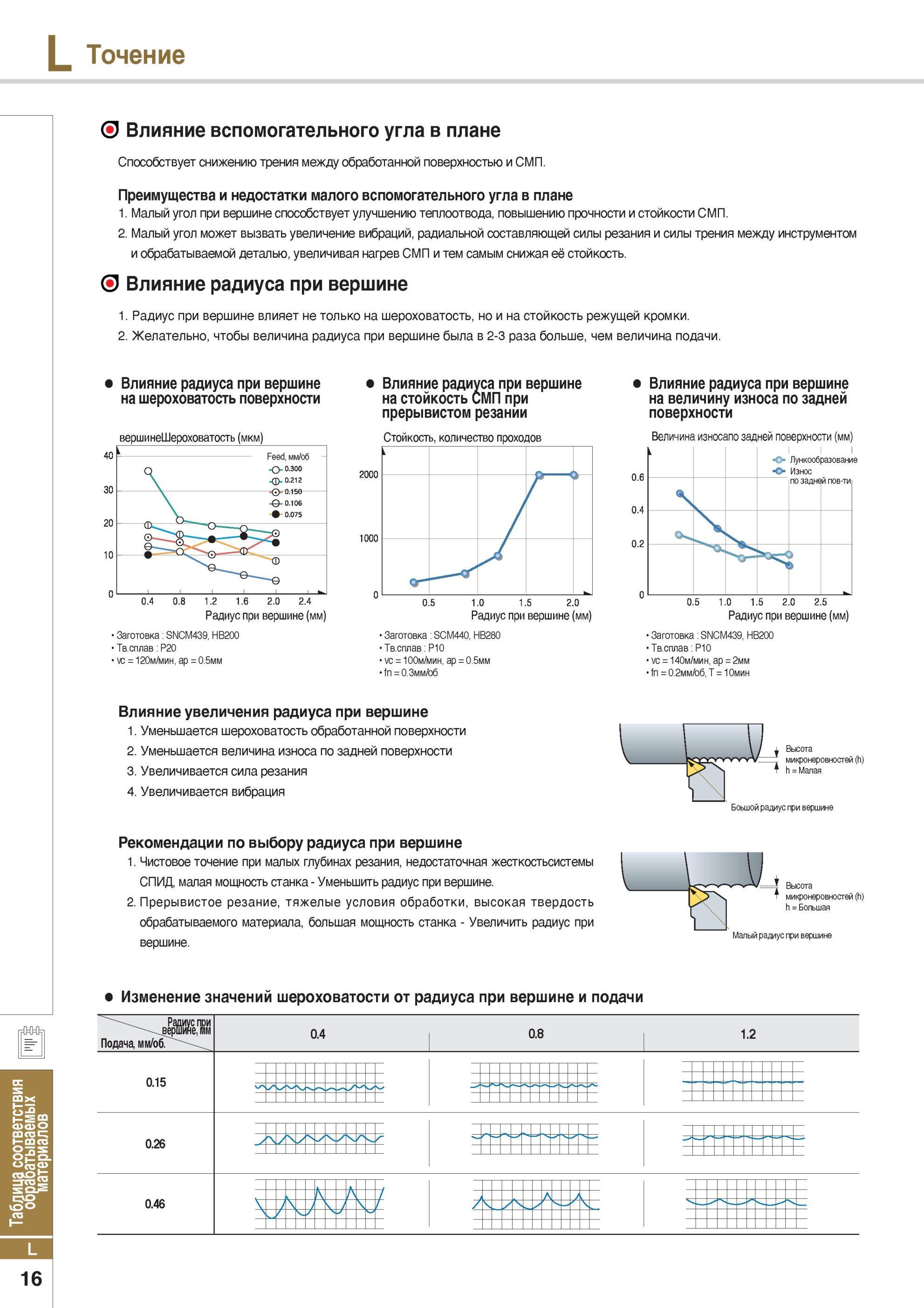

Основные факторы влиящие на процесс токарной механической обработки Влияние вспомогательного угла в плане Способствует снижению трения между обработанной поверхностью и сменной режущей пластиной. Преимущества и недостатки малого вспомогательного угла в плане 1. Малый угол при вершине способствует улучшению теплоотвода, повышению прочности и стойкости СМП. 2. Малый угол может вызвать увеличение вибраций, радиальной составляющей силы резания и силы трения между инструментом и обрабатываемой деталью, увеличивая нагрев СМП и тем самым снижая её стойкость. О Влияние радиуса при вершине 1. Радиус при вершине влияет не только на шероховатость, но и на стойкость режущей кромки. 2. Желательно, чтобы величина радиуса при вершине была в 2-3 раза больше, чем величина подачи. Влияние радиуса при вершине на шероховатость поверхности вершинеШероховатость (мкм) Радиус при вершине (мм) Заготовка SNCM439, HB200 Твердый сплав P20 vc = 120м/мин, ap = 0.5мм Влияние радиуса при вершине на стойкость СМП при прерывистом резании Стойкость, количество проходов Заготовка SCM440, HB280 Тв.сплав P10 vc = 100м/мин, ap = 0.5мм fn = 0.3мм/об Влияние радиуса при вершине на величину износа по задней поверхности Величина износапо задней поверхности (мм) Заготовка SNCM439, HB200 Тв.сплав P10 vc = 140м/мин, ap = 2мм fn = 0.2мм/об, T = 10мин Влияние увеличения радиуса при вершине 1. Уменьшается шероховатость обработанной поверхности 2. Уменьшается величина износа по задней поверхности 3. Увеличивается сила резания 4. Увеличивается вибрация Высота микронеровностей (h) h = Малая Боьшой радиус при вершине Рекомендации по выбору радиуса при вершине 1. Чистовое точение при малых глубинах резания, недостаточная жесткостьсистемы СПИД, малая мощность станка - Уменьшить радиус при вершине. 2. Прерывистое резание, тяжелые условия обработки, высокая твердость обрабатываемого материала, большая мощность станка - Увеличить радиус при вершине. Высота микронеровностей (h) h = Большая Малый радиус при вершине Изменение значений шероховатости от радиуса при вершине и подачи Радиус при верШиНе, мм Подача, мм/об. 0.4 0.8 1.2 16 Feed, мм/об -О о.зоо >0.212 =Q-0.150 - 0.106 0.075 1.и 1.0 2.U Радиус при вершине (мм) Лункообразование Износ по задней пов-ти Радиус при вершине (мм) 0.15 0.26 0.46
