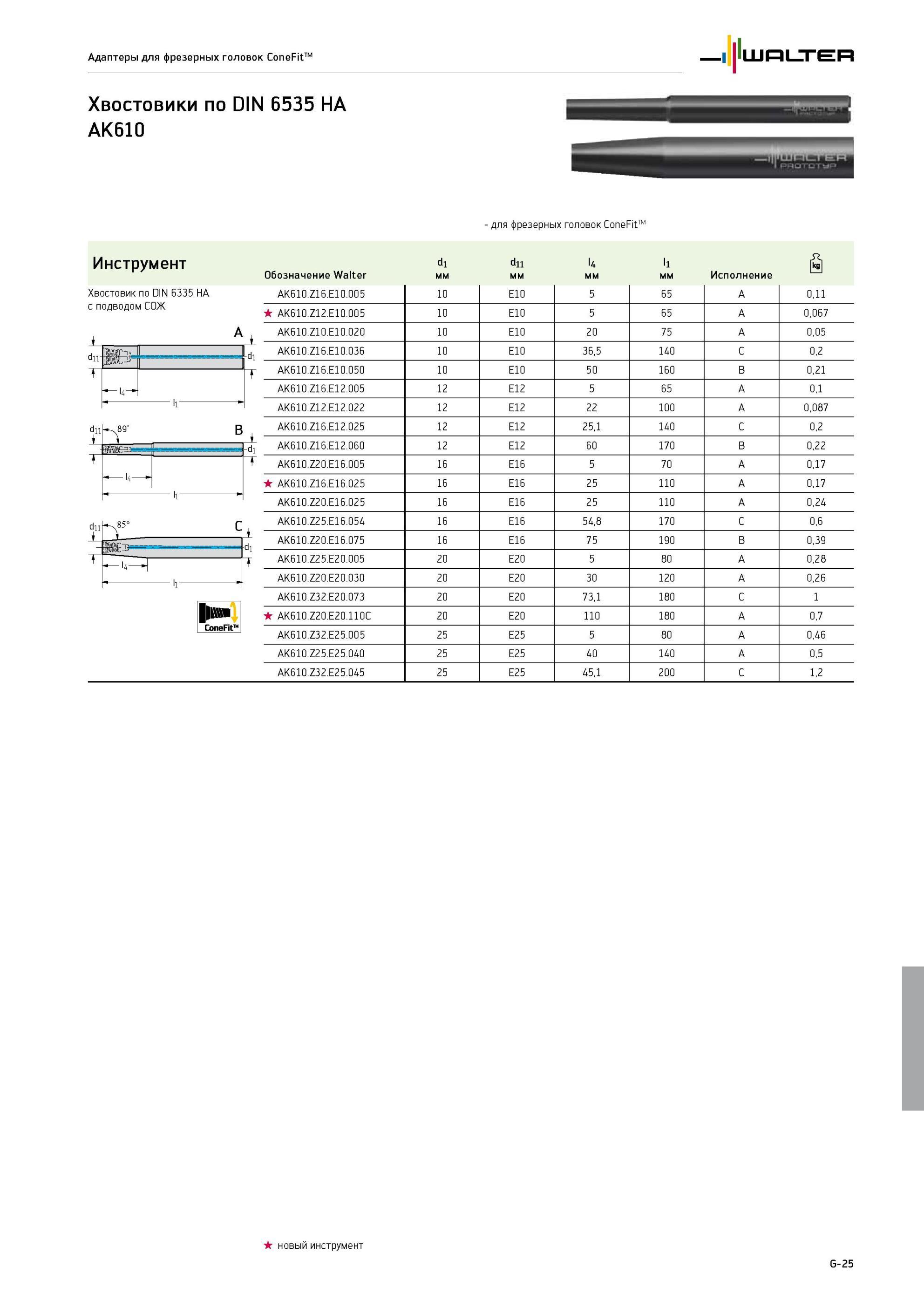

Оснастка Walter для металлообрабатывающих станков Оправки для закрепления фрезерных твердосплавных режущих головок ConeFit Спецальное резьбовое соединение Адаптеры д 787 Каталог WALTER 2013 Дополнение к общему Стр.G-25
Оснастка Walter для металлообрабатывающих станков Оправки для закрепления фрезерных твердосплавных режущих головок ConeFit Спецальное резьбовое соединение Адаптеры д Оснастка Walter для металлообрабатывающих станков Оправки для закрепления фрезерных твердосплавных режущих головок ConeFit Спецальное резьбовое соединение Адаптеры для фрезерных головок ConeFit Хвостовики по DIN 6535 HA AK610 для фрезерных головок ConeFit Инструмент Хвостовик по DIN 6335 HA с подводом СОЖ 1 A 14 -1 11 If d11 tf Обозначение Walter d1 мм d11 мм l4 мм l1 мм Исполнение AK610.Z16.E10.005 10 E10 5 65 A 0,11 AK610.Z12.E10.005 10 E10 5 65 A 0,067 AK610.Z10.E10.020 10 E10 20 75 A 0,05 AK610.Z16.E10.036 10 E10 36,5 140 C 0,2 AK610.Z16.E10.050 10 E10 50 160 B 0,21 AK610.Z16.E12.005 12 E12 5 65 A 0,1 AK610.Z12.E12.022 12 E12 22 100 A 0,087 AK610.Z16.E12.025 12 E12 25,1 140 C 0,2 AK610.Z16.E12.060 12 E12 60 170 B 0,22 AK610.Z20.E16.005 16 E16 5 70 A 0,17 AK610.Z16.E16.025 16 E16 25 110 A 0,17 AK610.Z20.E16.025 16 E16 25 110 A 0,24 AK610.Z25.E16.054 16 E16 54,8 170 C 0,6 AK610.Z20.E16.075 16 E16 75 190 B 0,39 AK610.Z25.E20.005 20 E20 5 80 A 0,28 AK610.Z20.E20.030 20 E20 30 120 A 0,26 AK610.Z32.E20.073 20 E20 73,1 180 C 1 AK610.Z20.E20.110C 20 E20 110 180 A 0,7 AK610.Z32.E25.005 25 E25 5 80 A 0,46 AK610.Z25.E25.040 25 E25 40 140 A 0,5 AK610.Z32.E25.045 25 E25 45,1 200 C 1,2 B C новый инструмент G-25
