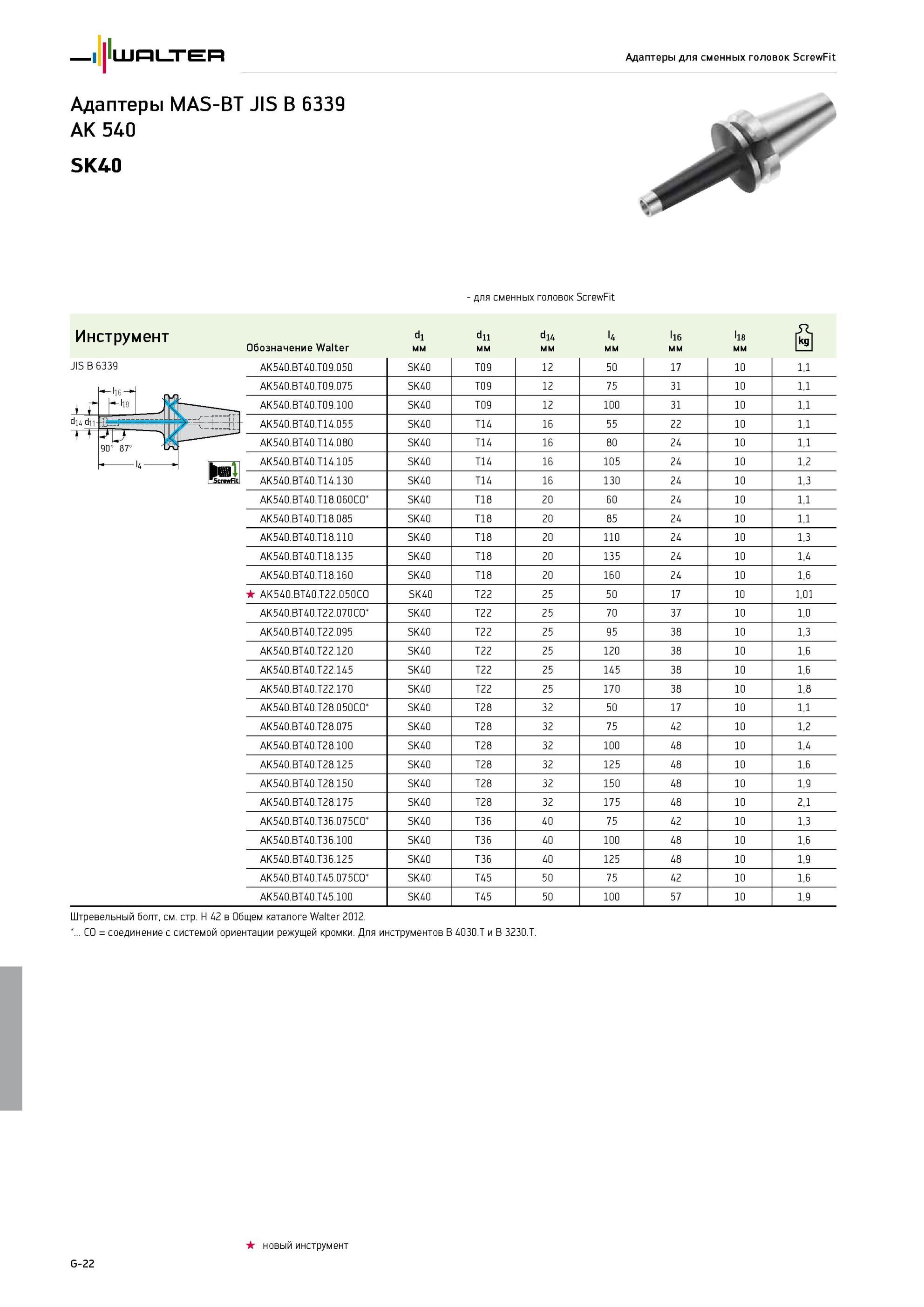

Инструментальные адаптеры Walter AK 540 для сменных головок ScrewFit Конус шпинделя станка MAS-BT JIS B 6339 BT40 Обозначение Основные размеры Внешний вид Вспомогате784 Каталог WALTER 2013 Дополнение к общему Стр.G-22 |
|||||
Инструментальные адаптеры Walter AK 540 для сменных головок ScrewFit Конус шпинделя станка MAS-BT JIS B 6339 BT40 Обозначение Основные размеры Внешний вид Вспомогате Инструментальные адаптеры Walter AK 540 для сменных головок ScrewFit Конус шпинделя станка MAS-BT JIS B 6339 BT40 Обозначение Основные размеры Внешний вид Вспомогательный инструмент JIS B 6339 Обозначение Walter d1 мм d11 мм d14 мм l4 мм l16 мм l18 мм AK540.BT40.T0 9.050 SK40 T09 12 50 17 10 1,1 AK540.BT40.T0 9.075 SK40 T09 12 75 31 10 1,1 AK540.BT40.T09.100 SK40 T09 12 100 31 10 1,1 AK540.BT40.T14.055 SK40 T14 16 55 22 10 1,1 AK540.BT40.T14.080 SK40 T14 16 80 24 10 1,1 AK540.BT40.T14.105 SK40 T14 16 105 24 10 1,2 AK540.BT40.T14.130 SK40 T14 16 130 24 10 1,3 AK540.BT40.T18.0600D SK40 T18 20 60 24 10 1,1 AK540.BT40.T18.085 SK40 T18 20 85 24 10 1,1 AK540.BT40.T18.110 SK40 T18 20 110 24 10 1,3 AK540.BT40.T18.135 SK40 T18 20 135 24 10 1,4 AK540.BT40.T18.160 SK40 T18 20 160 24 10 1,6 AK540.BT40.T22.0500D SK40 T22 25 50 17 10 1,01 AK540.BT40.T2 2.070 SK40 T22 25 70 37 10 1,0 AK540.BT40.T2 2.095 SK40 T22 25 95 38 10 1,3 AK540.BT40.T22.120 SK40 T22 25 120 38 10 1,6 AK540.BT40.T22.145 SK40 T22 25 145 38 10 1,6 AK540.BT40.T22.170 SK40 T22 25 170 38 10 1,8 AK540.BT40.T28.050M SK40 T28 32 50 17 10 1,1 AK540.BT40.T2 8.075 SK40 T28 32 75 42 10 1,2 AK540.BT40.T28.100 SK40 T28 32 100 48 10 1,4 AK540.BT40.T28.125 SK40 T28 32 125 48 10 1,6 AK540.BT40.T28.150 SK40 T28 32 150 48 10 1,9 AK540.BT40.T28.175 SK40 T28 32 175 48 10 2,1 AK540.BT40.T36.0750D SK40 T36 40 75 42 10 1,3 AK540.BT40.T36.100 SK40 T36 40 100 48 10 1,6 AK540.BT40.T36.125 SK40 T36 40 125 48 10 1,9 AK540.BT40.T45.075m SK40 T45 50 75 42 10 1,6 AK540.BT40.T45.100 SK40 T45 50 100 57 10 1,9 Штревельный болт, см. стр. H 42 в Общем каталоге Walter 2012. = соединение с системой ориентации режущей кромки. Для инструментов B 4030.T и B 3230.T. G-22 новый инструмент для сменных головок ScrewFit |
|||||
