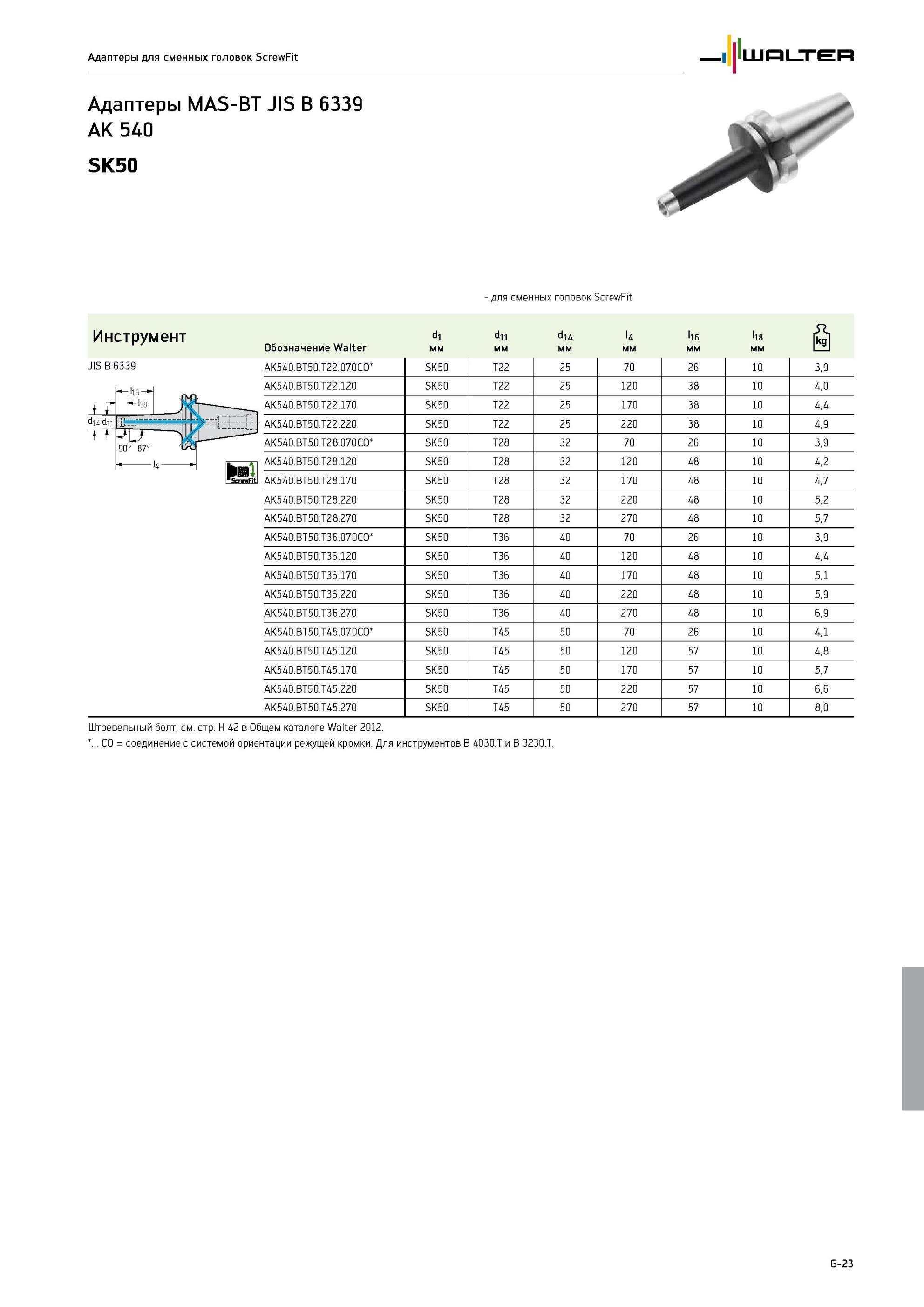

785 Каталог WALTER 2013 Дополнение к общему Стр.G-23
Адаптер для сменных головок ScrewFit Walter Технологическая оснастка BT50 с конусом 7:24 MAS-BT JIS B 6339 AK 540 Внутренний канал для подвода СОЖ Сборочные детали А Адаптер для сменных головок ScrewFit Walter Технологическая оснастка BT50 с конусом 7:24 MAS-BT JIS B 6339 AK 540 Внутренний канал для подвода СОЖ Сборочные детали Адаптеры для сменных головок ScrewFit Walter Адаптеры MAS-BT JIS B 6339 AK 540 SK50 для сменных головок ScrewFit Инструмент Обозначение Walter d1 мм d11 мм d14 мм l4 мм to 2 l18 мм JIS B 6339 AK540.BT50.T22.070CO SK50 T22 25 70 26 10 3,9 l16 AK540.BT50.T22.120 SK50 T22 25 120 38 10 4,0 -l18 AK540.BT50.T22.170 SK50 T22 25 170 38 10 4,4 d14 dn- Q+ - AK540.BT50.T22.220 SK50 T22 25 220 38 10 4,9 u 90° 87° Mr AK540.BT50.T28.070CO SK50 T28 32 70 26 10 3,9 4 -1 AK540.BT50.T28.120 SK50 T28 32 120 48 10 4,2 9Ш ScrewFit AK540.BT50.T28.170 SK50 T28 32 170 48 10 4,7 AK540.BT50.T28.220 SK50 T28 32 220 48 10 5,2 AK540.BT50.T28.270 SK50 T28 32 270 48 10 5,7 AK540.BT50.T36.070m SK50 T36 40 70 26 10 3,9 AK540.BT50.T36.120 SK50 T36 40 120 48 10 4,4 AK540.BT50.T36.170 SK50 T36 40 170 48 10 5,1 AK540.BT50.T36.220 SK50 T36 40 220 48 10 5,9 AK540.BT50.T36.270 SK50 T36 40 270 48 10 6,9 AK540.BT50.T45.070m SK50 T45 50 70 26 10 4,1 AK540.BT50.T45.120 SK50 T45 50 120 57 10 4,8 AK540.BT50.T45.170 SK50 T45 50 170 57 10 5,7 AK540.BT50.T45.220 SK50 T45 50 220 57 10 6,6 AK540.BT50.T45.270 SK50 T45 50 270 57 10 8,0 Штревельный болт, см. стр. H 42 в Общем каталоге Walter 2012. = соединение с системой ориентации режущей кромки. Для инструментов B 4030.T и B 3230.T. G-23
