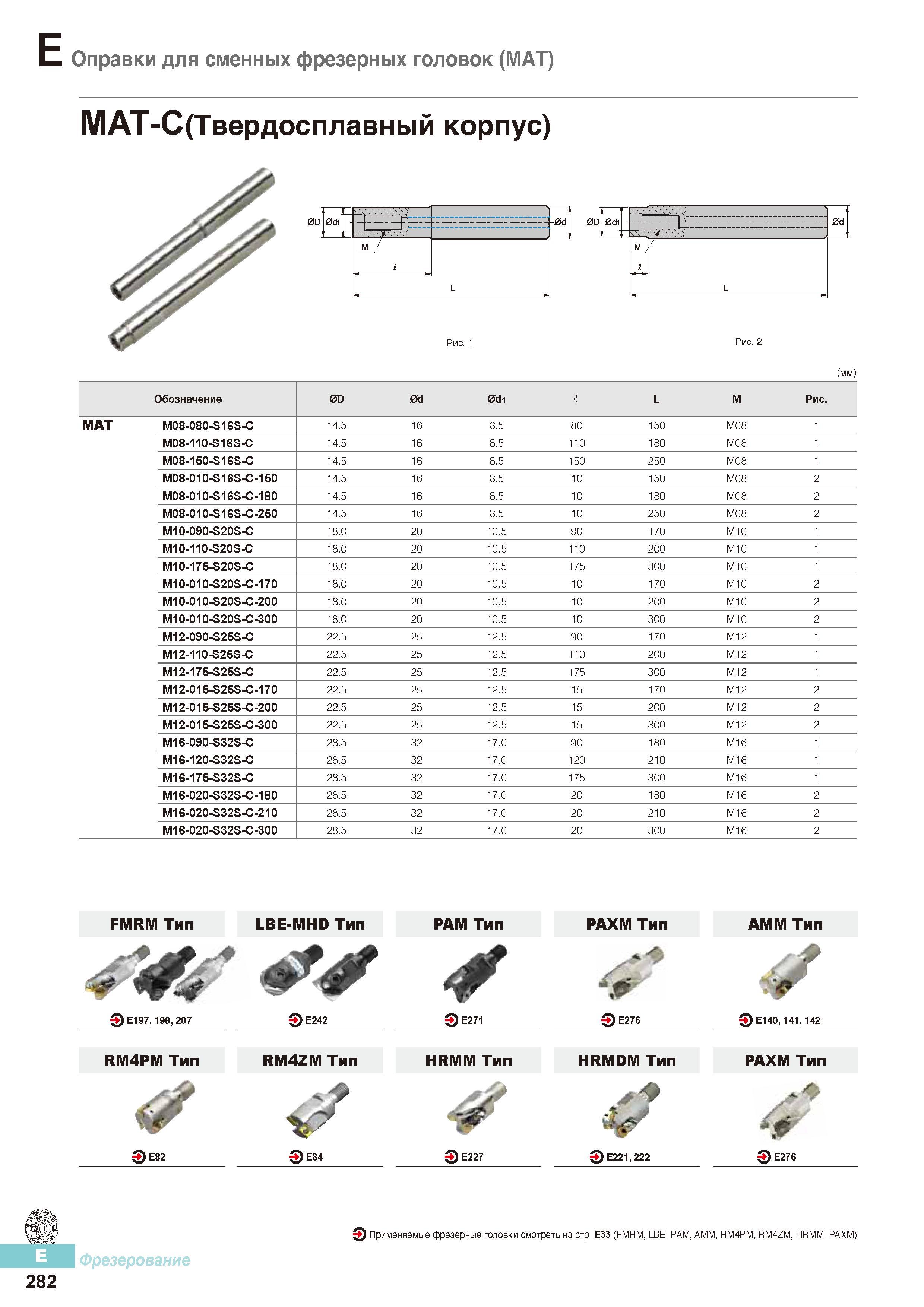

Оправки Korloy для сменных фрезерных головок (МАТ) МДТ (Твердосплавный корпус) 669 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E282
Оправки Korloy для сменных фрезерных головок (МАТ) МДТ (Твердосплавный корпус) Оправки Korloy для сменных фрезерных головок (МАТ) МДТ (Твердосплавный корпус) _ 0d 0d 0di м 1 / L (мм) Обозначение 0D 0d 0di I L M Рис. MAT M08-080-S16S-C 14.5 16 8.5 80 150 M08 1 M08-110-S16S-0 14.5 16 8.5 110 180 M08 1 M08-150-S16S-C 14.5 16 8.5 150 250 M08 1 M08-010-S16S-C-150 14.5 16 8.5 10 150 M08 2 M08-010-S16S-C-180 14.5 16 8.5 10 180 M08 2 M08-010-S16S-C-250 14.5 16 8.5 10 250 M08 2 M10-090-S20S-C 18.0 20 10.5 90 170 M10 1 M10-110-S20S-C 18.0 20 10.5 110 200 M10 1 M10-175-S20S-C 18.0 20 10.5 175 300 M10 1 M10-010-S20S-C-170 18.0 20 10.5 10 170 M10 2 M10-010-S20S-C-200 18.0 20 10.5 10 200 M10 2 M10-010-S20S-C-300 18.0 20 10.5 10 300 M10 2 M12-090-S25S-C 22.5 25 12.5 90 170 M12 1 M12-110-S25S-C 22.5 25 12.5 110 200 M12 1 M12-175-S25S-C 22.5 25 12.5 175 300 M12 1 M12-015-S25S-C-170 22.5 25 12.5 15 170 M12 2 M12-015-S25S-C-200 22.5 25 12.5 15 200 M12 2 M12-015-S25S-C-300 22.5 25 12.5 15 300 M12 2 M16-090-S32S-C 28.5 32 17.0 90 180 M16 1 M16-120-S32S-C 28.5 32 17.0 120 210 M16 1 M16-175-S32S-C 28.5 32 17.0 175 300 M16 1 M16-020-S32S-C-180 28.5 32 17.0 20 180 M16 2 M16-020-S32S-C-210 28.5 32 17.0 20 210 M16 2 M16-020-S32S-C-300 28.5 32 17.0 20 300 M16 2 FMRM Тип LBE-MHD Тип Е197,198,207 OE82 OE242 РАМ Тип О E271 PAXM Тип 0 QE276 QE84 Tg OE227 0 Е221.222 AMM Тип Е140,141,142 RM4PM Тип RM4ZM Тип HRMM Тип HRMDM Тип PAXM Тип QE276 Фрезерование 282 Применяемые фрезерные головки смотреть на стр E33 (FMRM, LBE, РАМ, AMM, RM4PM, RM4ZM, HRMM, РАХМ)
