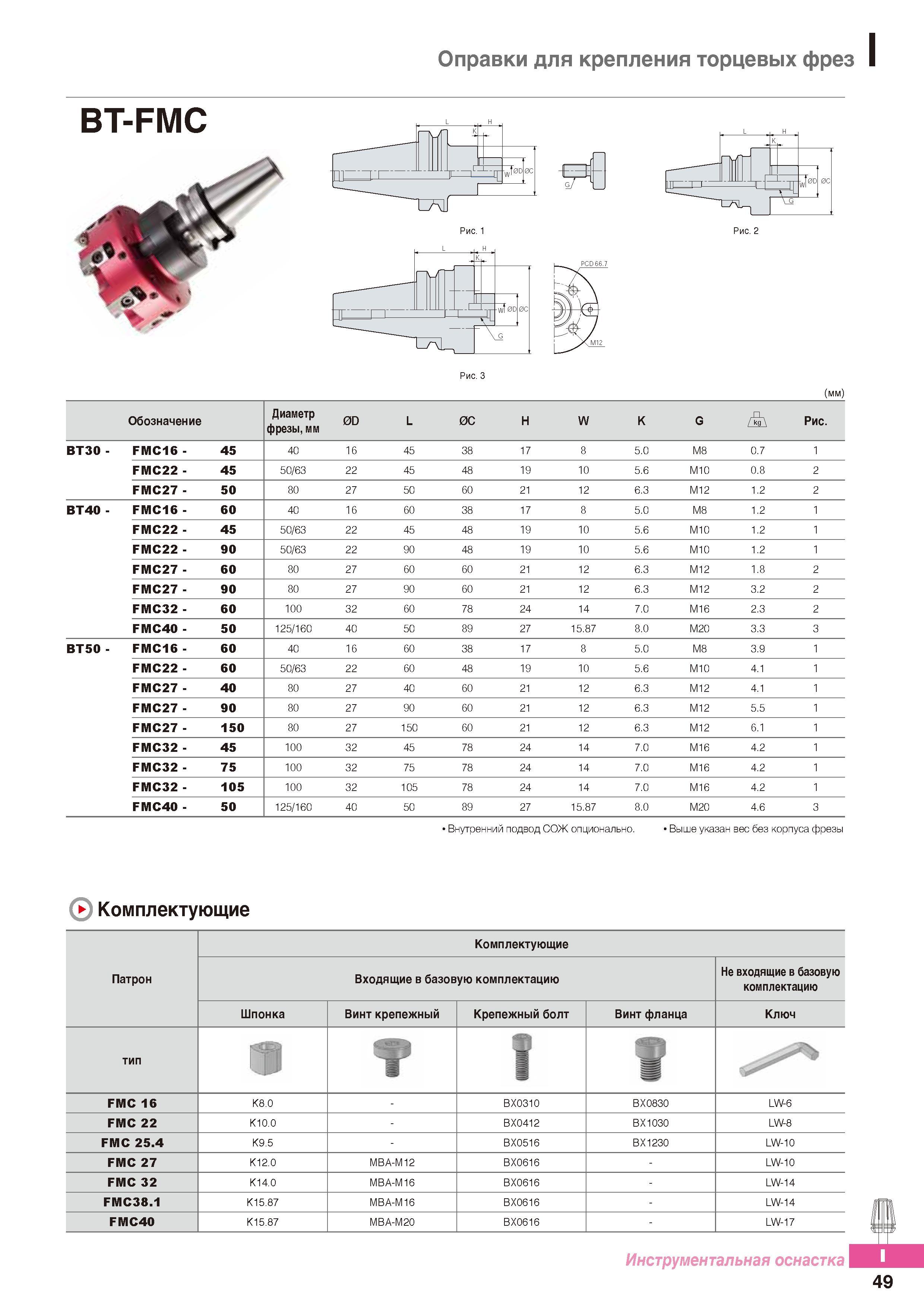

Оправки Korloy для крепления торцевых фрез BT-FMC

Оправки Korloy для крепления торцевых фрез BT-FMC

Оправки Korloy для крепления торцевых фрез BT-FMC _ (мм) Обозначение Диаметр фрезы, мм 0D L 0С H W K G zzktx Рис. ВТ30 - FMC16- 45 40 16 45 38 17 8 5.0 М8 0.7 1 FMC22- 45 50/63 22 45 48 19 10 5.6 М10 0.8 2 FMC27- 50 80 27 50 60 21 12 6.3 М12 1.2 2 ВТ40 - FMC16- 60 40 16 60 38 17 8 5.0 М8 1.2 1 FMC22- 45 50/63 22 45 48 19 10 5.6 М10 1.2 1 FMC22- 90 50/63 22 90 48 19 10 5.6 М10 1.2 1 FMC27- 60 80 27 60 60 21 12 6.3 М12 1.8 2 FMC27- 90 80 27 90 60 21 12 6.3 М12 3.2 2 FMC32- 60 100 32 60 78 24 14 7.0 М16 2.3 2 FMC40 - 50 125/160 40 50 89 27 15.87 8.0 М20 3.3 3 ВТ50 - FMC16- 60 40 16 60 38 17 8 5.0 М8 3.9 1 FMC22- 60 50/63 22 60 48 19 10 5.6 М10 4.1 1 FMC27- 40 80 27 40 60 21 12 6.3 М12 4.1 1 FMC27- 90 80 27 90 60 21 12 6.3 М12 5.5 1 FMC27- 150 80 27 150 60 21 12 6.3 М12 6.1 1 FMC32- 45 100 32 45 78 24 14 7.0 М16 4.2 1 FMC32- 75 100 32 75 78 24 14 7.0 М16 4.2 1 FMC32- 105 100 32 105 78 24 14 7.0 М16 4.2 1 FMC40 - 50 125/160 40 50 89 27 15.87 8.0 М20 4.6 3 Внутренний подвод СОЖ опционально. Выше указан вес без корпуса фрезы Комплектующие Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Шпонка Винт крепежный Крепежный болт Винт фланца Ключ тип I FMC 16 К8.0 - ВХ0310 ВХ0830 LW-6 FMC 22 К10.0 - ВХ0412 ВХ1030 LW-8 FMC 25.4 К9.5 - ВХ0516 ВХ1230 LW-10 FMC 27 К12.0 МВА-М12 ВХ0616 - LW-10 FMC 32 К14.0 МВА-М16 ВХ0616 - LW-14 FMC38.1 К15.87 МВА-М16 ВХ0616 - LW-14 FMC40 К15.87 МВА-М20 ВХ0616 - LW-17 Инструментальная оснастка HU 49
