Оправка P-тип Внутреннее точение Tungaloy PTUNR/L Минимальный диаметр отверстия 02Оп Отрицательный передний угол Система крепления рычагом за отверстие Ди

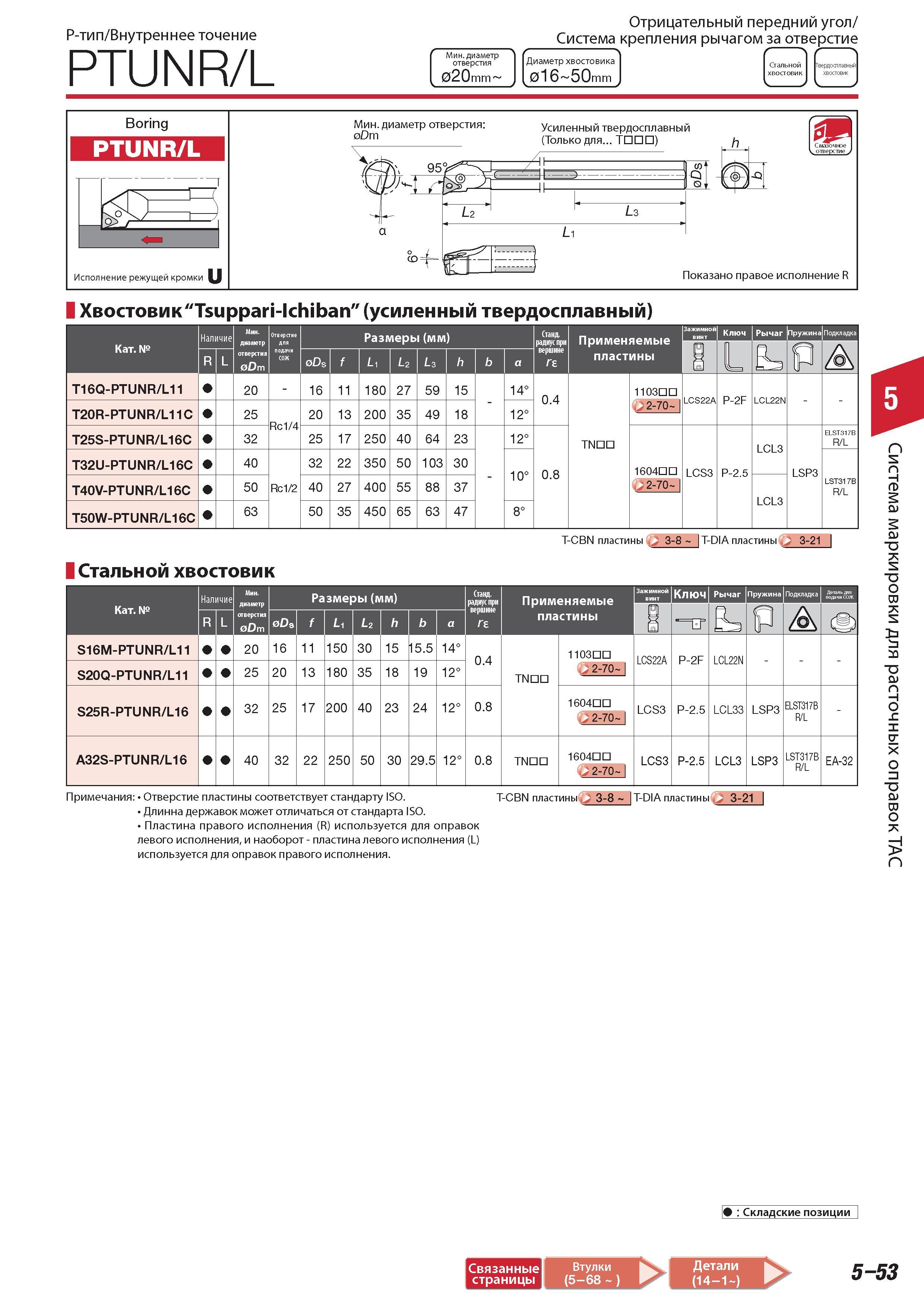

Оправка P-тип Внутреннее точение Tungaloy PTUNR/L Минимальный диаметр отверстия 02Оп Отрицательный передний угол Система крепления рычагом за отверстие Диаметр хвостовика 0l6 5O mm f Стальной Твердосплавный хвостовик Boring PTUNR/L о 2. Исполнение режущей кромки U Хвостовик "Tsuppari-Ichiban" (усиленный твердосплавный) Категория Наличие R/L диаметр отверстия Dm Отверстие для подачи СОЖ s Ds 0 f Размеры (мм Li L2 L3 ) h b a Стандартный радиус при вершине Применяемые пластины 1 L р А T16Q-PTUNR L11 20 - 16 11 180 27 59 15 - 14 0.4 TNDD 1103DD LCS22A P-2F LCL22N T20R-PTUNR L11C 25 Rc1 4 20 13 200 35 49 18 12 2-70 T25S-PTUNR L16C 32 25 17 250 40 64 23 - 12 0.8 1604DD 2-70 LCS3 P-2.5 LCL3 LSP3 ELST317B R/L T32U-PTUNR L16C 40 Rc1 2 32 22 350 50 103 30 10 LST317B R/L T40V-PTUNR L16C 50 40 27 400 55 88 37 LCL3 T50W-PTUNR L16C 63 50 35 450 65 63 47 8 J T-CBN пластины 3-8 T-DIA пластины 3-21 Стальной хвостовик Категория Наличие Минимальный диаметр Размеры (мм) Стандартный радиус при R/L отверстия Dm Ds f L1 L2 h b a S16M-PTUNR L11 20 16 11 150 30 15 15.5 14 0.4 S20Q-PTUNR L11 25 20 13 180 35 18 19 12 S25R-PTUNR L16 32 25 17 200 40 23 24 12 0.8 A32S-PTUNR L16 40 32 22 250 50 30 29.5 12 0.8 Применяемые пластины Ключ Рычаг Пружина Подкладка TNDD TNDD 1103DD 2-70 1604DD 2-70 1604DD 2-70 LCS22A LCS3 LCS3 P-2F P-2.5 P-2.5 LCL22N LCL33 LSP3 LCL3 LSP3 А ELST317B R/L LST317B R/L EA-32 Примечания Отверстие пластины соответствует стандарту ISO. Длинна державок может отличаться от стандарта ISO. Пластина правого исполнения (R) используется для оправок левого исполнения и наоборот - пластина левого исполнения (L) используется для оправок правого исполнения. T-CBN пластины 3-8 T-DIA пластины 3-21 Складские позиции 5-53 Система маркировки для расточных оправок ТАС
