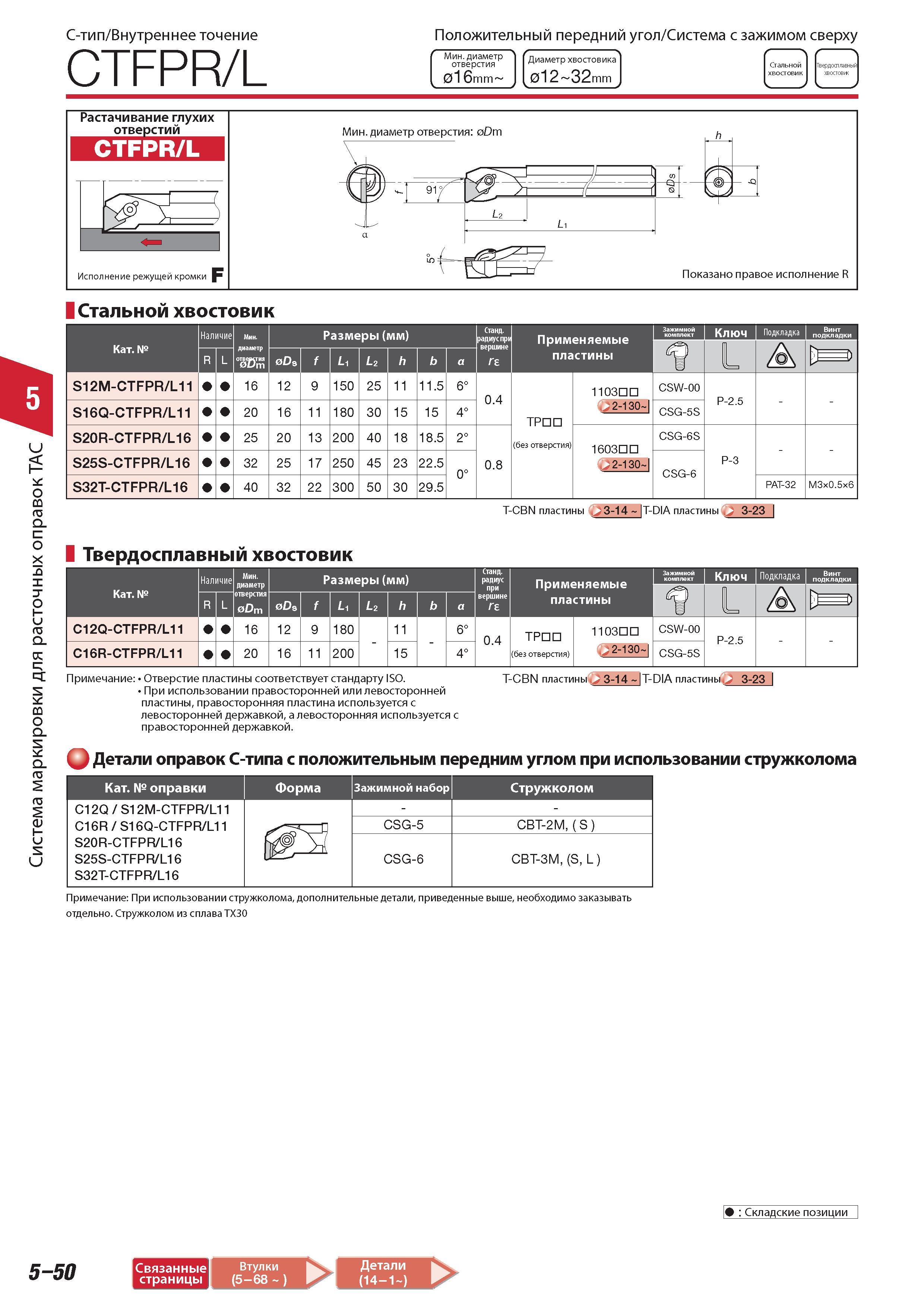

Система маркировки для расточных оправок Tungaloy ТАС С-тип Внутреннее точение CTFPR/L Положительный передний угол Система с зажимом сверху Минимальный ди

Система маркировки для расточных оправок Tungaloy ТАС С-тип Внутреннее точение CTFPR/L Положительный передний угол Система с зажимом сверху Минимальный диаметр отверстия 0l6 mm Диаметр хвостовика 0l2 32 mm Стальной Твердосплавный хвостовик Стальной хвостовик Категория Наличие R/L Минимальный диаметр отверстия Dm Ds Р f размеры (мм) L L2 h b а Стандартный радиус при вершине S12M-CTFPR L11 16 12 9 1 50 25 11 11.5 6 0.4 S16Q-CTFPR L11 20 16 11 180 30 15 15 4 S20R-CTFPR L16 25 20 13 200 40 18 18.5 2 0.8 S25S-CTFPR L16 32 25 17 250 45 23 22.5 0 S32T-CTFPR L16 40 32 22 300 50 30 29.5 Применяемые пластины 1103 2-130 ТР - (без отверстия) 1603 2-130 Зажимной комплект К Подкладка L А CSW-00 Р-2.5 CSG-5S CSG-6S Р-3 CSG-6 PAT-32 M3x0.5x6 T-CBN пластины 3-14 Т-DIA пластины 3-23 Твердосплавный хвостовик Категория Наличие R/L Минимальный диаметр отверстия Dm Ds Р f размеры (мм) L1 L2 h b а Стандартный радиус при вершине Применяемые пластины C12Q-CTFPR L11 16 12 9 180 - 11 - 6 0.4 ТР (без отверстия) 1103 C16R-CTFPR L11 20 16 11 200 15 4 2-130- Ключ Подкладка CSW-00 CSG-5S Р-2.5 Примечание Отверстие пластины соответствует стандарту ISO. При использовании правосторонней или левосторонней пластины правосторонняя пластина используется с левосторонней державкой а левосторонняя используется с правосторонней державкой. T-CBN пластины 3-14 Т-DIA пластины 3-23 Q Детали оправок C-типа с положительным передним углом при использовании стружколома Категория оправки C12Q S12M-CTFPR L11 C16R S16Q-CTFPR L11 S20R-CTFPR L16 S25S-CTFPR L16 S32T-CTFPR L16 Форма Зажимной набор Стружколом CSG-5 CBT-2M ( S ) CSG-6 CBT-3M (S L ) Примечание При использовании стружколома дополнительные детали приведенные выше необходимо заказывать отдельно. Стружколом из сплава TX30 Складские позиции 5-50 Связанные страницы Втулки Детали (5-68 ) (14-1 )
