Система обозначения для расточных оправок Tungaloy ТАС P-тип Внутреннее точение PCLNR/L Минимальный диаметр отверстия Отрицательный передний угол Система

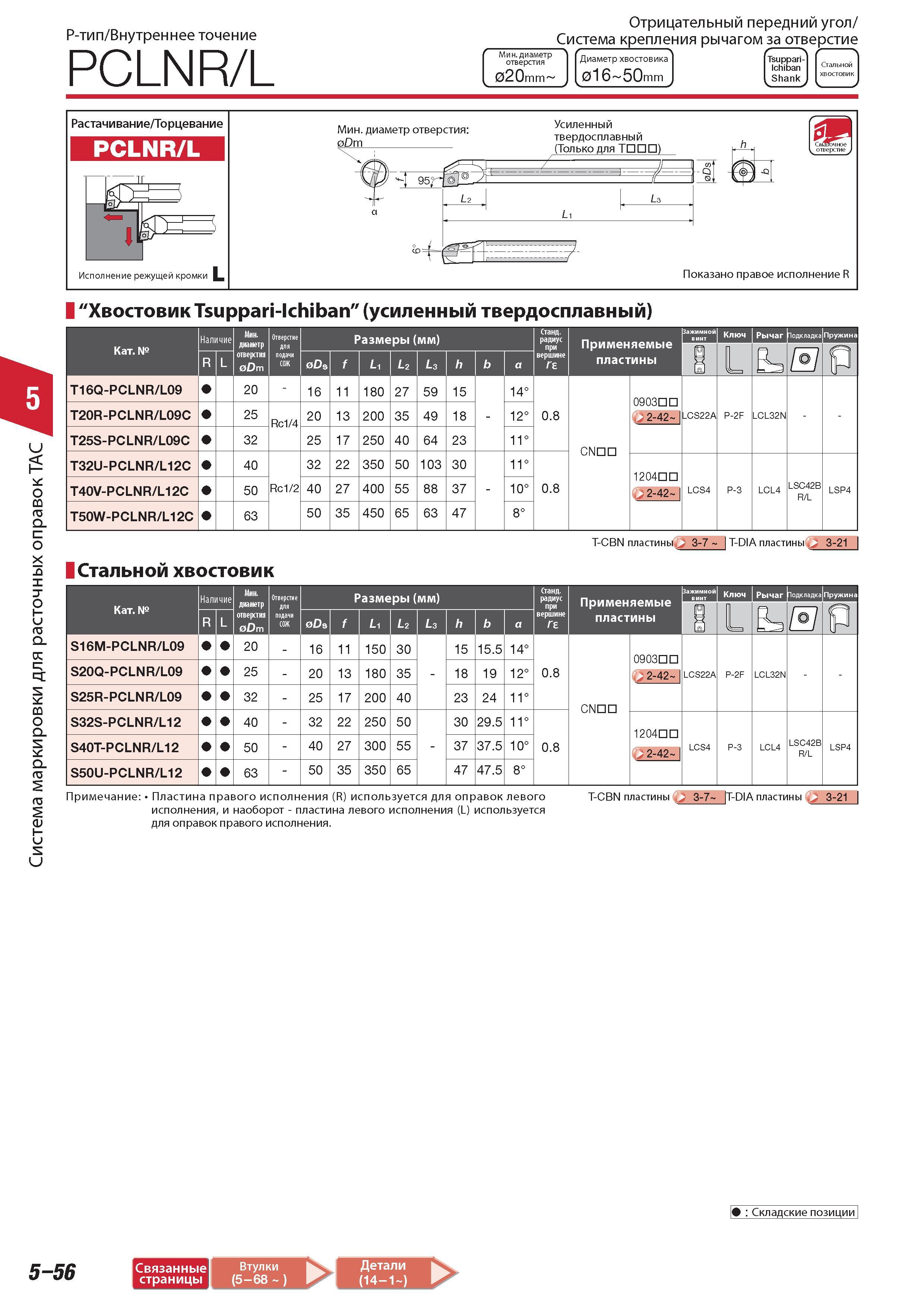

Система обозначения для расточных оправок Tungaloy ТАС P-тип Внутреннее точение PCLNR/L Минимальный диаметр отверстия Отрицательный передний угол Система крепления рычагом за отверстие Диаметр хвостовика 02Оп 016 5Оп Tsuppari- Ichiban Shank Стальной хвостовик Растачивание Торцевание PCLNR/L Исполнение режущей кромки L Показано правое исполнение R "Хвостовик Tsuppari-Ichiban" (усиленный твердосплавный) Наличие Минимальный диаметр Отверстие для Р размеры (мм) Стандартный радиус при R/L отверстия Dm подачи СОЖ oDs f L1 L2 L3 h b а вершине T16Q-PCLNR L09 20 - 16 11 180 27 59 15 14 T20R-PCLNR L09C 25 Rc1 4 20 13 200 35 49 18 - 12 0.8 T25S-PCLNR L09C 32 25 17 250 40 64 23 11 T32U-PCLNR L12C 40 32 22 350 50 103 30 11 T40V-PCLNR L12C 50 Rc1 2 40 27 400 55 88 37 - 10 0.8 T50W-PCLNR L12C 63 50 35 450 65 63 47 8 Применяемые пластины 0903 Й2-42- CNDD 1204 g2-42 Зажимной Подкладка Пружина 1 L EL Р LCS22A P-2F LCL32N LCS4 P-3 LCL4 LSC42B R/L LSP4 T-CBN пластины 3-7 T-DIA пластины 3-21 Стальной хвостовик Наличие Минимальный диаметр Отверстие Р размеры (мм) Стандартный радиус при R/L отверстия Dm подачи СОЖ Ds f L1 L2 L3 h b а вершине S16M-PCLNR L09 20 - 16 11 150 30 15 15.5 1 4 S20Q-PCLNR L09 25 - 20 13 180 35 - 18 19 1 2 0.8 S25R-PCLNR L09 32 - 25 17 200 40 23 24 11 S32S-PCLNR L12 40 - 32 22 250 50 30 29.5 11 S40T-PCLNR L12 50 - 40 27 300 55 - 37 37.5 10 0.8 S50U-PCLNR L12 63 - 50 35 350 65 47 47.5 8 Применяемые пластины 0903 Й2-42 CNDD 1204 32-42 Зажимной Подкладка Пружина 1 L Вэ Р LCS22A P-2F LCL32N LCS4 P-3 LCL4 LSC42B R/L LSP4 Примечание Пластина правого исполнения (R) используется для оправок левого исполнения и наоборот - пластина левого исполнения (L) используется для оправок правого исполнения. T-CBN пластины 3-7 T-DIA пластины 3-21 Складские позиции 5-56 Связанные страницы Втулки Детали (5-68 ) 1 (14-1 )
