Одинаковые задние углы на обеих сторонах профиля резьбовой режущей пластины являются обязательным условием для обеспечения удовлетворительного резьбонаре

Одинаковые задние углы на обеих сторонах профиля резьбовой режущей пластины являются обязательным условием для обеспечения удовлетворительного резьбонаре

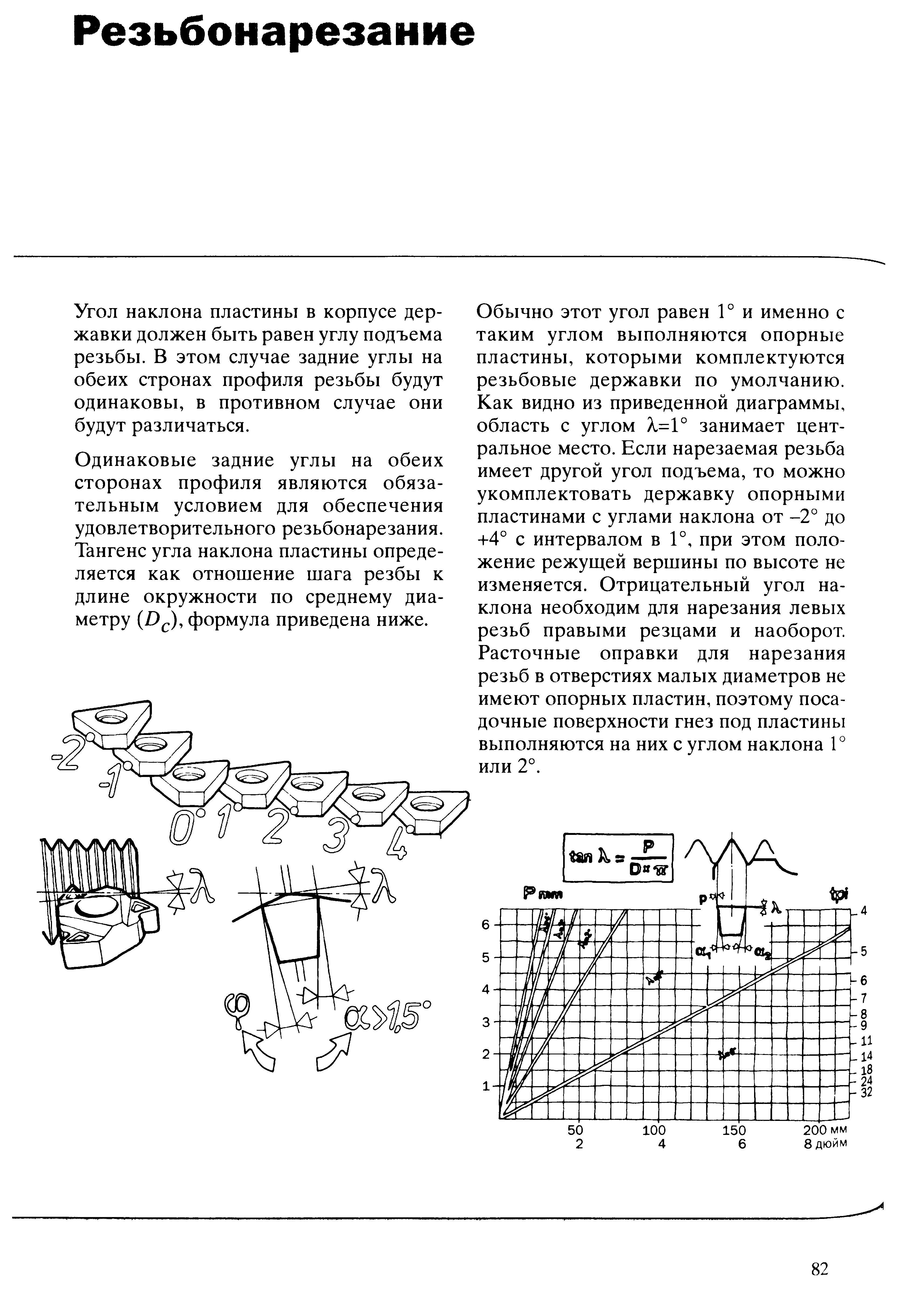

Одинаковые задние углы на обеих сторонах профиля резьбовой режущей пластины являются обязательным условием для обеспечения удовлетворительного резьбонарезания на токарном металлорежущем оборудовании Тангенс угла наклона пластины определяется как отношение шага резбы к длине окружности по среднему диаметру (Dc) формула приведена ниже. Обычно этот угол равен 1 и именно с таким углом выполняются опорные пластины которыми комплектуются резьбовые державки по умолчанию. Как видно из приведенной диаграммы область с углом Х1 занимает центральное место. Если нарезаемая резьба имеет другой угол подъема то можно укомплектовать державку опорными пластинами с углами наклона от -2 до +4 с интервалом в 1 при этом положение режущей вершины по высоте не изменяется. Отрицательный угол наклона необходим для нарезания левых резьб правыми резцами и наоборот. Расточные оправки для нарезания резьб в отверстиях малых диаметров не имеют опорных пластин поэтому посадочные поверхности гнез под пластины выполняются на них с углом наклона 1 или 2. 50 100 150 200 мм 2 4 6 8 дюйм Резьбонарезание Угол наклона пластины в корпусе державки должен быть равен углу подъема резьбы. В этом случае задние углы на обеих стронах профиля резьбы будут одинаковы в противном случае они будут различаться.
