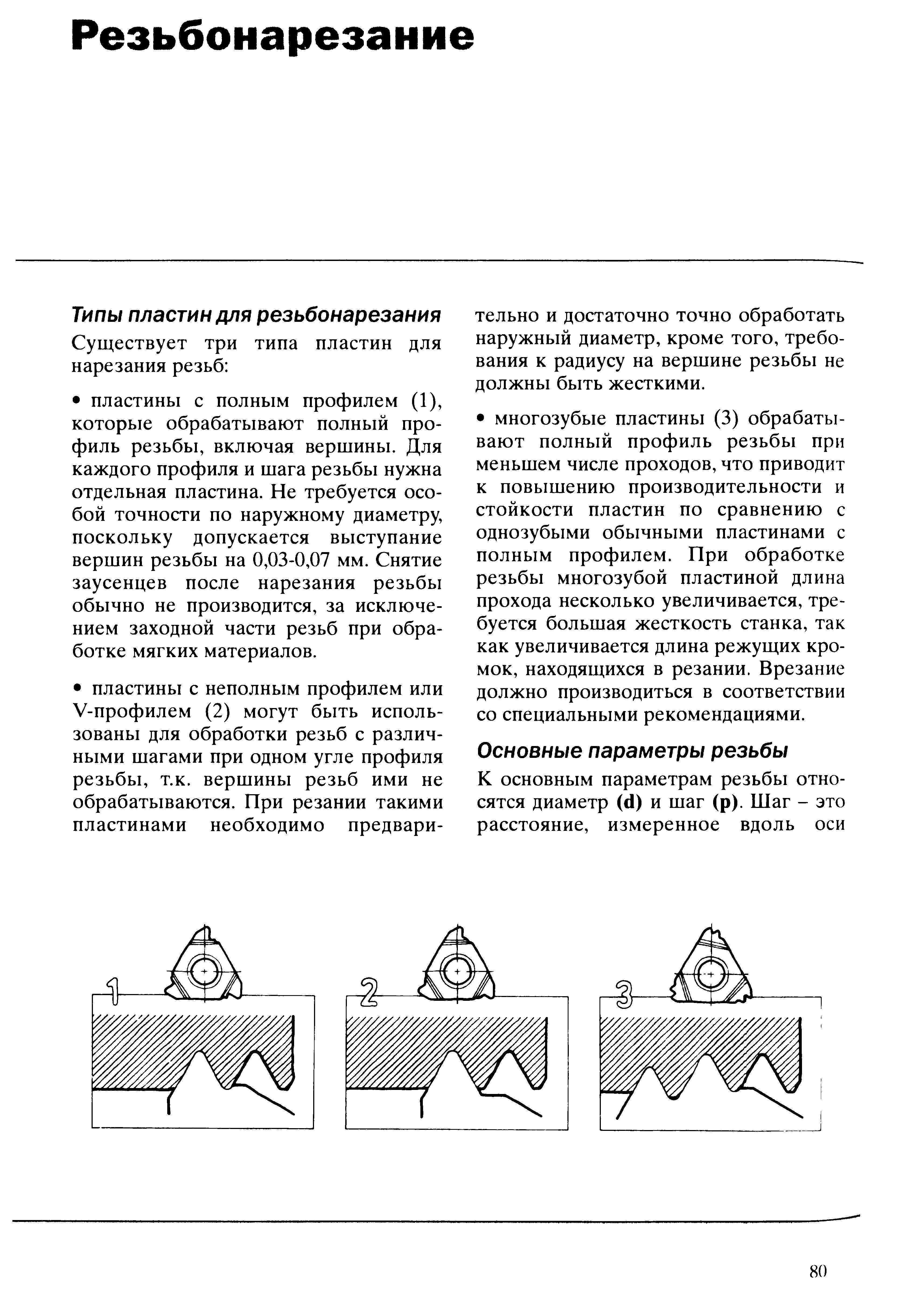

Описание основных типов резьбонарезных сменных режущих пластин для точения резьбы на металлорежущих станках СРП с полным профилем (1) которые обрабатывают полный профиль резьбы включая вершины. Для каждого профиля и шага резьбы нужна отдельная пластина. Не требуется особой точности по наружному диаметру поскольку допускается выступание вершин резьбы на 003-007 мм. Снятие заусенцев после нарезания резьбы обычно не производится за исключением заходной части резьб при обработке мягких материалов. пластины с неполным профилем или V-профилем (2) могут быть использованы для обработки резьб с различными шагами при одном угле профиля резьбы т.к. вершины резьб ими не обрабатываются. При резании такими пластинами необходимо предвари- тельно и достаточно точно обработать наружный диаметр кроме того требования к радиусу на вершине резьбы не должны быть жесткими. многозубые пластины (3) обрабатывают полный профиль резьбы при меньшем числе проходов что приводит к повышению производительности и стойкости пластин по сравнению с однозубыми обычными пластинами с полным профилем. При обработке резьбы многозубой пластиной длина прохода несколько увеличивается требуется большая жесткость станка так как увеличивается длина режущих кромок находящихся в резании. Врезание должно производиться в соответствии со специальными рекомендациями. Основные параметры резьбы К основным параметрам резьбы относятся диаметр (d) и шаг (р). Шаг - это расстояние измеренное вдоль оси Резьбонарезание Типы пластин для резьбонарезания Существует три типа пластин для нарезания резьб
