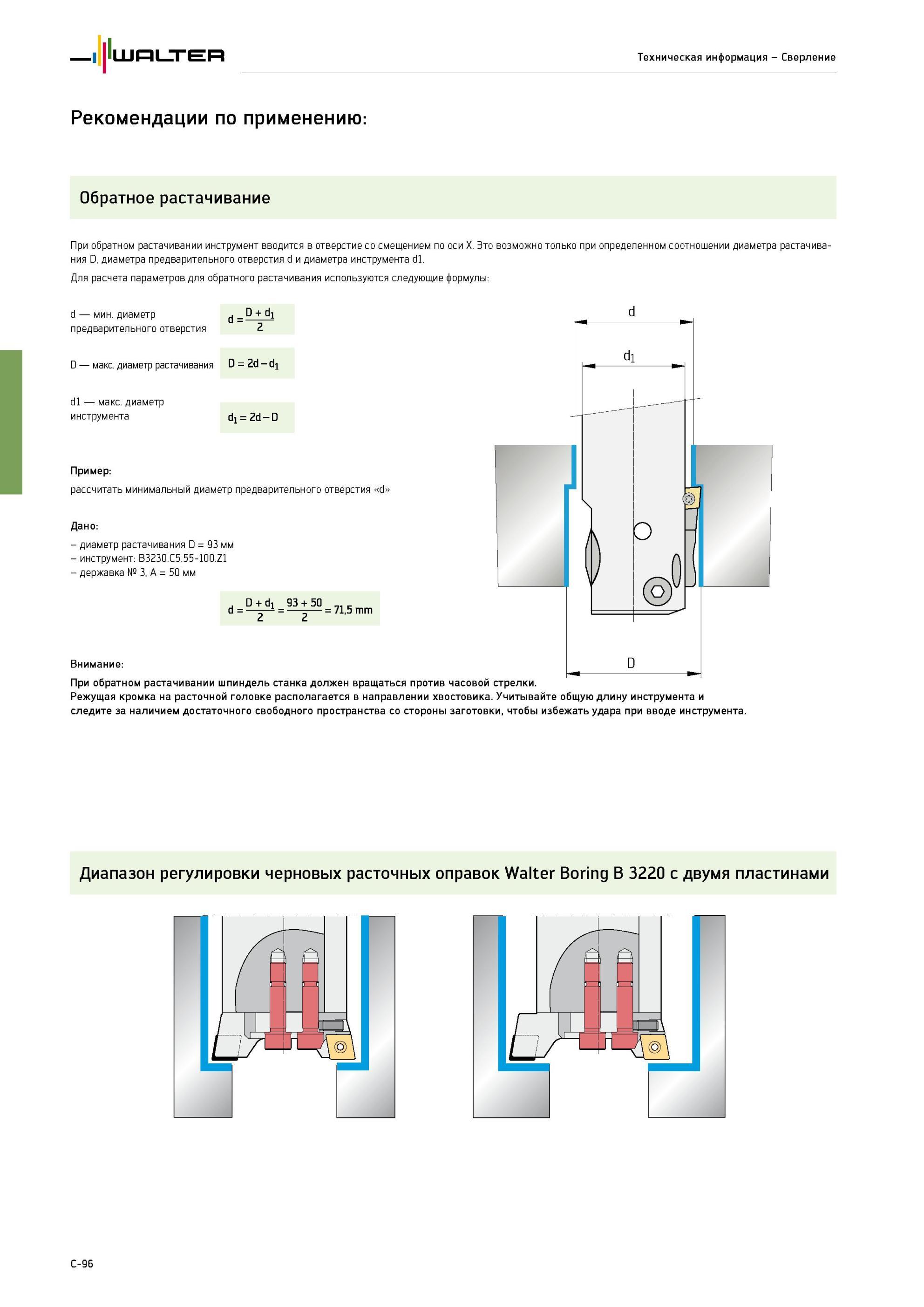

Обратное растачивание отверстий на расточном станке Рекомендации по применению вращающегося расточного инструмента со сменными твердосплавными пластинами _ При данном виде механической обработки инструмент вводится в отверстие со смещением по оси X. Это возможно только при определенном соотношении диаметра растачивания D, диаметра предварительного отверстия d и диаметра инструмента d1. Для расчета параметров для обратного растачивания используются следующие формулы d мин. диаметр D + di предварительного отверстия 2 D макс. диаметр растачивания D = 2d-dj d d1 макс. диаметр инструмента d1 = 2d-D Пример рассчитать минимальный диаметр предварительного отверстия d Дано - диаметр растачивания D = 93 мм - инструмент B3230.C5.55-100.Z1 - державка № 3, A = 50 мм D + d 93 + 50 1С d = 'к = - = 71,5 mm Внимание При обратном растачивании шпиндель станка должен вращаться против часовой стрелки. Режущая кромка на расточной головке располагается в направлении хвостовика. Учитывайте общую длину инструмента и следите за наличием достаточного свободного пространства со стороны заготовки, чтобы избежать удара при вводе инструмента. Диапазон регулировки черновых расточных оправок Walter Boring B 3220 с двумя пластинами C-96 Техническая информация Сверление обратном растачивании Рекомендации инструментальной компании Walter по применению металлорежущего инструмента
