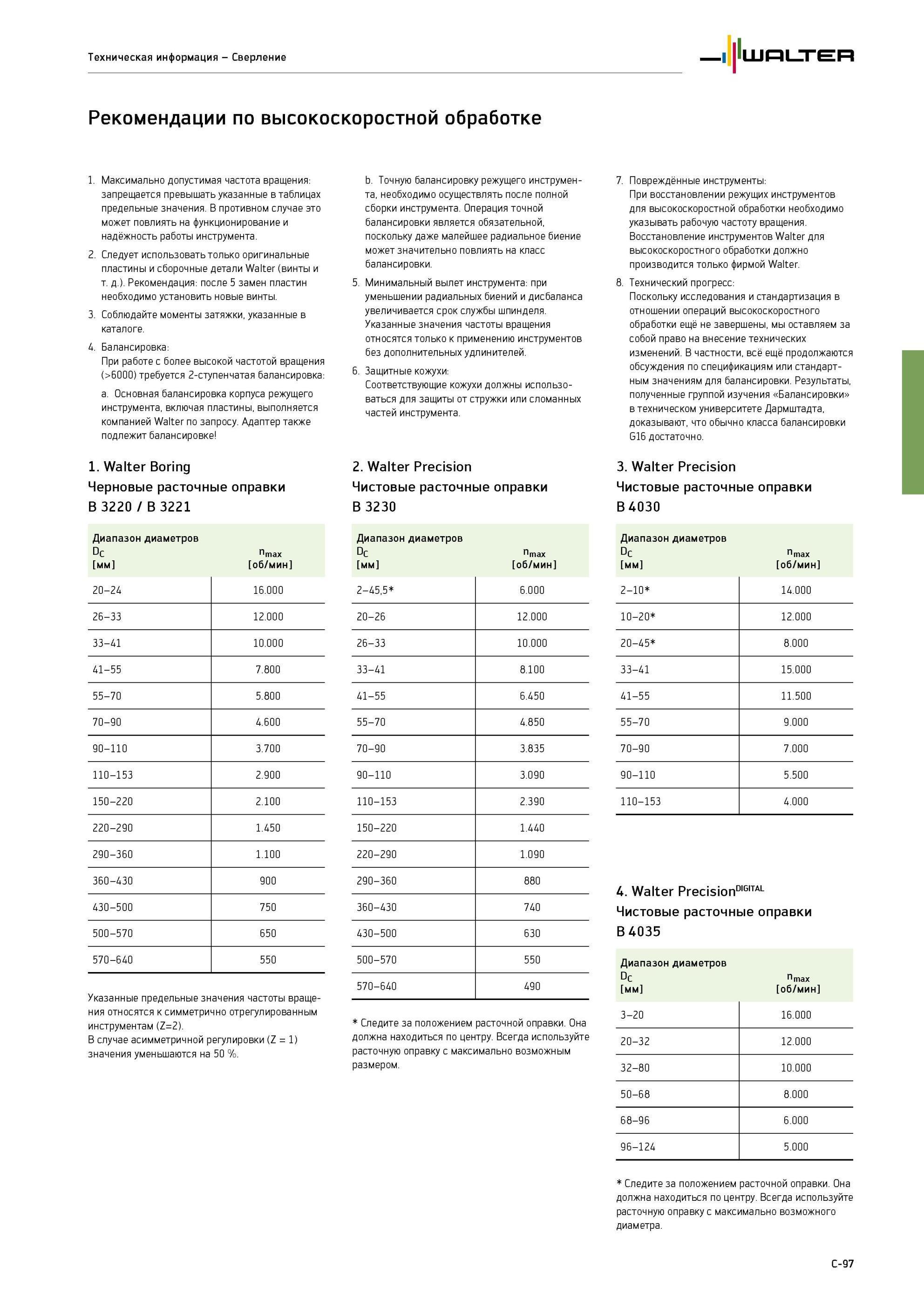

Технические рекомендации инструментальной компании Вальтер Высокоскоростная обработка резанием металлов и сплавов Растачивание расточными сборными модульными системами Черновые расточные оправки B3220 B3221 Техническая информация Сверление Walter Рекомендации по высокоскоростной обработке 1. Максимально допустимая частота вращения запрещается превышать указанные в таблицах предельные значения. В противном случае это может повлиять на функционирование и надёжность работы инструмента. 2. Следует использовать только оригинальные пластины и сборочные детали Walter (винты и т. д.). Рекомендация после 5 замен пластин необходимо установить новые винты. 3. Соблюдайте моменты затяжки, указанные в каталоге. 4. Балансировка При работе с более высокой частотой вращения (>6000) требуется 2-ступенчатая балансировка a. Основная балансировка корпуса режущего инструмента, включая пластины, выполняется компанией Walter по запросу. Адаптер также подлежит балансировке b. Точную балансировку режущего инструмента, необходимо осуществлять после полной сборки инструмента. Операция точной балансировки является обязательной, поскольку даже малейшее радиальное биение может значительно повлиять на класс балансировки. 5. Минимальный вылет инструмента при уменьшении радиальных биений и дисбаланса увеличивается срок службы шпинделя. Указанные значения частоты вращения относятся только к применению инструментов без дополнительных удлинителей. 6. Защитные кожухи Соответствующие кожухи должны использоваться для защиты от стружки или сломанных частей инструмента. 7. Повреждённые инструменты При восстановлении режущих инструментов для высокоскоростной обработки необходимо указывать рабочую частоту вращения. Восстановление инструментов Walter для высокоскоростного обработки должно производится только фирмой Walter. 8. Технический прогресс Поскольку исследования и стандартизация в отношении операций высокоскоростного обработки ещё не завершены, мы оставляем за собой право на внесение технических изменений. В частности, всё ещё продолжаются обсуждения по спецификациям или стандартным значениям для балансировки. Результаты, полученные группой изучения Балансировки в техническом университете Дармштадта, доказывают, что обычно класса балансировки G16 достаточно. 1. Walter Boring Черновые расточные оправки B3220/B3221 2. Walter Precision Чистовые расточные оправки B 3230 3. Walter Precision Чистовые расточные оправки B 4030 Диапазон диаметров Dc мм nmax об/мин 20-24 16.000 26-33 12.000 33-41 10.000 41-55 7.800 55-70 5.800 70-90 4.600 90-110 3.700 110-153 2.900 150-220 2.100 0 9 2 - 0 2 2 1.450 290-360 1.100 360-430 900 430-500 750 500-570 650 570-640 550 Указанные предельные значения частоты вращения относятся к симметрично отрегулированным инструментам (Z=2). В случае асимметричной регулировки (Z = 1) значения уменьшаются на 50 %. Диапазон диаметров Dc мм nmax об/мин 2-45,5 6.000 20-26 12.000 26-33 10.000 33-41 8.100 41-55 6.450 55-70 4.850 70-90 3.835 90-110 3.090 110-153 2.390 150-220 1.440 220-290 1.090 290-360 880 360-430 740 430-500 630 500-570 550 570-640 490 Следите за положением расточной оправки. Она должна находиться по центру. Всегда используйте расточную оправку с максимально возможным размером. Диапазон диаметров Dc мм nmax об/мин 2-10 14.000 10-20 12.000 20-45 8.000 33-41 15.000 41-55 11.500 55-70 9.000 70-90 7.000 90-110 5.500 110-153 4.000 4. Walter PrecisionDIGITAL Чистовые расточные оправки B 4035 Диапазон диаметров DC nmax мм об/мин 3-20 16.000 20-32 12.000 32-80 10.000 50-68 8.000 68-96 6.000 96-124 5.000 Следите за положением расточной оправки. Она должна находиться по центру. Всегда используйте расточную оправку с максимально возможного диаметра. C-97 Рекомендации компании Walter
