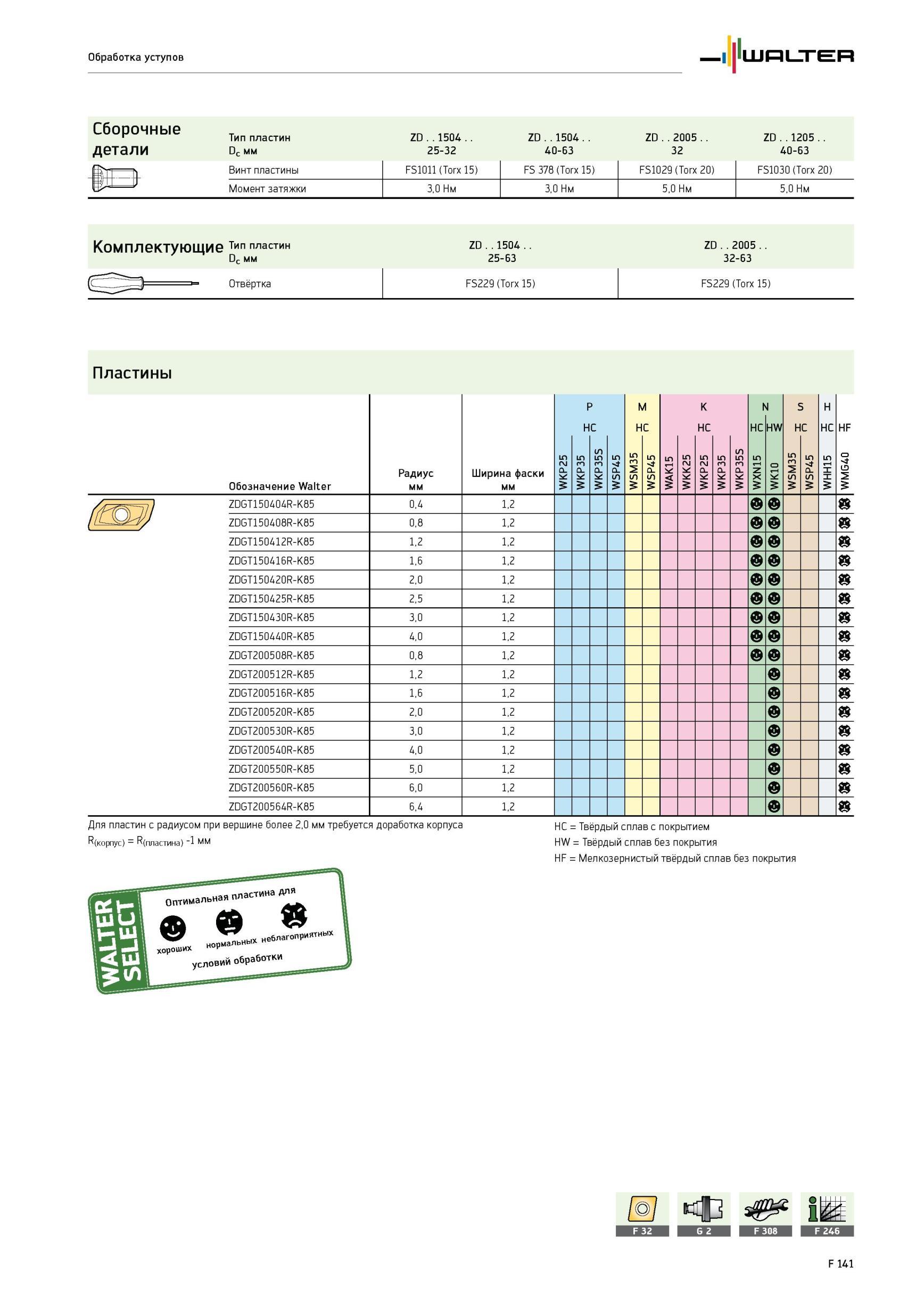

Обработка уступов Сборочные детали Тип пластин Dc мм ZD 1504 25-32 ZD 1504 40-63 ZD 2005 32 ZD 1205 40-63 Винт пластины FS1011 (Torx 15) FS 378 (Torx 15) FS10

Обработка уступов Сборочные детали Тип пластин Dc мм ZD..1504 25-32 ZD ..1504 40-63 ZD 2005 32 ZD 1205 40-63 Винт пластины FS1011 (Torx 15) FS 378 (Torx 15) FS1029 (Torx 20) FS1030 (Torx 20) Момент затяжки 3,0 Нм 3,0 Нм 5,0 Нм 5,0 Нм Комплектующие Тип пластин Dc мм Отвёртка ZD ..1504 25-63 FS229 (Torx 15) ZD 2005 32-63 FS229 (Torx 15) Пластины P M K N S H HC HW HC HF Обозначение Радиус мм Ширина фаски мм WKP25 5 m P K WKP35S WSP45 WSM35 WSP45 WAK15 WKK25 WKP25 WKP35 WKP35S WXN15 WK10 WSM35 WSP45 WHH15 WMG40 ZDGT150404R-K85 0,4 1,2 а а С ZDGT150408R-K85 0,8 1,2 а а С ZDGT150412R-K85 1,2 1,2 а а С ZDGT150416R-K85 1,6 1,2 а а С ZDGT150420R-K85 2,0 1,2 а а С ZDGT150425R-K85 2,5 1,2 а а С ZDGT150430R-K85 3,0 1,2 а а С ZDGT150440R-K85 4,0 1,2 а а С ZDGT200508R-K85 0,8 1,2 а а С ZDGT200512R-K85 1,2 1,2 а С ZDGT200516R-K85 1,6 1,2 а С ZDGT200520R-K85 2,0 1,2 а С ZDGT200530R-K85 3,0 1,2 а С ZDGT200540R-K85 4,0 1,2 а С ZDGT200550R-K85 5,0 1,2 а С ZDGT200560R-K85 6,0 1,2 а С ZDGT200564R-K85 6,4 1,2 а С Для пластин с радиусом при вершине более 2,0 мм требуется доработка корпуса HC Твёрдый сплав с покрытием К(корпус) пластина) -1 мм HW Твёрдый сплав без покрытия HF Мелкозернистый твёрдый сплав без покрытия F 141 WKP25 WKP35 WKP35S WSP45 WSM35 WSP45 WAK15 WKK25 WKP25 WKP35 WKP35S WXN15 WK10 WSM35 WSP45 WHH15 WMG40
