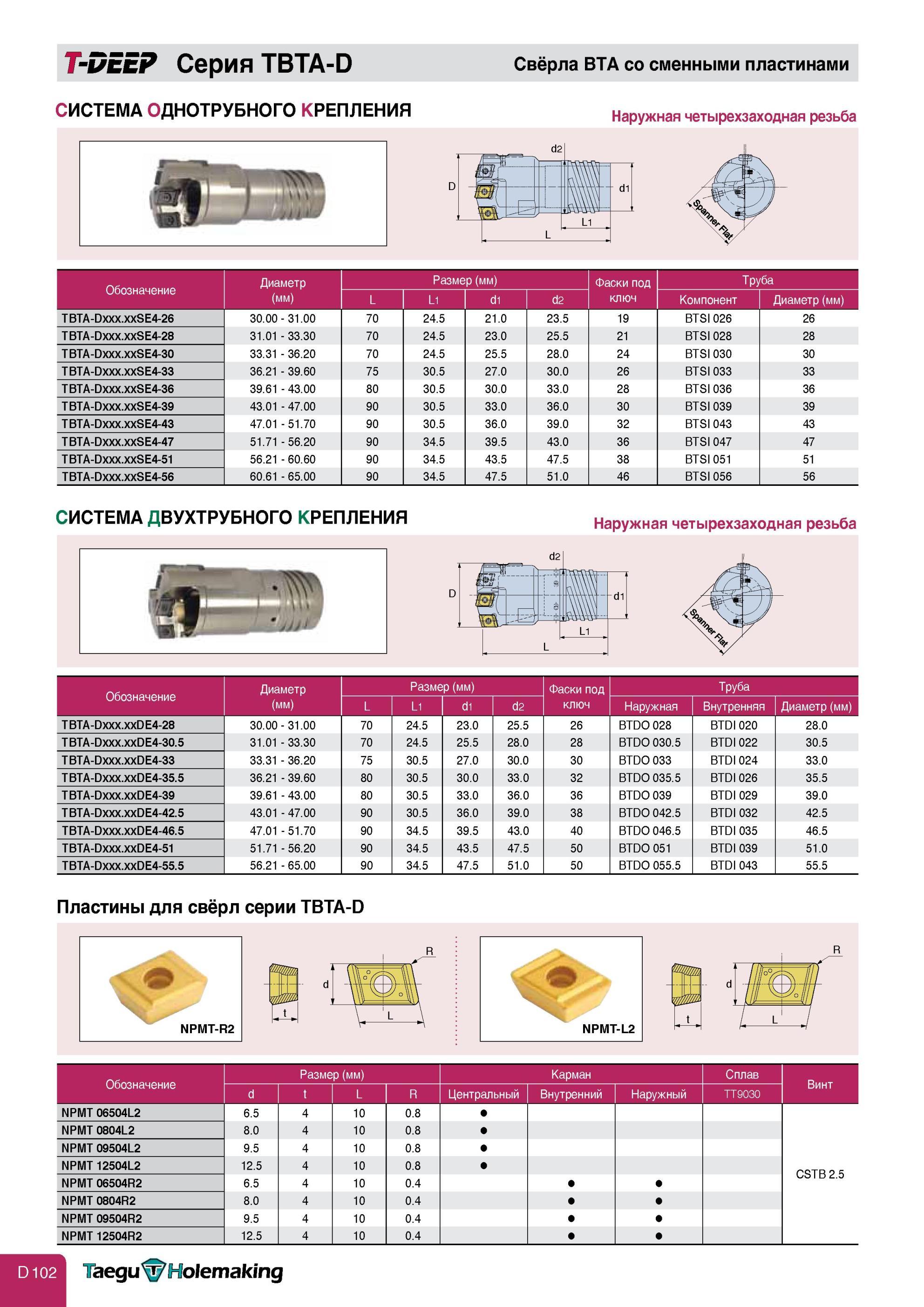

Обработка отверстий Головки Taegutec T-DEEP Серия TBTA-D Система однотрубного и двухтрубного крепления Пластины сменные режущие для свёрл Наружная четырех

Обработка отверстий Головки Taegutec T-DEEP Серия TBTA-D Система однотрубного и двухтрубного крепления Пластины сменные режущие для свёрл Наружная четырехзаходная р T-DEEP Серия TBTA-D Свёрла ВТА со сменными пластинами система однотрубного крепления Наружная четырехзаходная резьба Обозначение Диаметр (мм) L Размер (мм) L1 d1 d2 Фаски под ключ Труба Компонент Диаметр (мм) TBTA-Dxxx.xxSE4-26 30.00 - 31.00 70 24.5 21.0 23.5 19 BTSI 026 26 TBTA-Dxxx.xxSE4-28 31.01 - 33.30 70 24.5 23.0 25.5 21 BTSI 028 28 TBTA-Dxxx.xxSE4-30 33.31 - 36.20 70 24.5 25.5 28.0 24 BTSI 030 30 TBTA-Dxxx.xxSE4-33 36.21 - 39.60 75 30.5 27.0 30.0 26 BTSI 033 33 TBTA-Dxxx.xxSE4-36 39.61 - 43.00 80 30.5 30.0 33.0 28 BTSI 036 36 TBTA-Dxxx.xxSE4-39 43.01 - 47.00 90 30.5 33.0 36.0 30 BTSI 039 39 TBTA-Dxxx.xxSE4-43 47.01 - 51.70 90 30.5 36.0 39.0 32 BTSI 043 43 TBTA-Dxxx.xxSE4-47 51.71 - 56.20 90 34.5 39.5 43.0 36 BTSI 047 47 TBTA-Dxxx.xxSE4-51 56.21 - 60.60 90 34.5 43.5 47.5 38 BTSI 051 51 TBTA-Dxxx.xxSE4-56 60.61 - 65.00 90 34.5 47.5 51.0 46 BTSI 056 56 система двухтрубного крепления Наружная четырехзаходная резьба Обозначение Диаметр Размер (мм) Фаски под Труба (мм) L L1 d1 d2 ключ Наружная Внутренняя Диаметр (мм) TBTA-Dxxx.xxDE4-28 30.00 - 31.00 70 24.5 23.0 25.5 26 BTDO 028 BTDI 020 28.0 TBTA-Dxxx.xxDE4-30.5 31.01 - 33.30 70 24.5 25.5 28.0 28 BTDO 030.5 BTDI 022 30.5 TBTA-Dxxx.xxDE4-33 33.31 - 36.20 75 30.5 27.0 30.0 30 BTDO 033 BTDI 024 33.0 TBT A-Dxxx.xxDE4-35.5 36.21 - 39.60 80 30.5 30.0 33.0 32 BTDO 035.5 BTDI 026 35.5 TBTA-Dxxx.xxDE4-39 39.61 - 43.00 80 30.5 33.0 36.0 36 BTDO 039 BTDI 029 39.0 TBT A-Dxxx.xxDE4-42.5 43.01 - 47.00 90 30.5 36.0 39.0 38 BTDO 042.5 BTDI 032 42.5 TBTA-Dxxx.xxDE4-46.5 47.01 - 51.70 90 34.5 39.5 43.0 40 BTDO 046.5 BTDI 035 46.5 TBTA-Dxxx.xxDE4-51 51.71 - 56.20 90 34.5 43.5 47.5 50 BTDO 051 BTDI 039 51.0 TBTA-Dxxx.xxDE4-55.5 56.21 - 65.00 90 34.5 47.5 51.0 50 BTDO 055.5 BTDI 043 55.5 Пластины для свёрл серии TBTA-D b) llll III i ml L R d d Обозначение Размер (мм) Карман Сплав d t L R Центральный Внутренний Наружный TT9030 Винт NPMT 06504L2 6.5 4 10 0.8 NPMT 0804L2 8.0 4 10 0.8 NPMT 09504L2 9.5 4 10 0.8 NPMT 12504L2 12.5 4 10 0.8 CSTB 2.5 NPMT 06504R2 6.5 4 10 0.4 NPMT 0804R2 8.0 4 10 0.4 NPMT 09504R2 9.5 4 10 0.4 NPMT 12504R2 12.5 4 10 0.4 aegu ri olemaking NPMT-R2 NPMT-L2
